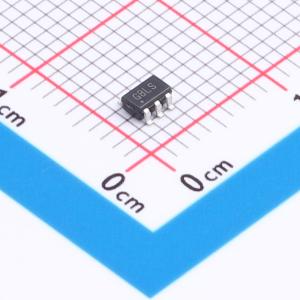

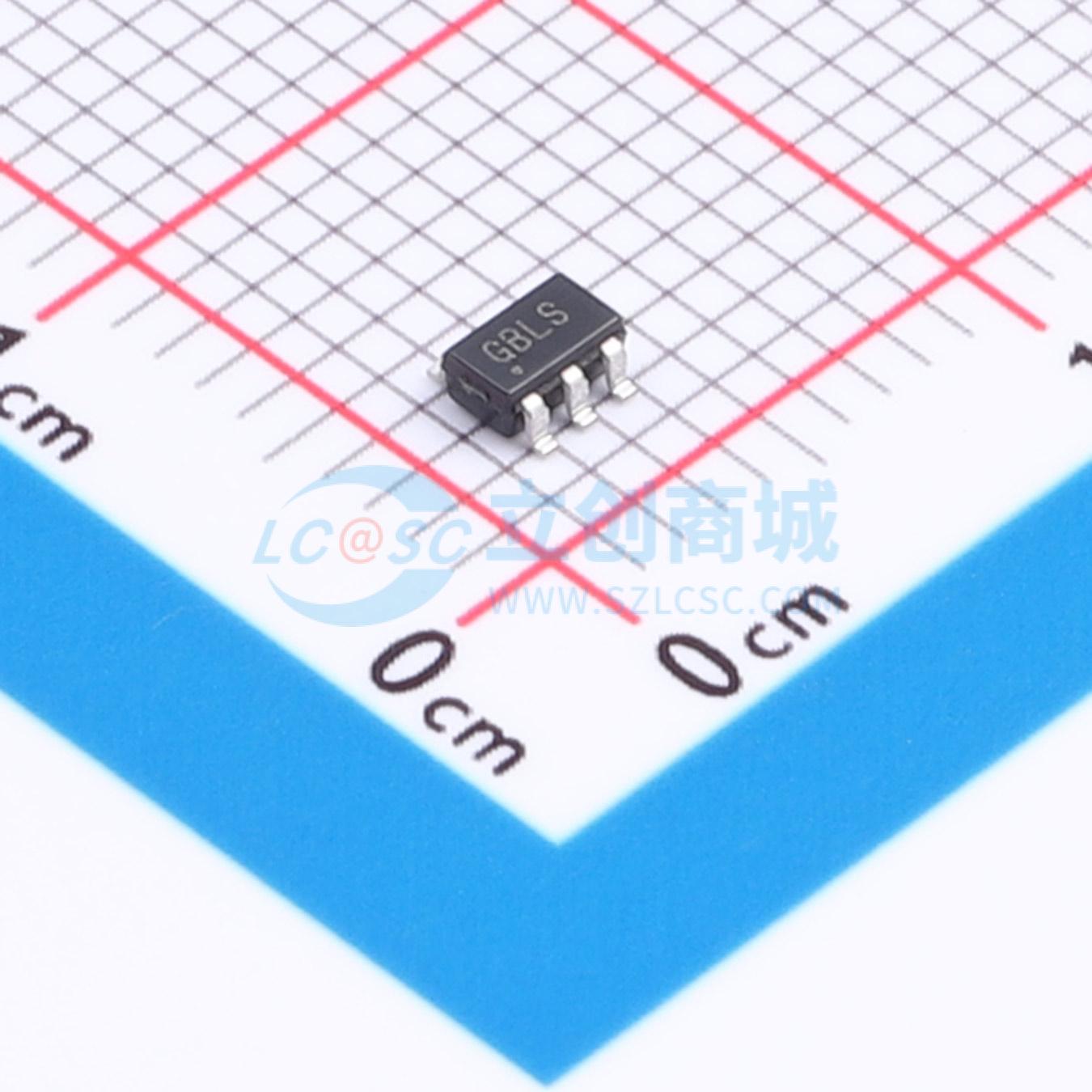

温馨提醒：图片仅供参考，商品以实物为准

ISL9111AEH50Z-T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9111AEH50Z-T
商品编号: C2072191
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

低输入电压、高效率同步升压转换器，带1A开关

ISL9111和ISL9111A为单节、双节或三节碱性、镍镉或镍氢电池供电的应用提供了电源解决方案。具有0.8V的典型启动电压，并能够提供高达5.25V的输出电压。当输出为3.3V时，这两种器件保证可从单节电池输入提供100mA电流，从双节电池输入提供240mA电流。高1.2MHz的开关频率允许使用小型、低剖面电感器和陶瓷电容器以减小解决方案的尺寸。

ISL9111和ISL9111A是内部补偿、全集成的同步升压转换器，优化了效率并减少了外部元件数量。在轻负载下，器件进入跳周期模式，仅消耗20μA的静态电流，从而提高了轻负载下的效率并延长了电池寿命。

ISL9111和ISL9111A既适用于可充电也适用于不可充电电池应用。ISL9111具有UVLO（欠压锁定）功能，在0.7V时会自动关闭以保护可充电电池。ISL9111A则禁用了此功能，以最大化不可充电单节电池的可用寿命。这些部件有固定3.0V、3.3V和5.0V输出电压版本以及可调输出电压版本（ADJ）。固定输出电压版本还提供了一个用于故障条件监测的FAULT引脚。ISL9111和ISL9111A采用6引脚SOT-23封装。

商品特性

在典型工作条件下，效率高达97%
最低启动电压 - 0.8V（ISL9111）- 0.6V（ISL9111A）
最低工作电压 - 0.7V（ISL9111）- 0.5V（ISL9111A）
低静态电流：20μA（典型值）
当VOUT=3.3V时 - 从VIN=0.9V输出100mA电流 - 从VIN=1.8V输出240mA电流
逻辑控制关断（<1μA）
输出电压高达5.25V
关断期间输出断开
轻负载条件下跳过模式
欠压闭锁（仅ISL9111）
故障保护：过压保护（仅可调版本），过温保护，短路保护
6引脚SOT-23封装

应用领域

产品包括便携式HDMI和USB-OTG
个人医疗产品
无线鼠标/键盘
蓝牙耳机
MP3/MP4播放器/DSC
单节、双节和三节碱性电池、NiCd、NiMH供电产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	-
	输出电压	5V
	输出电流	-
	开关频率	1.2MHz

	属性	参数值
	工作温度	-20℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	固定
