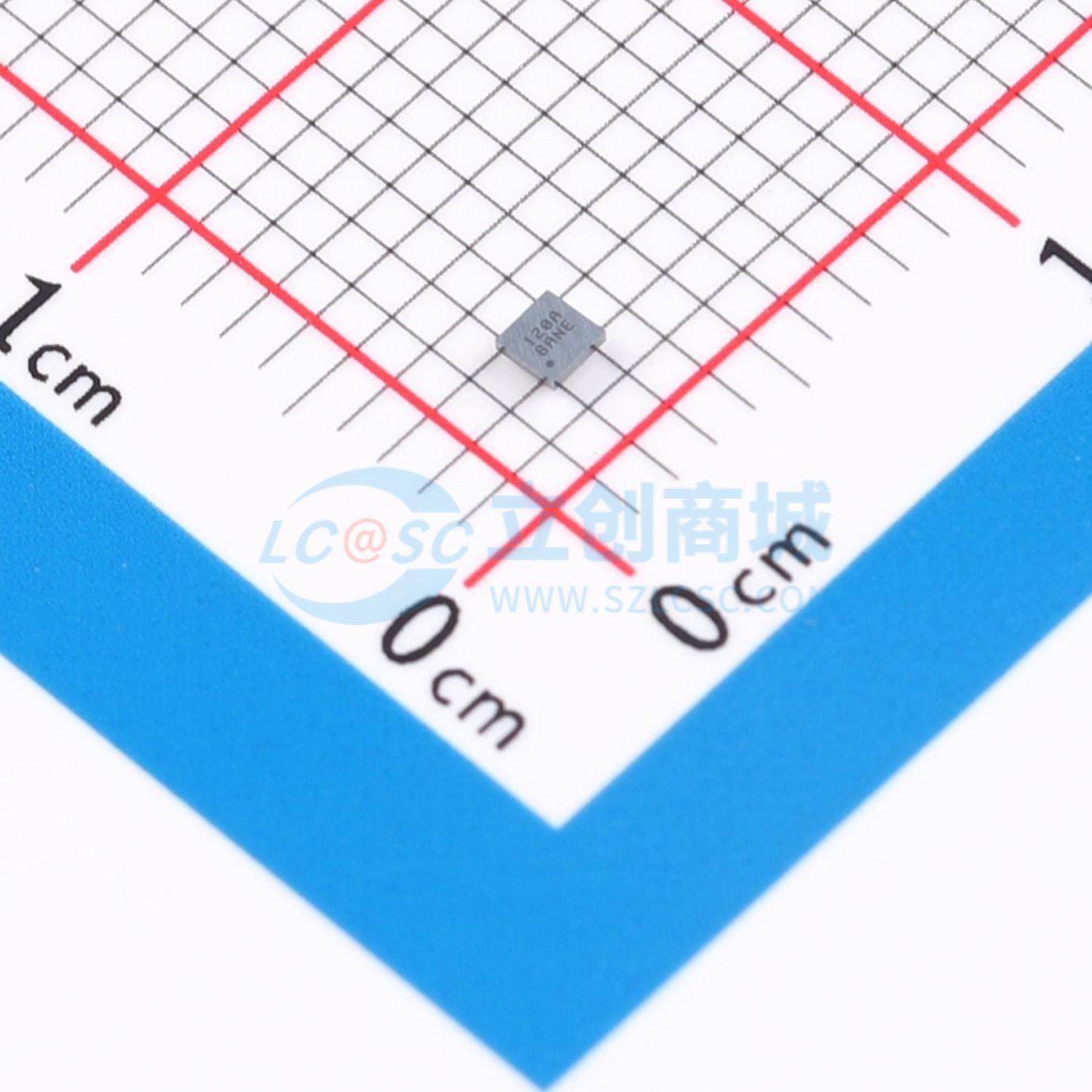

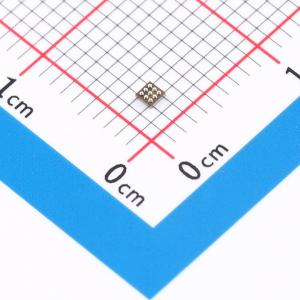

温馨提醒：图片仅供参考，商品以实物为准

ISL9120IIAZ-T

升降压型 800mA 1.8V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISL9120IR是一款高集成度的升降压开关调节器,接受高于或低于输出电压的输入电压。该调节器自动在降压和升压模式之间切换,无需显著输出扰动。它还具有自动旁路功能,当输入电压接近输出电压时,可以直接连接VIN和VOUT引脚。此外,它还支持强制旁路模式,以节省功耗。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9120IIAZ-T
商品编号: C2072252
商品封装: WLCSP-9(1.4x1.4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ISL9120IR是一款高度集成的降压 - 升压开关稳压器，可接受高于或低于稳压输出电压的输入电压。该稳压器可在降压和升压模式之间自动转换，且不会对输出造成显著干扰。当输入电压通常在输出电压的1%至2%范围内时，ISL9120IR还具有自动旁路功能，此时VIN和VOUT引脚之间会有直接的旁路连接。除自动旁路功能外，ISL9120IR还可通过BYPS引脚实现强制旁路功能。该器件能够提供高达800mA的输出电流（VIN = 2.5V，VOUT = 3.3V），其自适应电流限制脉冲频率调制（PFM）控制架构使其具备出色的效率。ISL9120IR专为独立应用而设计，支持3.3V固定输出电压或通过外部电阻分压器实现可变输出电压。如果不需要电压调节，可以选择强制旁路节能模式。在强制旁路模式下，该器件在工作温度范围内的电流消耗小于3.5µA。ISL9120IR仅需一个电感器和极少的外部元件。3mmx3mm 12引脚TQFN封装使电源解决方案的尺寸最小化。

商品特性

可接受高于或低于稳压输出电压的输入电压
具有自动旁路模式功能
可在降压和升压模式之间自动无缝转换
输入电压范围：1.8V至5.5V
可选强制旁路节能模式
自适应多级电流限制方案，可优化高低电流下的效率
输出电流：高达800mA（VIN = 2.5V，VOUT = 3.3V）
高效率：高达98%
41µA静态电流，可最大化轻载效率
具备过温和欠压完全保护功能
采用3mmx3mm 12引脚TQFN小型封装

应用领域

智能手机和平板电脑
便携式消费和可穿戴设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1V~5.2V
	输出电流	800mA
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	41uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；输出放电
