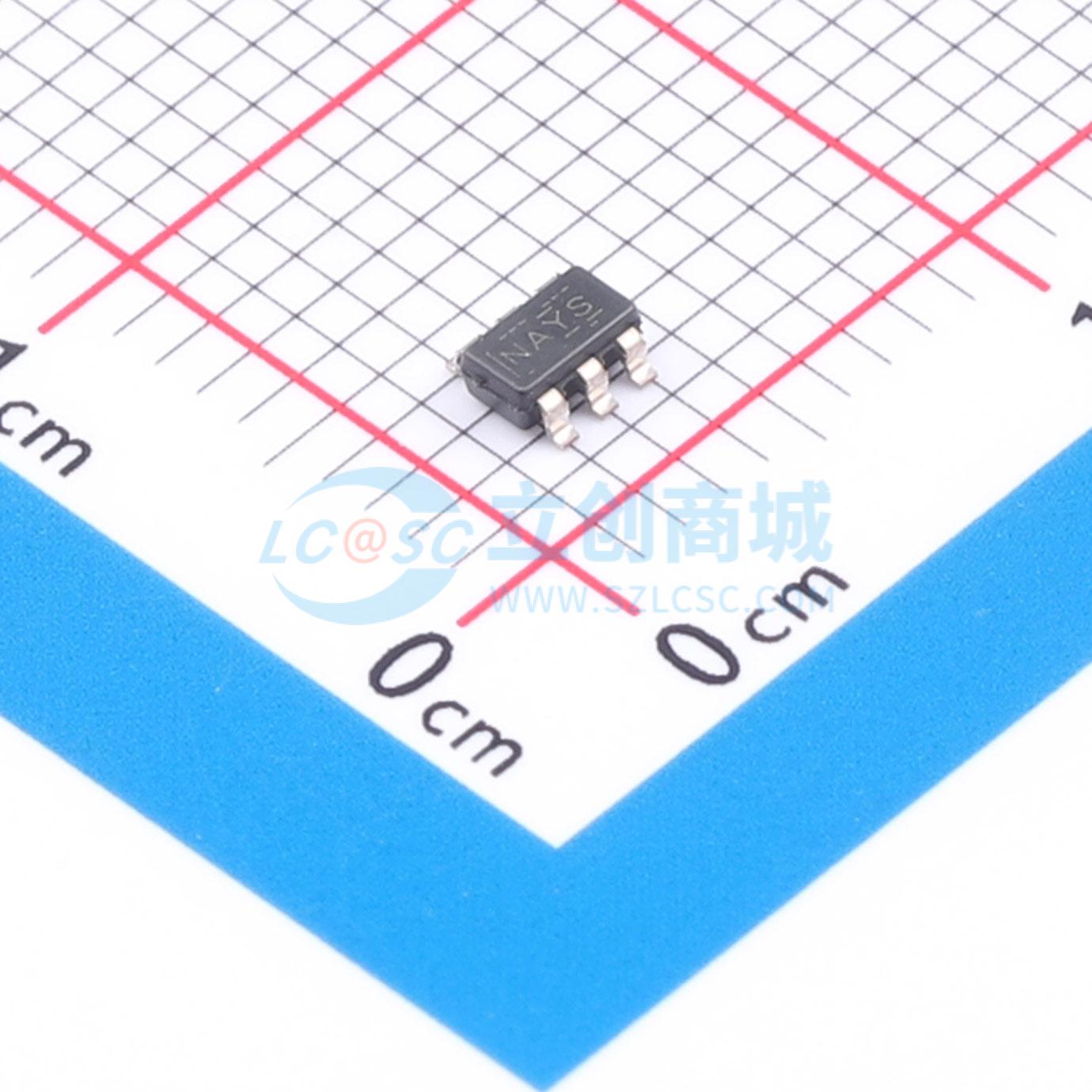

温馨提醒：图片仅供参考，商品以实物为准

TPS560430YDBVT

描述: TPS560430 具有高效睡眠模式的 SIMPLE SWITCHER® 36V 600mA 降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS560430YDBVT
商品编号: C2072000
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS560430 是一款简单易用的同步降压直流/直流转换器，能够驱动高达600mA 的负载电流。该器件具有4V 至36V 的宽输入范围，因此适用于从工业到汽车领域中非稳压电源的电源调节。 TPS560430 具有1.1MHz 和2.1MHz 两种工作频率，适用于高频率或小型解决方案。TPS560430 还具有FPWM（强制PWM）模式，在全负载范围内可实现恒定频率和小输出电压纹波。在内部实现了软启动和补偿电路，从而最大限度地减少了器件所用的外部组件。该器件具有内置的保护功能，例如逐周期电流限制、间断模式短路保护以及在出现过多功率损耗时执行的热关断功能。TPS560430 采用SOT-23-6 封装。

商品特性

专用于条件严苛的工业应用
输入电压范围：4V 至36V
600mA 持续输出电流
最短打开时间：60ns
98% 最大占空比
支持利用预偏置输出进行启动
间断模式短路保护
在 -40°C 至 125°C 工作温度范围内提供 ±1.5% 的容差电压基准
精密使能端
解决方案小巧且易于使用
集成同步整流
方便易用的内部补偿
SOT-23-6 封装
采用引脚到引脚兼容封装的各种选项
1.1MHz 和2.1MHz 频率选项
PFM 和强制PWM (FPWM) 选项
固定3.3V 输出选项
使用TPS560430 并借助WEBENCH 电源设计器创建定制设计方案

应用领域

电网基础设施：先进抄表基础设施
电机驱动系统：交流逆变器、变频驱动器、伺服系统、场传动器
工厂和楼宇自动化：PLC、工业计算机、电梯控制、HVAC 控制
汽车售后市场：摄像头
通用宽输入电压电源

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1V~34.2V
	输出电流	600mA
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
