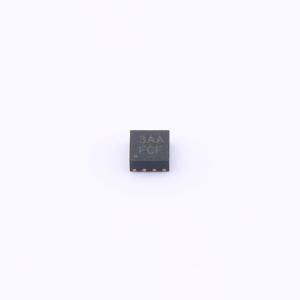

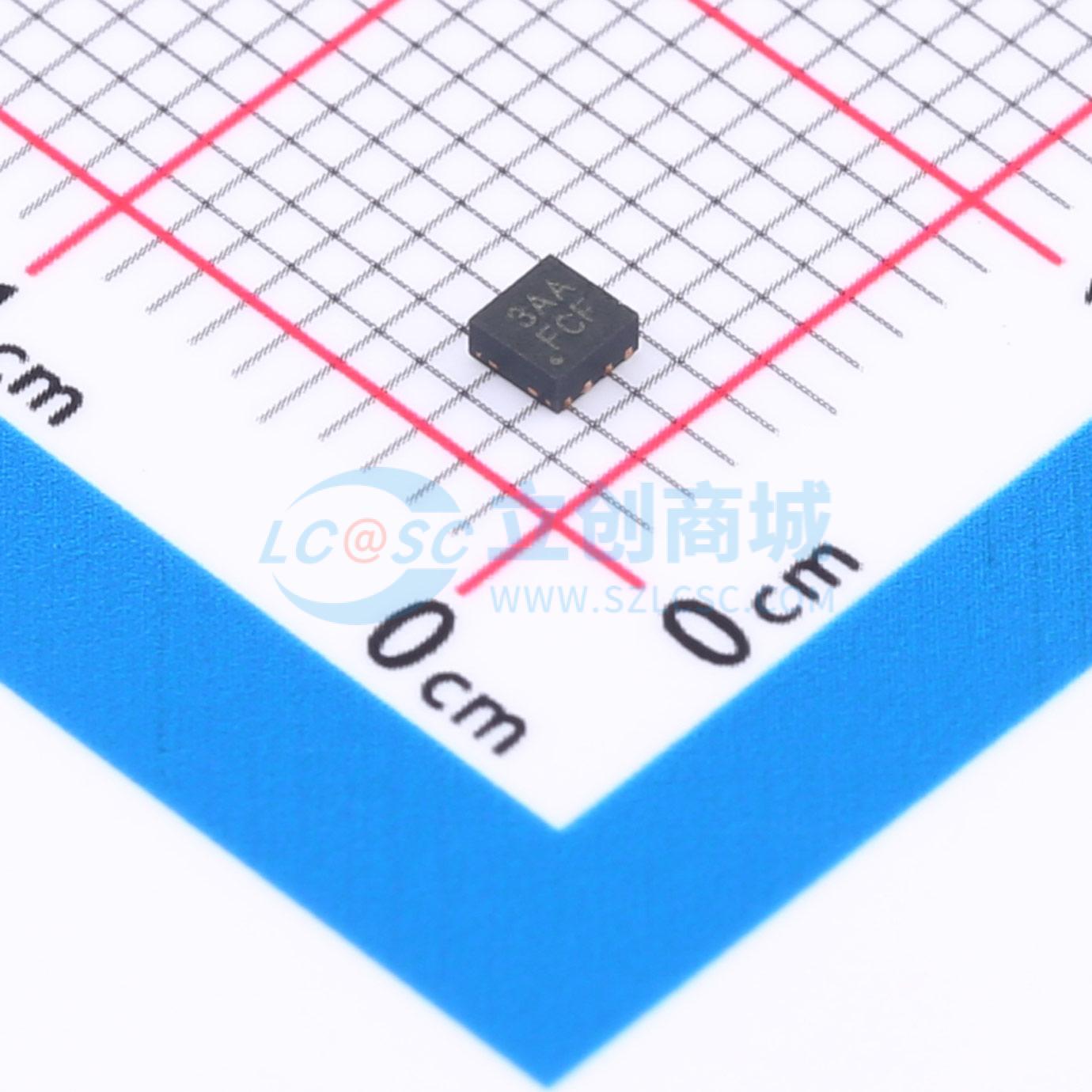

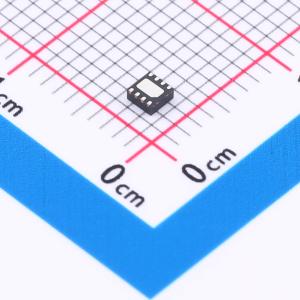

ISL9113AIRAZ-T

低输入电压高效同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL9113A 为采用三节碱性电池、镍镉电池、镍氢电池或单节锂离子/锂聚合物电池供电的设备提供电源解决方案。它提供固定 5V 或可调输出选项，适用于 USB-OTG 或便携式 HDMI 应用。该器件保证在 3V 输入和 5V 输出条件下提供 500mA 电流，峰值电流限制典型值为 1.3A。1.8MHz 的高开关频率允许使用微型薄型电感器和陶瓷电容器，从而最大限度地减小整体解决方案的尺寸
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL9113AIRAZ-T
商品编号: C2071907
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

ISL9113A为由三节碱性、NiCd、NiMH或一节Li-Ion/Li-Polymer电池供电的设备提供电源解决方案。它提供固定5V或可调输出选项，适用于USB-OTG或便携式HDMI应用。保证在3V输入和5V输出时提供500mA电流，并具有典型的1.3A峰值电流限制。高1.8MHz的开关频率允许使用小型低剖面电感器和陶瓷电容器，以最小化整体解决方案的尺寸。

ISL9113A是一个内部补偿的全集成同步转换器，优化了效率并减少了外部元件的数量。在轻载下，进入跳频模式，仅消耗20μA的静态电流，从而提高了轻载下的效率并延长了电池寿命。

采用8引脚DFN封装。

商品特性

在典型工作条件下，效率高达95%
输入电压范围：0.8V至4.7V
输出电流：最高500mA（VBAT=3.0V, VOUT=5.0V）
低静态电流：20μA（典型值）
逻辑控制关断（I0<1μA）
1.2V EN高电平逻辑
关断期间输出断开
轻载条件下跳过模式
欠压闭锁
故障保护：OVP、OTP、短路
8引脚2mmx2mm DFN封装

应用领域

产品包括便携式HDMI和USB-OTG
智能手机
平板电脑和移动互联网设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~4.7V
	输出电压	3V~5.2V
	输出电流	500mA
	开关频率	1.8MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
