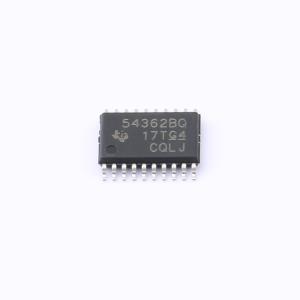

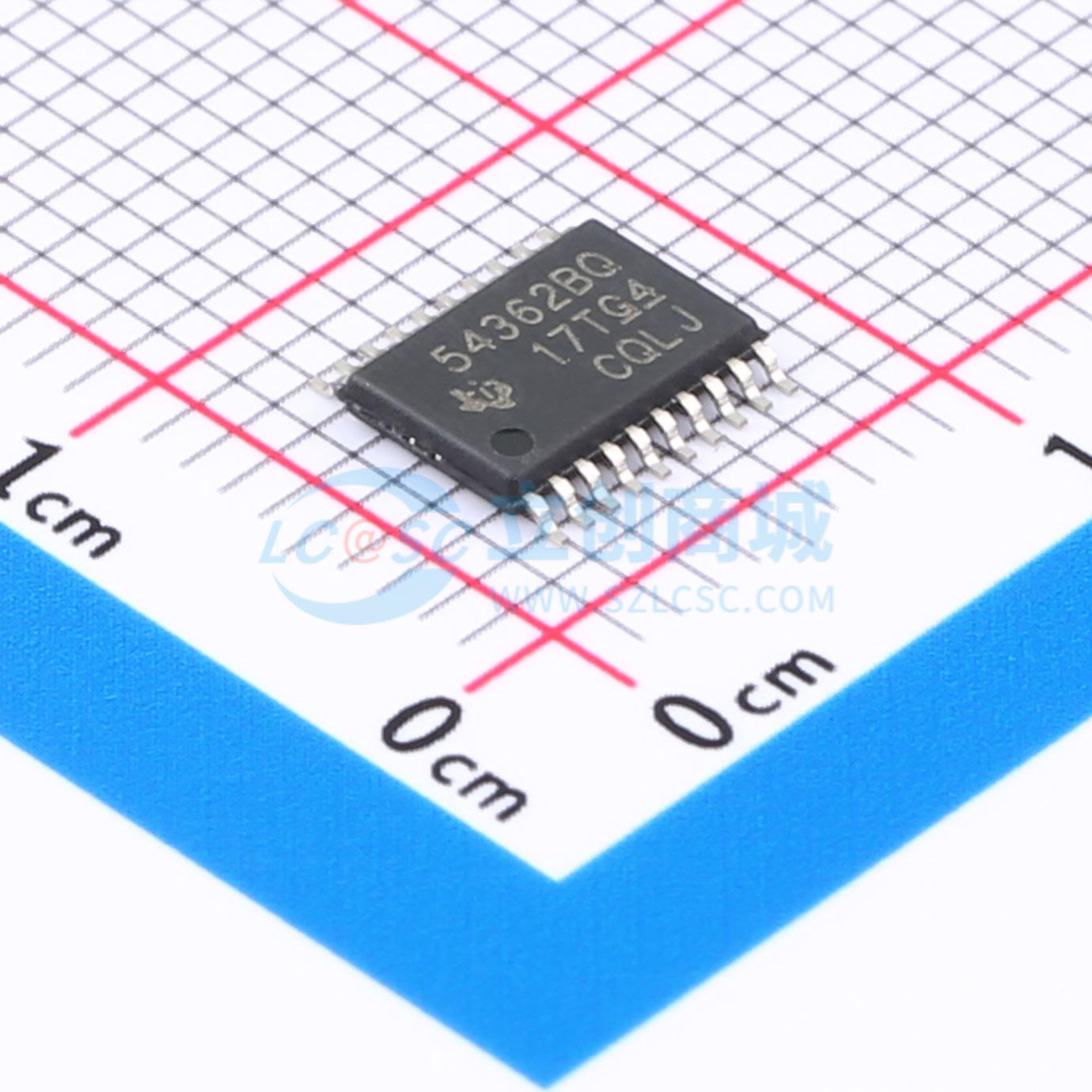

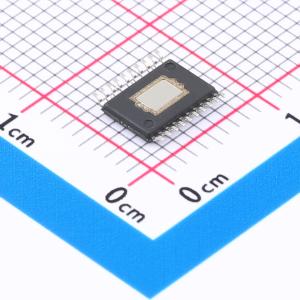

TPS54362BQPWPRQ1

3A, 60V降压DC-DC转换器，低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54362-Q1 具有低 Iq 和电压监控器的汽车类 3.6V 至 48V、3A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54362BQPWPRQ1
商品编号: C2071662
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TPS54362-Q1器件是一款具有低功耗模式和可编程电压监控器的降压开关模式电源。集成的输入电压前馈拓扑改善了电压模式降压稳压器的线路瞬态调节性能。该稳压器具有逐周期电流限制功能。轻载时的脉冲跳跃模式将电源电流降至65 μA。使用使能引脚可将电源关断电流降至1 μA。漏极开路复位信号指示标称输出何时降至由外部电阻分压器网络设置的阈值以下。软启动电容控制输出电压的启动斜坡。当输入电源降至2.6 V时，器件会激活内部欠压关断功能。频率折返操作可在输出过载时保护器件。由于功耗过大，该器件还具备热关断保护功能。 B版本改进了漏电流参数，并在禁用模式下增强了放电功能。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C5
可承受高达60 V的瞬态电压，工作范围为3.6 V至48 V
采用外部元件（L和C）的异步开关模式稳压器，负载电流最大可达3 A
0.8 V ± 1.5%的电压基准
200 kHz至2.2 MHz的开关频率
高耐压使能输入，用于开/关状态控制
使能周期软启动
内部功率开关的压摆率控制
用于同步的外部时钟输入
轻载时采用脉冲跳跃模式（PFM），典型静态电流为65 μA（低功耗模式运行）
宽带宽误差放大器的外部补偿
内部欠压锁定（UVLO）
可编程复位上电延迟
针对快速负瞬变的复位功能滤波时间
可编程过压输出监控
可编程欠压输出监控，若输出低于阈值则发出复位信号
功耗过大时热关断保护
开关电流限制保护
FET短路和过流保护
结温范围：-40℃至150℃
符合汽车应用要求的20引脚HTSSOP PowerPAD封装

应用领域

汽车远程信息处理系统
导航系统
车载仪表盘
电池供电应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~48V
	输出电压	900mV~18V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	65uA
	开关管(内置/外置)	内置
	输出类型	可调
