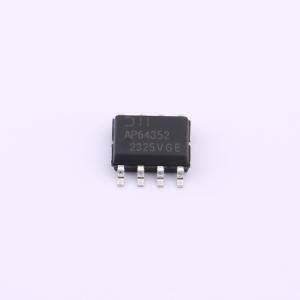

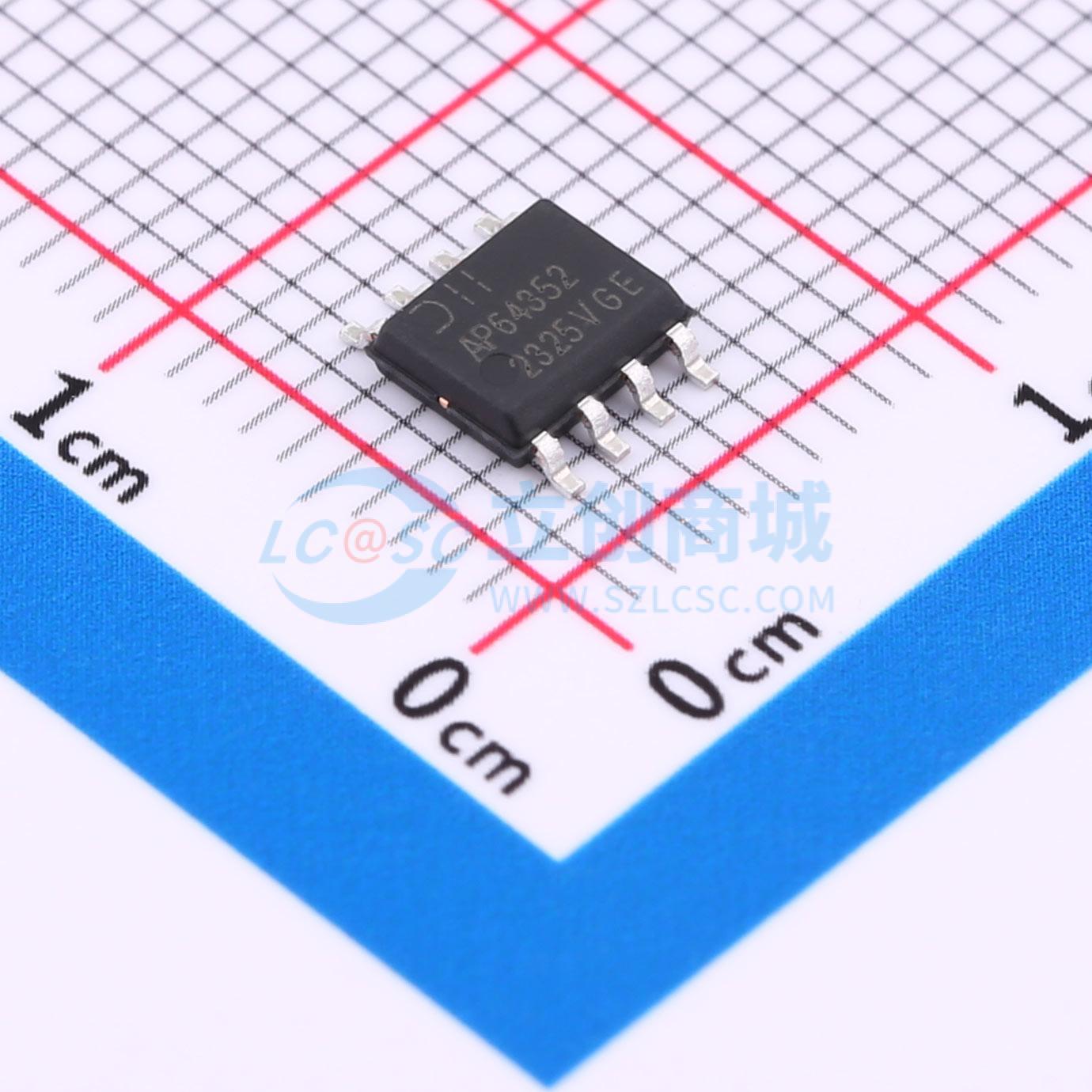

温馨提醒：图片仅供参考，商品以实物为准
AP64352SP-13
降压型 3.5A 3.8V~40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP64352 是一款 3.5A 同步降压转换器,具有 3.8V 至 40V 的宽输入电压范围。该器件完全集成了 75mΩ 高侧功率 MOSFET 和 45mΩ 低侧功率 MOSFET,提供高效的降压 DC-DC 转换。它采用峰值电流模式控制,并集成了环路补偿网络,简化了外部组件的数量。AP64352 优化了电磁干扰 (EMI) 减少,具有专有的栅极驱动方案,可减少高频辐射 EMI 噪声。此外,还支持频率扩展谱 (FSS) 以进一步减少 EMI。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP64352SP-13
- 商品编号
- C2071665
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~40V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 3.5A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP64352是一款3.5A同步降压转换器，输入电压范围宽，为3.8V至40V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个45mΩ的低端功率MOSFET，可提供高效的降压型DC-DC转换。 由于采用了峰值电流模式控制以及集成的环路补偿网络，AP64352器件通过减少外部元件数量，从而易于使用。 AP64352的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专有的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低了由MOSFET开关引起的高频辐射EMI噪声。AP64352还具备频率扩展频谱（FSS）功能，开关频率抖动为±6%，通过避免发射能量长时间停留在任何一个频率上，从而降低了EMI。 该器件采用SO-8EP封装。
商品特性
- 输入电压（VIN）：3.8V至40V
- 连续输出电流：3.5A
- 参考电压：0.8V ± 1%
- 低静态电流（脉冲频率调制）：22μA
- 可编程开关频率：100kHz至2.2MHz
- 外部时钟同步：100kHz至2.2MHz
- 可编程软启动时间
- 轻载5mA时效率高达85%
- 专有的栅极驱动设计，可实现最佳的EMI降低效果
- 频率扩展频谱（FSS），用于降低EMI
- 低压差（LDO）模式
- 精确的使能阈值，用于调整欠压锁定（UVLO）保护电路
- 欠压锁定（UVLO）
- 输出过压保护（OVP）
- 逐周期峰值电流限制
- 热关断
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 5V、12V和24V分布式电源总线供电
- 电动工具和激光打印机
- 白色家电和小型家用电器
- 家庭音频设备
- 网络系统
- 消费电子产品通用负载点
