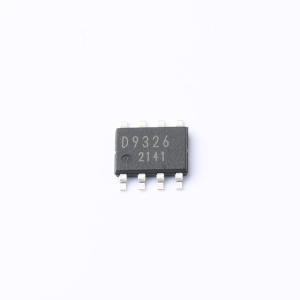

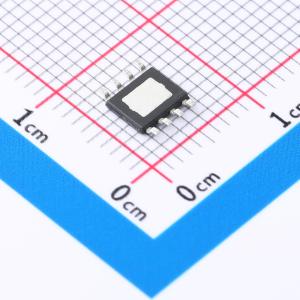

BD9326EFJ-E2
4.75V至18V输入，2A/3A/4A输出，内置FET的降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9326EFJ是一款4.75V至18V输入,最大输出电流为3A的降压转换器,具有内置低阻抗N-通道MOSFET。该芯片支持低ESR陶瓷输出电容器,具有快速瞬态响应和易于相位补偿的特点。保护电路包括欠压保护、热关断和过流保护。工作温度范围为-40°C至+85°C。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9326EFJ-E2
- 商品编号
- C2071656
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.0875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
BD9325FJ、BD9326EFJ和BD9327EFJ是内置低电阻高端N沟道MOSFET的降压稳压器。这些IC可在宽输入范围内分别提供2A、3A、4A的连续输出电流，由于采用电流模式控制，不仅能实现快速瞬态响应，还便于进行相位补偿。
商品特性
- 可使用低ESR输出陶瓷电容
- 关断模式下待机电流低
- 反馈电压：
- 0.9V ± 1.5%（Ta = 25℃）
- 0.9V ± 3.0%（Ta = -25℃至+85℃）
- 保护电路：
- 欠压保护
- 热关断
- 过流保护
应用领域
- 分布式电源系统
- 线性稳压器的预稳压器
