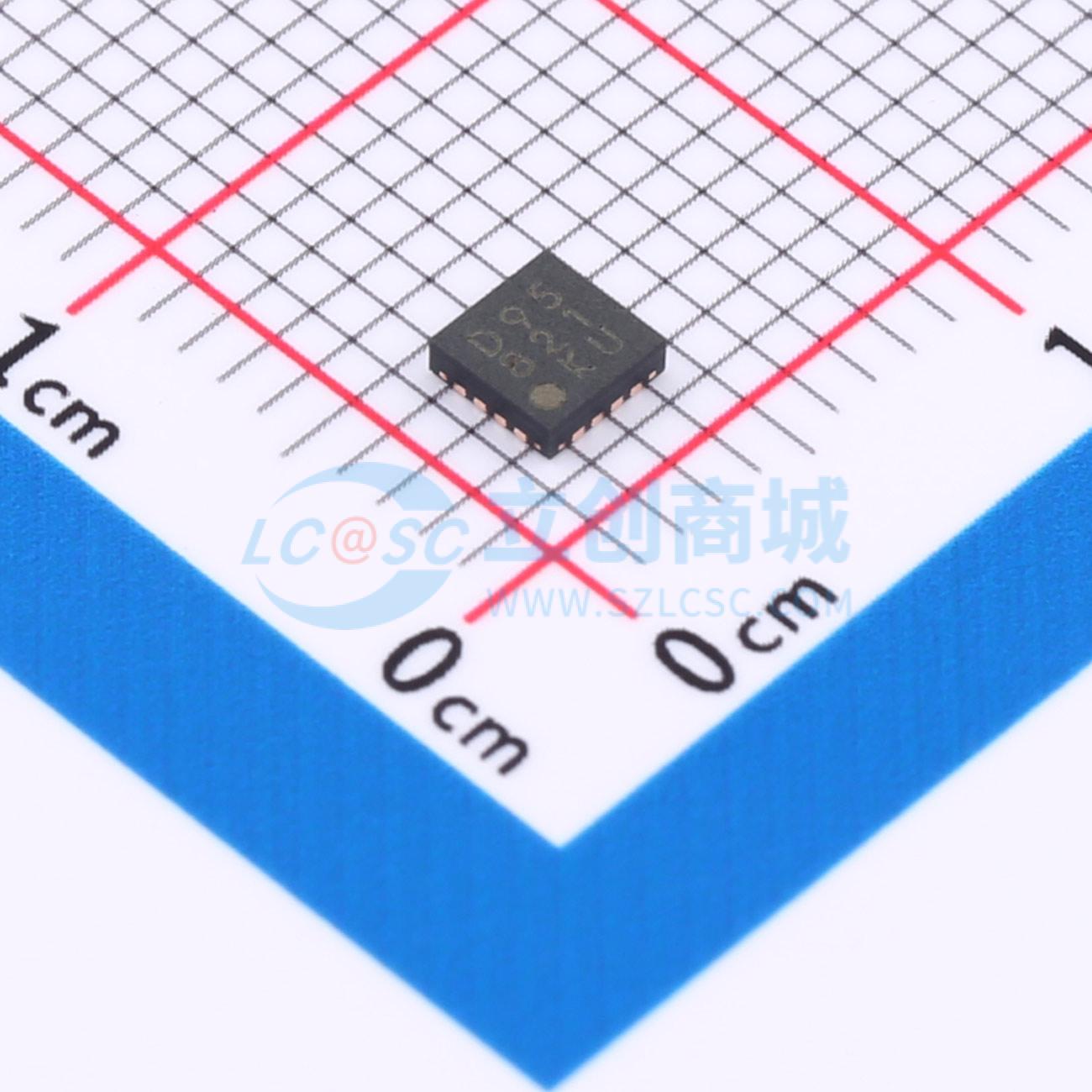

温馨提醒：图片仅供参考，商品以实物为准
BD95821MUV-E2
7.5V至15V输入，2A输出的同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD95821MUV是一款1通道同步降压转换器,输入电压范围为7.5V至15V,最大输出电流为2A。该芯片内置N-MOSFET功率晶体管,采用H?RegTM控制模式,具有快速瞬态响应和多种保护功能,适用于数字AV设备的电源供应。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD95821MUV-E2
- 商品编号
- C2071803
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.063333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~15V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz~800kHz | |
| 工作温度 | -20℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD95821MUV是一款单通道同步降压转换器，可在7.5V至15V的输入电压范围内产生0.8V至5.5V的输出电压。由于内置了N沟道MOSFET功率晶体管，该转换器可实现节省空间且高效的开关稳压。该IC还采用了H³Reg技术，这是一种专有的恒定导通时间控制模式，无需外部补偿元件即可针对负载变化实现超高瞬态响应。它集成了固定软启动功能、电源正常指示功能，以及具备定时器锁存功能的短路/过压保护功能。BD95821MUV专为数字AV设备的电源而设计。
商品特性
- 输入电压范围：7.5V至15.0V
- 参考电压：0.8V ±1.5%
- 输出电压范围：0.8V至5.5V
- 输出电流：最大2.0A
- 开关频率：500kHz至800kHz
- 内置功率MOSFET 高端N沟道FET导通电阻：典型值120mΩ 低端N沟道FET导通电阻：典型值65mΩ
- 采用H³Reg控制实现快速瞬态响应
- 逐周期过流保护（OCP）
- 热关断（TSD）
- 欠压锁定（UVLO）
- 短路保护（SCP）
- 过压保护（OVP）
- 固定软启动（典型值1msec）
- 电源正常指示功能
应用领域
- 液晶电视
- 机顶盒（STB）
- DVD/蓝光播放器/刻录机
- 宽带网络和通信接口
- 娱乐设备及其他
