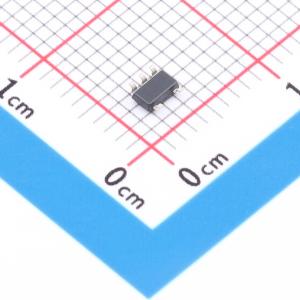

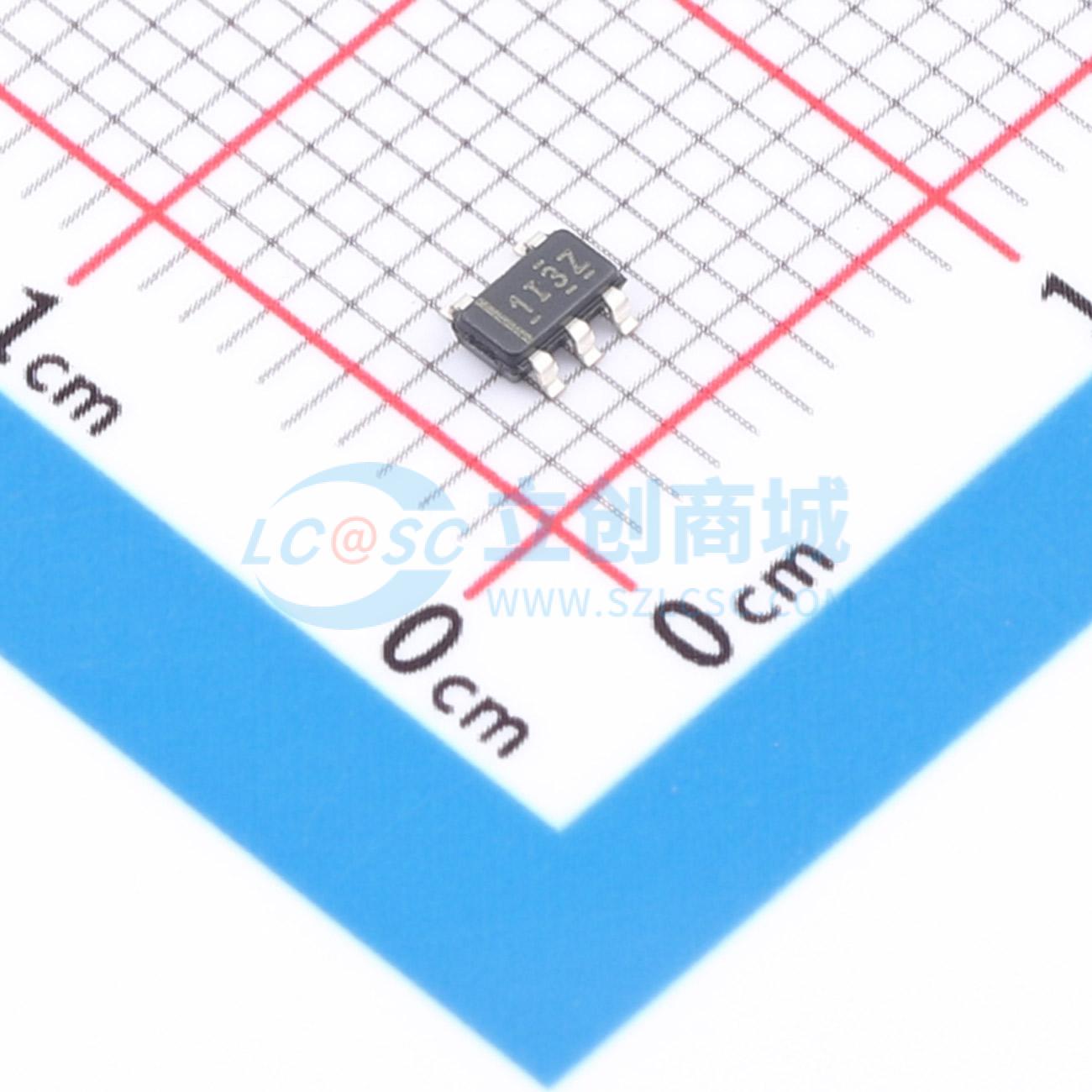

TPS62243QDDCRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62243-Q1 DDC / 薄型小外形尺寸晶体管 (TSOT)23 封装内的 2.25MHz 300mA 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62243QDDCRQ1
商品编号: C2071818
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS6224x-Q1 系列器件是高效同步直流/直流降压转换器，提供固定输出电压和高达 300mA 的输出电流。这些器件为电池供电的/永远在线的汽车应用（如遥控免钥匙进入(RKE) 或被动进入被动启动(PEPS) 钥匙和基站）提供了低功耗优势。借助 2V - 6V 的输入电压范围，这些器件支持由锂二氧化锰(Li - MnO2) 纽扣电池、锂离子电池、两节(2S) 和三节(3S) 碱性电池、3.3V 和 5V 输入电压轨进行供电的应用。TPS6224x-Q1 在高负载电流情况下以 2.25MHz 的固定开关频率运行，在轻负载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率和低功耗。此省电模式针对低输出电压纹波进行了优化。在关断模式下，电流消耗减少至 1μA 以下。TPS6224x-Q1 允许使用小型电感器和电容器来实现较小的解决方案尺寸，并采用 5 引脚 TSOT23 封装。

商品特性

符合 AEC - Q100 标准
器件温度 1 级：-40°C 至 125°C 的工作结温范围
输出电流高达 300mA
VIN 范围从 2V 至 6V
在 PWM 模式下以 2.25MHz 固定频率运行
轻负载电流上的省电模式
脉宽调制(PWM) 模式中的输出电压精度为 ±1.5%
固定输出电压
15μA 典型静态电流
可实现 100% 占空比，以确保最低压降
采用 TSOT 23 (5) 2.90mm×1.60mm 封装

应用领域

遥控免钥匙进入(RKE)
被动进入被动启动(PEPS)
高级驾驶员辅助系统(ADAS)
前置摄像头、环视和停车辅助

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	1.8V
	输出电流	300mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
