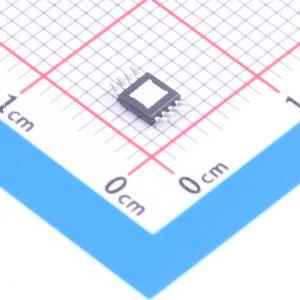

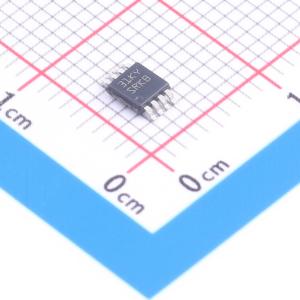

LM2735YMY/NOPB
LM2735YMY/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2735 520kHz/1.6MHz 高空间利用率的升压和 SEPIC 直流/直流稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2735YMY/NOPB
- 商品编号
- C2071826
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 3V~24V | |
| 输出电流 | 2.1A | |
| 开关频率 | 520kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；SEPIC；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2735器件是一款易于使用的高空间利用率2.1A低侧开关稳压器，非常适合升压和SEPIC直流/直流调节。该器件可提供所有有效功能，从而通过最小的PCB面积提供具有快速瞬变响应和精确调节功能的本地直流/直流转换。开关频率在内部设置为520kHz或1.6MHz，从而允许使用极小的表面贴装电感器和片式电容器，同时提供高达90%的效率。电流模式控制和内部补偿可在各种工作条件下提供易于使用、组件数最少且性能很高的调节。外部关断具有80nA的超低待机电流，非常适合便携式解决方案。微型SOT - 23、WSON和MSOP - PowerPAD封装可节省空间。其他特性包括内部软启动、用于减小浪涌电流的电路、逐脉冲电流限制和热关断。
商品特性
- 输入电压范围：2.7V至5.5V
- 输出电压范围：3V至24V
- 在整个温度范围内具有2.1A的开关电流
- 电流模式控制
- 逻辑高电平使能引脚
- 在关断模式下具有80nA的超低静态电流
- 170mΩ NMOS开关
- ±2%反馈电压精度
- 易于使用的小型解决方案总尺寸
- 内部软启动
- 内部补偿
- 两种开关频率：520kHz (LM2735 - Y)，1.6MHz (LM2735 - X)
- 使用小型表面贴装电感器和片式电容器
- 微型SOT - 23、WSON和MSOP - PowerPAD封装
应用领域
- 适用于便携式应用的LCD显示屏背光
- OLED面板电源
- USB供电设备
- 数码相机与视频摄像机
- 白光LED电流源
