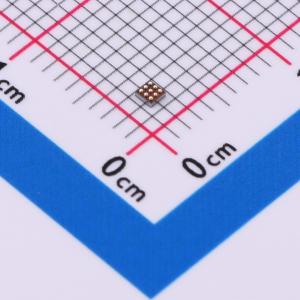

温馨提醒：图片仅供参考，商品以实物为准

TPS62650TYFFRQ1

800mA，6MHz高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62650-Q1是一款针对电池供电便携式应用而优化的高频率同步降压直流到直流转换器。它支持高达800mA的负载电流,具有38uA的静态电流,支持2.3V至5.5V的宽输入电压范围,可在6MHz的开关频率下运行。该器件支持自动脉冲频率调制(PFM)/脉冲宽度调制(PWM)模式切换,具有±2%的PWM直流电压精度,支持I²C接口,适用于手机、智能电话等设备。
品牌名称: TI(德州仪器)
商品型号: TPS62650TYFFRQ1
商品编号: C2071830
商品封装: DSBGA-9(1.2x1.3)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

TPS62650-Q1 器件是一款针对电池供电便携式应用而进行了优化的高频率同步降压直流到直流转换器。为了满足低功耗应用的要求，TPS62650-Q1 支持高达800 mA的负载电流，而且还允许使用小型，低成本电感器与电容器。该器件是移动电话以及类似的由单节锂离子电池供电应用的理想选择。借助可调输出电压范围（可由一个I²C接口调低至0.75V），此器件支持智能手机和手持计算机内为数字信号处理器(DSP) 和处理器供电的低压内核电源。 TPS62650-Q1 可在经调节的6MHz开关频率下运行并在轻负载电流时进入频率优化省电模式，从而在整个负载电流范围内保持高效率。在关断模式下，流耗减少至小于3.5μA 。此串行接口与标准，快速/超快速以及高速模式I²C技术规范兼容，从而实现高达3.4Mbps的数据传输。这个通信接口用于动态电压缩放，例如将电压降压至12.5mV ，以设置输出电压，或者重新设定工作模式（PFM/PWM或强制PWM）。

商品特性

符合汽车应用要求，具有符合AEC-Q100的下列结果：
- 器件温度2级： -40℃至±105℃的环境运行温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级H2
- 器件充电器件模型(CDM) ESD分类等级C3B
6MHz运行时效率为86%
38μA静态电流
2.3V至5.5V的宽VIN范围
6MHz稳频运行
同类产品中最佳的负载和线路瞬态
±2%脉宽调制(PWM)直流电压精度
自动脉冲频率调制(PFM)/脉冲宽度调制(PWM)模式切换
低纹波轻负载PFM
速率高达3.4Mbps的I²C兼容接口
可选引脚输出电压(VSEL)
内部软启动， <150μs的启动时间
电流过载和热关断保护
需要三个表面贴装的外部组件（一个多层陶瓷电容(MLCC)电感器、两个陶瓷电容器）
完整的1毫米以下组件外形解决方案
整体解决方案尺寸 <13mm²，采用9引脚NanoFree(CSP)封装

应用领域

SmartReflex兼容电源
OMAP应用处理器内核电源
手机、智能手机微型直流到直流转换器模块

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	750mV~1.44V
	输出电流	800mA
	开关频率	6MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	38uA
	开关管(内置/外置)	内置
	输出类型	可调
