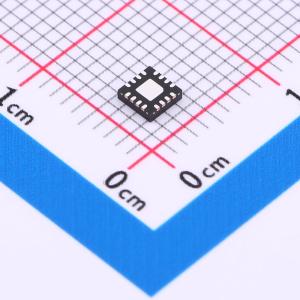

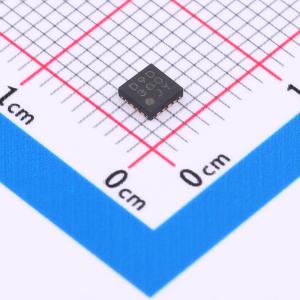

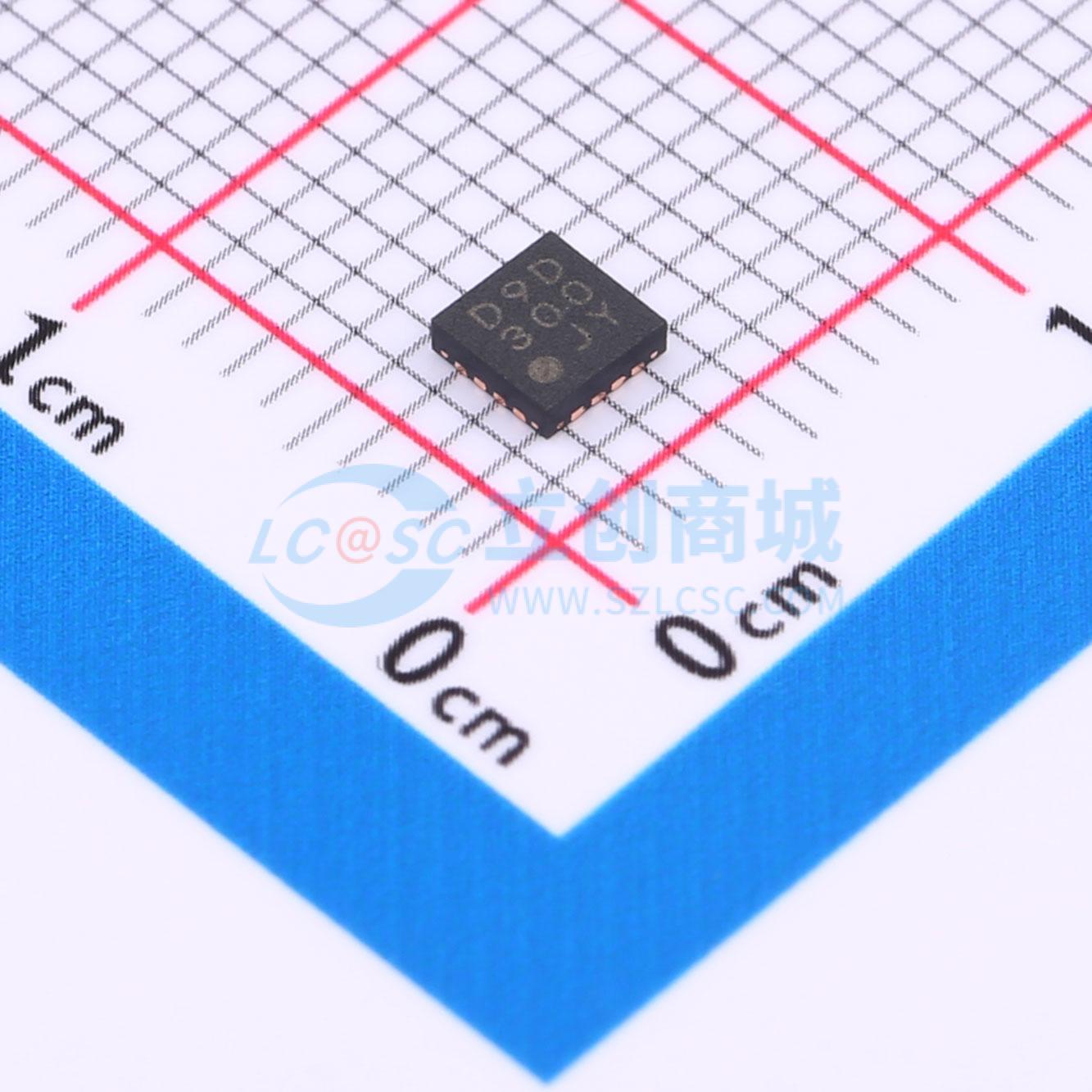

BD9D300MUV-E2

BD9D300MUV 是一款内置低导通电阻功率MOSFET的同步降压开关稳压器。该集成电路（IC）能够提供高达3A的电流。它在高振荡频率下工作，具有低电感。它具有独特的导通时间控制系统，能够在轻负载条件下以低功耗运行。此IC非常适合降低设备的待机功耗。

主要规格：

• 输入电压范围：4V至17V
• 输出电压范围：0.9V至5.25V
• 输出电流：3A（最大）
• 开关频率：1.25MHz（典型值）
• 高边FET导通电阻：110mΩ（典型值）
• 低边FET导通电阻：50mΩ（典型值）
• 关断电流：3μA（典型值）
• 工作静态电流：20µA（典型值）

特点：

• 单同步降压DC/DC转换器
• 导通时间控制
• 轻负载模式控制
• 过流保护（OCP）
• 短路保护（SCP）
• 热关断保护（TSD）
• 欠压锁定保护（UVLO）
• 可调软启动
• 电源良好输出
• 过压保护（OVP）
• VQFN016V3030封装
• 背面散热

应用：

• SoC、FPGA、微处理器的降压电源
• 笔记本电脑/平板电脑/服务器
• 液晶电视
• 存储设备（HDD/SSD）
• 两节串联锂离子电池
• 打印机、办公设备
• 分布式电源、二次电源

封装：VQFN016V3030

产品结构：硅集成电路。本产品未设计防辐射保护。
