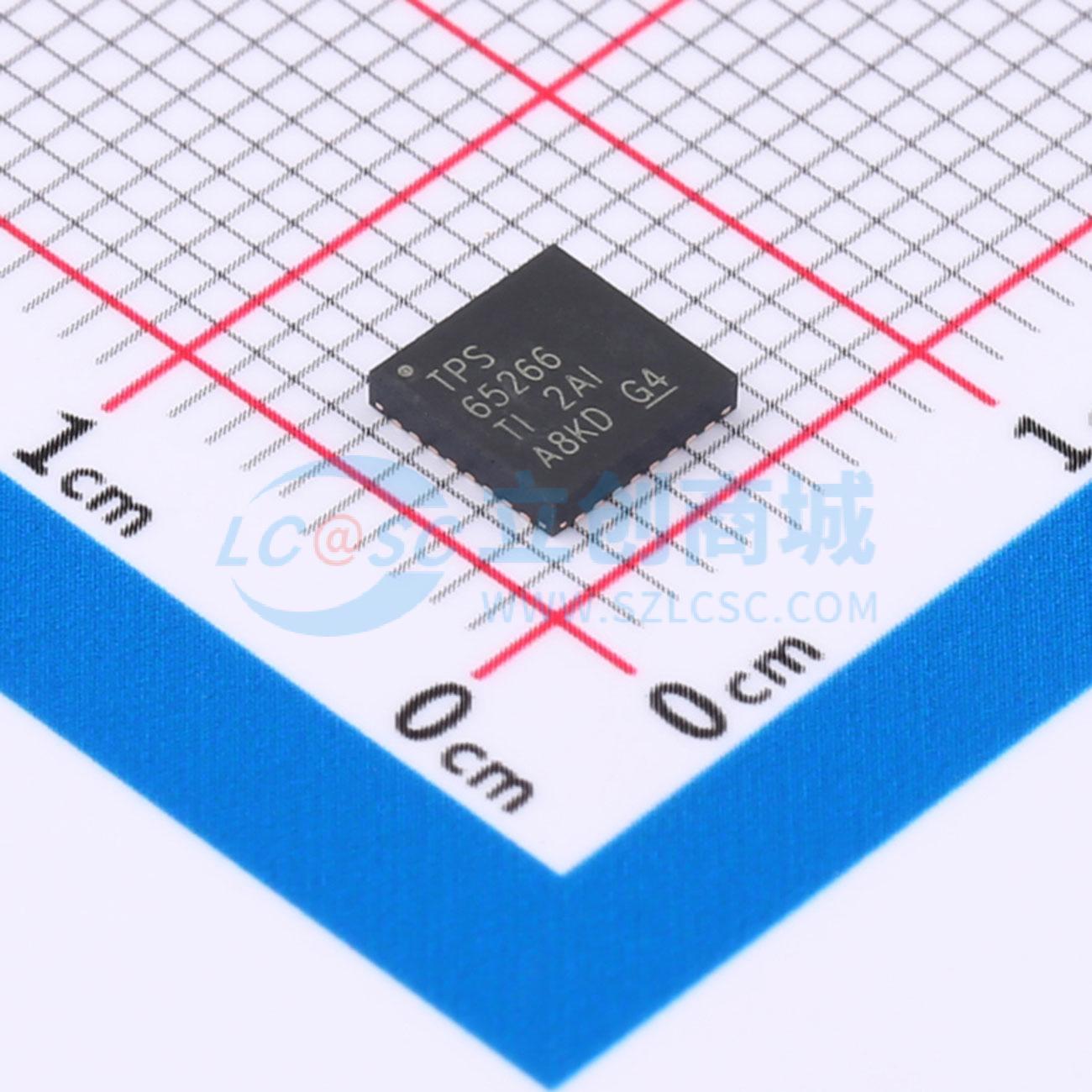

温馨提醒：图片仅供参考，商品以实物为准

TPS65266RHBT

三路同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65266是一个三路高效同步降压转换器,适用于输入电压低于6.5V的适配器或电池供电的应用。它集成了功率MOSFET,用于优化功率效率并减少外部使用的元件数量。高时钟频率允许采用更小的低值电感和电容。外部补偿可支持优化环路补偿并提供快速瞬态响应。轻载条件下,FCC模式的降压转换器可减轻噪声敏感性并减少射频干扰。轻载条件下进入强制持续电流(FCC)模式。出现短路或过载故障条件时,断续模式周期性限流功能可限制MOSFET功耗。可调时钟频率范围为250kHz至2.4MHz。TPS65266配有电源正常监控电路,用于监视所有转换器输出。各通道的输出电压稳压并完成排序后,PGOOD引脚将被置为有效。
品牌名称: TI(德州仪器)
商品型号: TPS65266RHBT
商品编号: C2071484
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TPS65266 整合了3 路高效同步降压转换器，适用于由输入电压低于6.5V 的适配器或电池供电的应用。其中的DC/DC 降压转换器集成了功率MOSFET，用于优化功率效率并减少外部使用的元件数量。峰值电流模式简化了补偿并提供快速瞬态响应。高时钟频率允许采用更小的低值电感和电容。外部补偿可支持优化环路补偿并提供快速瞬态响应。轻载条件下，FCC模式的降压转换器可减轻噪声敏感性并减少射频干扰。出现短路或过载故障条件时，断续模式周期性限流功能可限制MOSFET 功耗。 TPS65266 配有电源正常监控电路，用于监视所有转换器输出。各通道的输出电压稳压并完成排序后，PGOOD 引脚将被置为有效。如果降压转换器因连续严重过载或短路导致功耗增加，内部热保护电路将关断器件，防止器件受损。器件充分冷却后，将自动从热关断状态中恢复。

商品特性

工作输入电压范围：2.7V 至6.5V
反馈基准电压 0.6V±1%
最大持续输出电流3A/2A/2A
专用使能和软启动
支持使能引脚放电，可精确控制启动时间
轻载条件下进入强制持续电流(FCC) 模式
断续模式下的周期性限流过载保护
可调时钟频率范围为 250kHz 至2.4MHz
外部时钟同步
电源正常指示器
过热保护

应用领域

打印机和扫描仪
数字电视
机顶盒
家庭网关和接入点
网络安全监控

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6.5V
	输出电压	600mV~6.5V
	输出电流	3A；2A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	790uA
	开关管(内置/外置)	内置
	输出类型	可调
