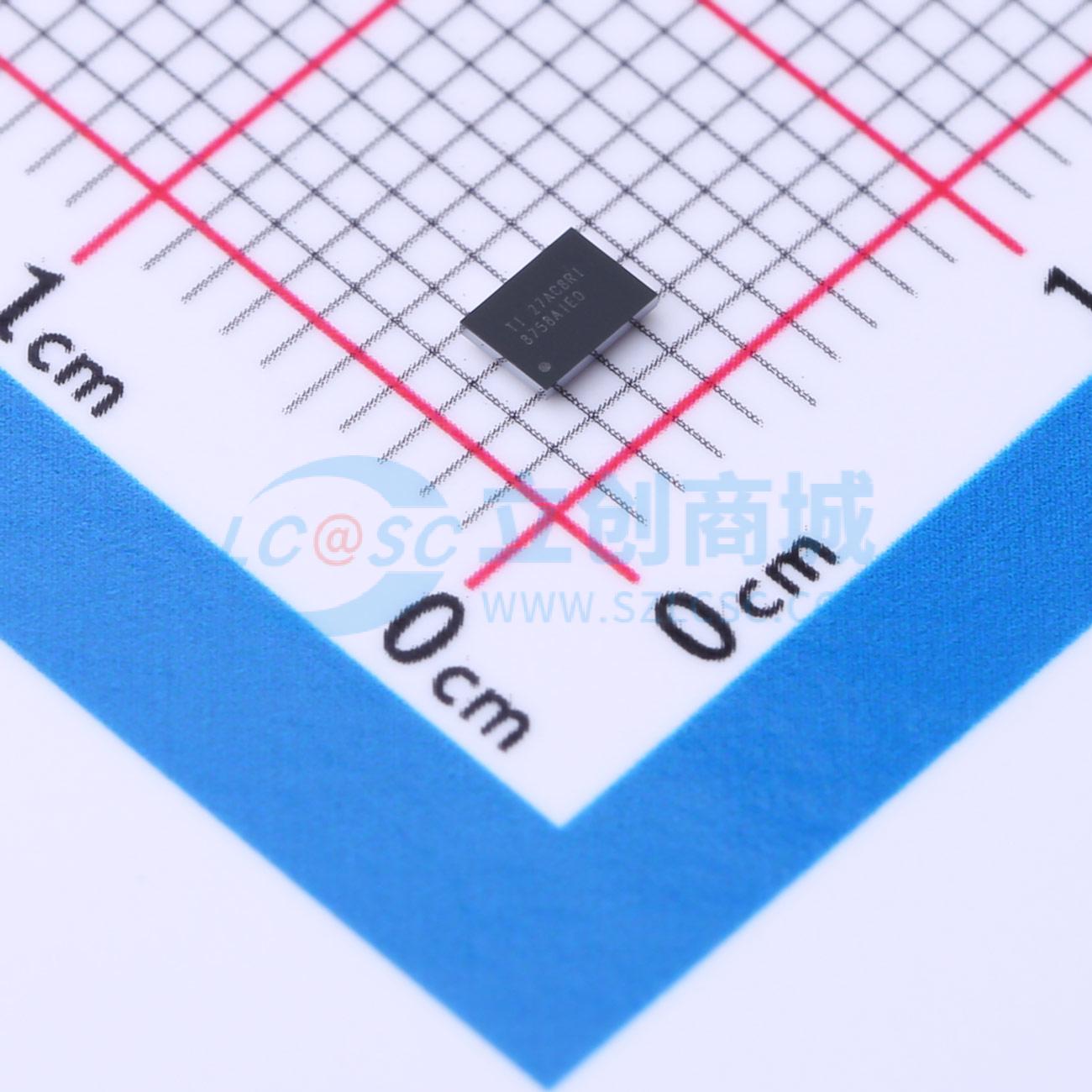

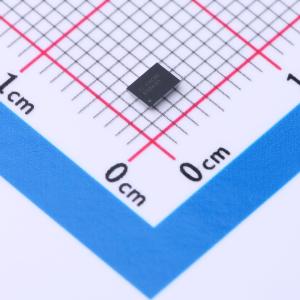

LP8758A1E0YFFR

四路输出同步降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8758-E0是一款完全集成的四路降压DC-DC转换器,每路降压的可编程最大输出电流高达4A。该器件专为满足手机和网卡等应用中的低功耗处理器的电源管理要求而设计。通过兼容I²C的串行接口进行控制,具有自动PWM-PFM和强制脉宽调制（PWM）操作,可编程输出电压转换率范围为0.5mV/us至30mV/μs,输入电压范围为2.5V至5.5V,输出电压范围为0.5V至3.36V。支持与硬件使能输入信号同步的可编程启动和关断排序,具有短路保护、电流限制、输入电源欠压锁定（UVLO）以及过热警告和关断功能。
品牌名称: TI(德州仪器)
商品型号: LP8758A1E0YFFR
商品编号: C2071506
商品封装: DSBGA-35
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

LP8758-E0 器件专为满足手机和网卡等应用中的低功耗处理器的电源管理要求而设计。该器件包含四个降压 DC-DC 转换器内核，可提供四条输出电压轨。该器件通过兼容 I²C 的串行接口进行控制。自动 PWM-PFM（AUTO 模式）操作可在宽输出电流范围内最大程度地提高效率。 LP8758-E0 支持与硬件使能输入信号同步的可编程启动和关断排序。负载电流测量输出短路和过载保护该器件的保护功能包括短路保护、电流限制、输入电源欠压锁定(UVLO) 以及过热警告和关断功能。该器件还具有一些错误标志，用于提供自身的状态信息。此外，LP8758-E0 器件支持在不添加外部电流感测电阻器的情况下进行负载电流测量。在启动和电压变化过程中，该器件会对转换率加以控制，从而最大限度地减少输出电压过冲和浪涌电流。

商品特性

完全集成的四路降压，每路降压的可编程最大输出电流高达 4A
自动 PWM-PFM 和强制脉宽调制(PWM) 操作
可编程输出电压转换率范围：0.5mV/µs 至 30mV/µs
输入电压范围：2.5V 至 5.5V
VOUT 范围：0.5V 至 3.36V（支持 DVS）
可通过使能信号实现可编程启动和关断排序

应用领域

智能手机、电子书和平板电脑
网络处理器卡(NPC)、无线和数字用户线路(DSL)
调制解调器
固态硬盘
游戏设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	500mV~3.36V
	输出电流	4A
	开关频率	3.3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
