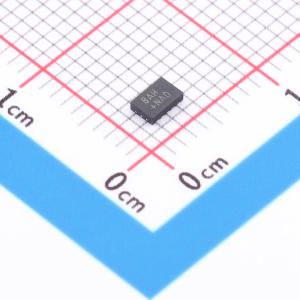

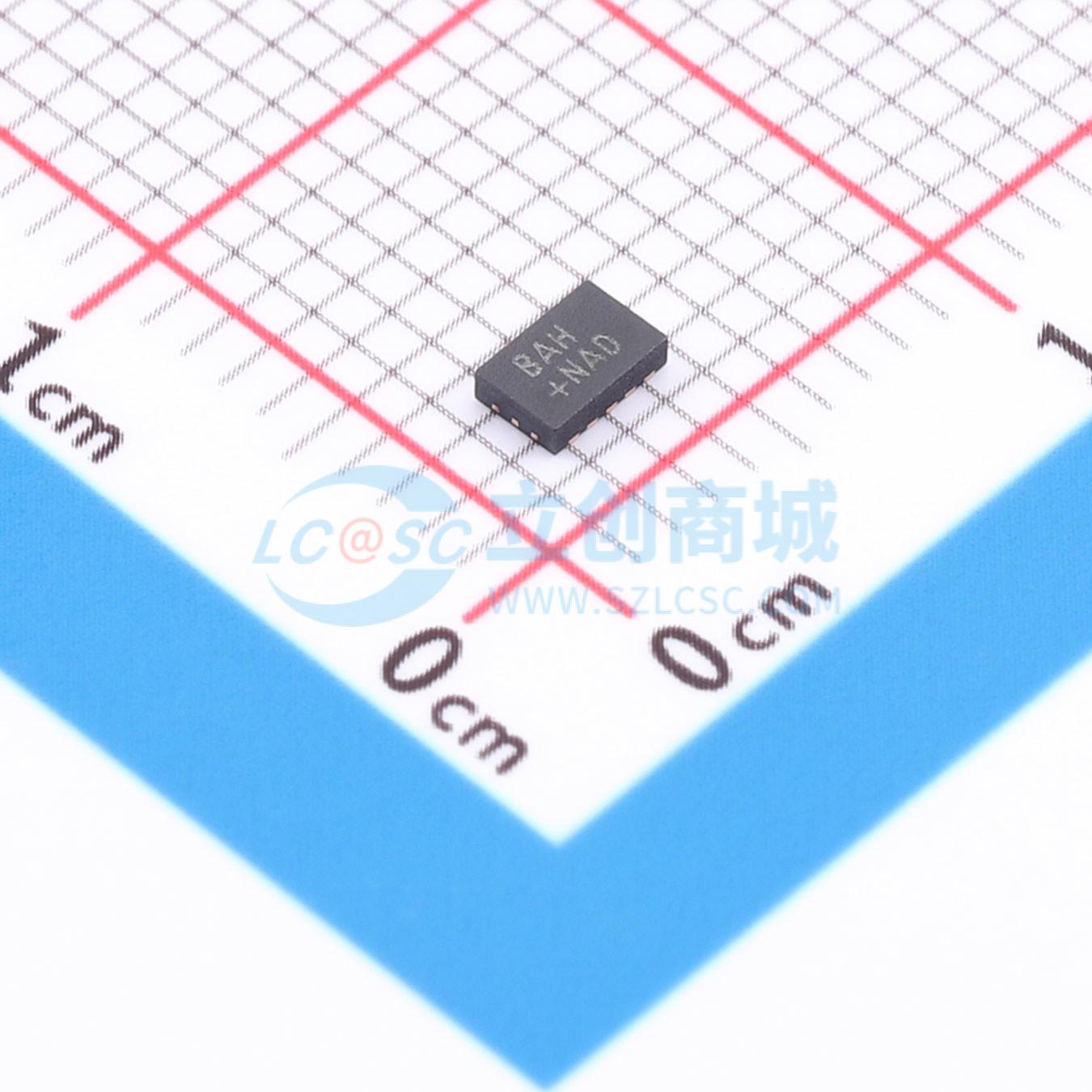

MAX17681ATB+T

降压型 4.5V~42V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.5V至42V输入、高效、Iso-Buck DC-DC转换器、减少DC-DC隔离所需的外部元件数量和成本
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17681ATB+T
商品编号: C2071509
商品封装: TDFN-10-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX17681/MAX17681A是一款高压、高效的等降压式DC-DC转换器，旨在提供高达5W的隔离电源。该器件可在4.5V至42V的宽输入电压范围内工作，并采用初级侧反馈来调节输出电压。 MAX17681/MAX17681A采用峰值电流模式控制。低电阻的片上MOSFET可确保满载时的高效率，同时简化PCB布局。 MAX17681/MAX17681A器件可产生稳定调节的初级侧电压，然后通过合适的变压器匝数比进行缩放，以获得隔离的次级输出轨。MAX17681和MAX17681A均支持初级侧过流保护，而MAX17681A是一种增强型设计，还支持强大的次级侧过流保护。 MAX17681/MAX17681A采用紧凑的10引脚（3mmx2mm）TDFN封装。提供仿真模型。

商品特性

减少外部元件数量和总成本
无需光耦合器
初级同步运行
全陶瓷电容，布局紧凑
减少需库存的DC-DC稳压器数量
4.5V至42V宽输入电压范围
0.9V至0.96xVIN的初级输出电压
提供高达5W的输出功率
降低功耗
峰值效率>90%
关断电流0.9μA（典型值）
在恶劣工业环境中可靠运行
峰值和灌电流限流保护
±1.7%的反馈精度
可编程的EN/UVLO阈值
可调软启动和过温保护
-40℃至+125℃工作温度范围
短路保护
MAX17681A支持强大的次级侧短路保护
建议所有新设计使用MAX17681A

应用领域

隔离式现场总线接口、PLC I/O模块
智能电表
医疗设备中的隔离电源
浮动电源生成

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	900mV~40.32V
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
