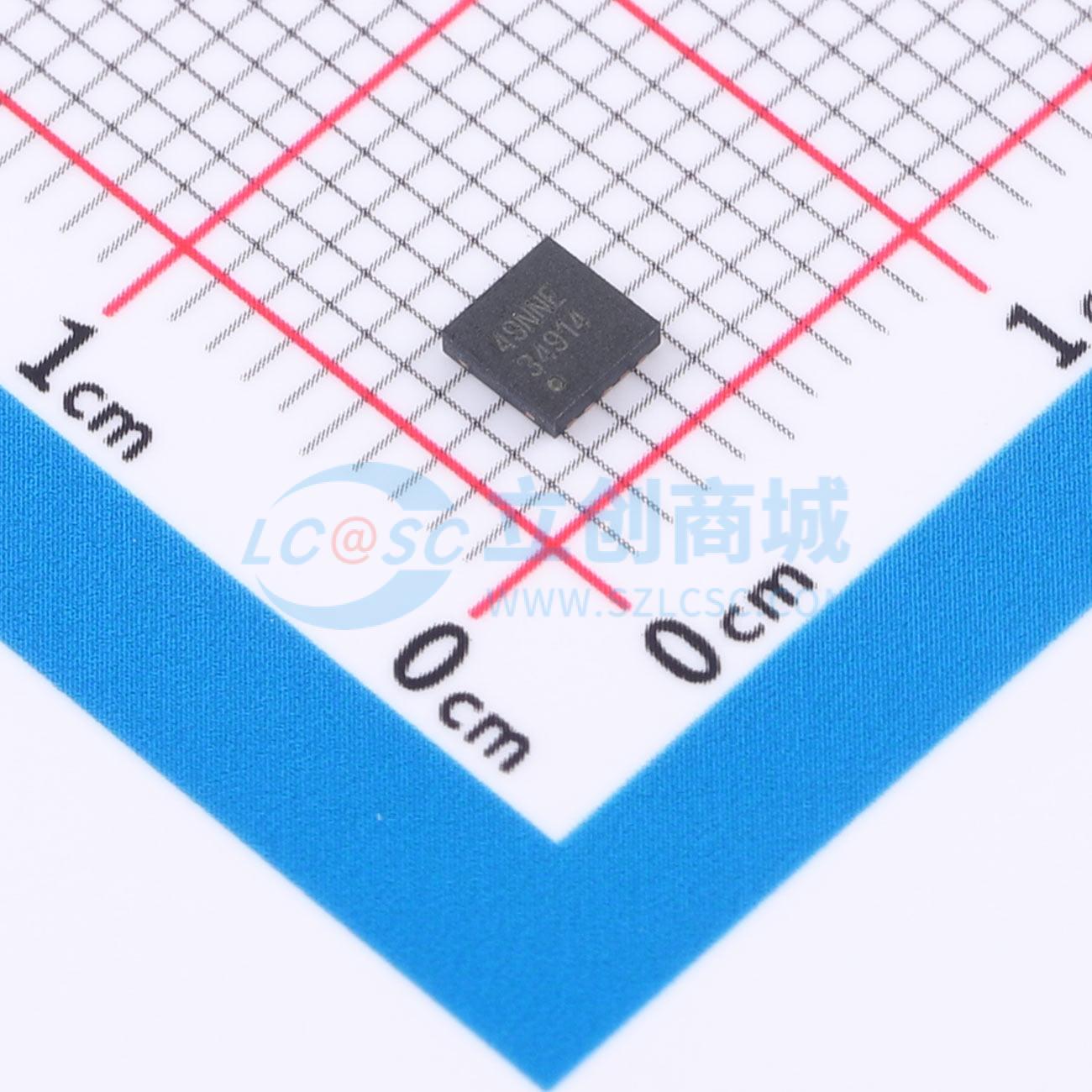

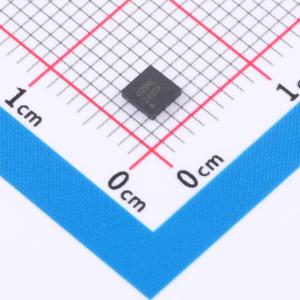

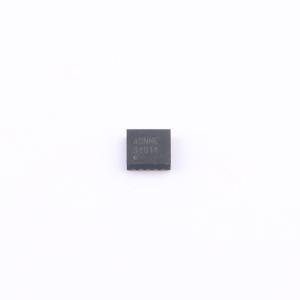

LM34914SD/NOPB

高效1.25A降压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM34914是一款高效的1.25A降压开关调节器,适用于低功耗、高效能的应用。它集成了N通道降压开关,具有谷值电流限制和快速瞬态响应等功能。工作输入电压范围为8V到40V,最大开关频率为1.3MHz。该芯片采用3mm x 3mm WSON-10封装。
品牌名称: TI(德州仪器)
商品型号: LM34914SD/NOPB
商品编号: C2071352
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM34914降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能，能够向负载提供至少1.25A的电流。为减少因电感饱和可能导致的过大开关电流，谷值电流限制阈值会随输入和输出电压变化，并且在检测到电流限制时会缩短导通时间。这款降压稳压器包含一个44V N沟道降压开关，采用热性能增强型3mm x 3mm WSON - 10封装。反馈调节方案无需环路补偿，可实现快速负载瞬态响应，并简化电路实现。由于输入电压和导通时间呈反比关系，工作频率在输入电压和负载变化时保持恒定。当检测到电流限制时，谷值电流限制可使稳压器从恒压模式平稳过渡到恒流模式，降低频率和输出电压，且无需使用折返功能。其他特性包括：VCC欠压锁定、热关断、栅极驱动欠压锁定和最大占空比限制。

商品特性

输入电压范围：8V至40V
集成N沟道降压开关
谷值电流限制随VIN和VOUT变化，以减少过大的电感电流
处于电流限制状态时，导通时间缩短
集成启动稳压器
无需环路补偿
超快速瞬态响应
最大开关频率：1.3MHz
工作频率在负载电流和输入电压变化时几乎保持恒定
可编程软启动
精密内部基准
可调输出电压
热关断

应用领域

高效负载点（POL）稳压器
非隔离降压稳压器
二次高压后置稳压器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~40V
	输出电压	-
	输出电流	1.25A
	开关频率	1.3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
