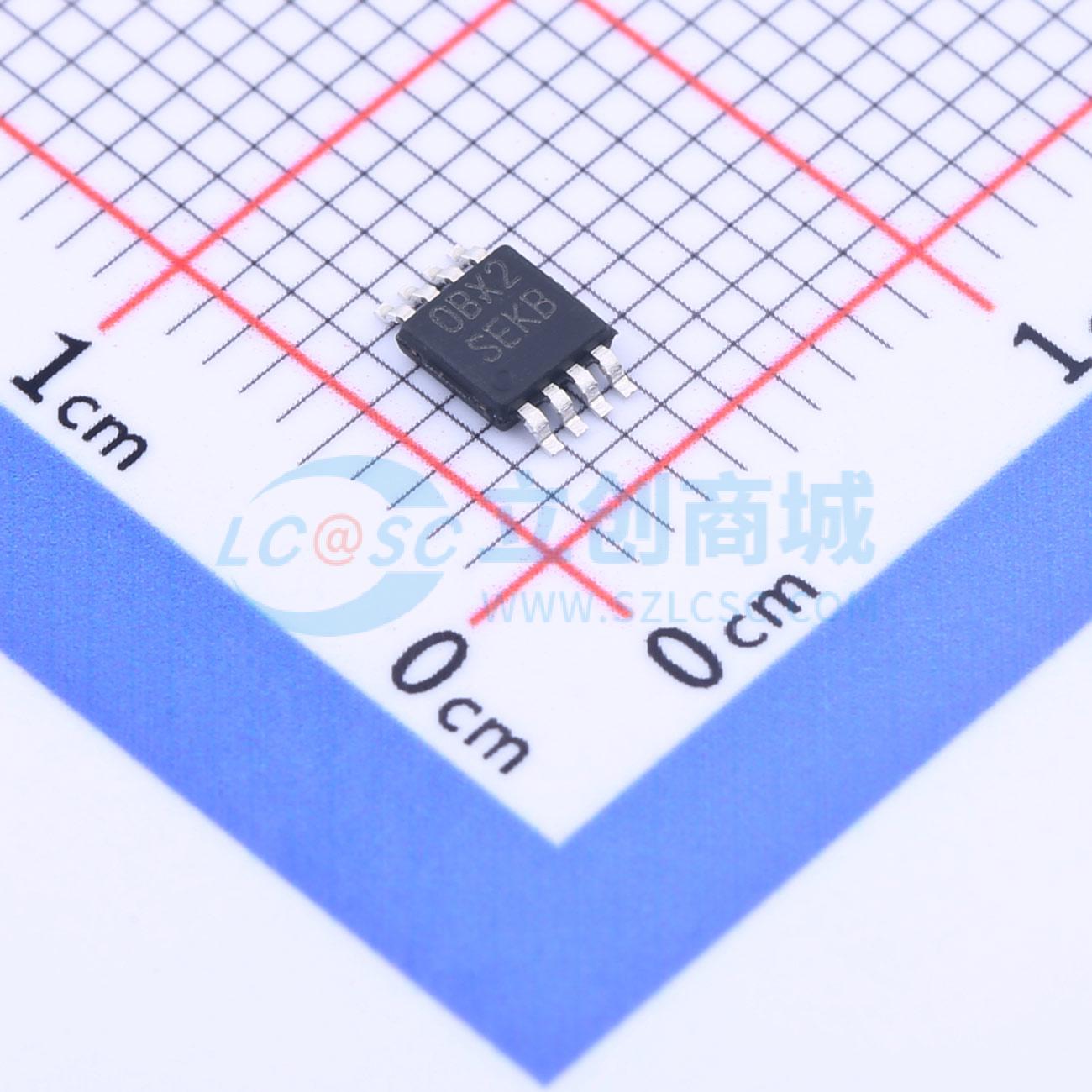

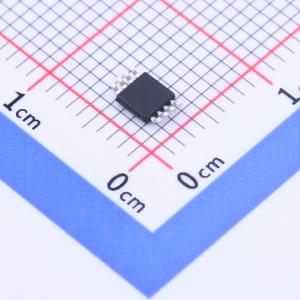

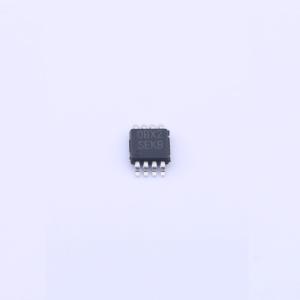

温馨提醒：图片仅供参考，商品以实物为准

LM3224MMX-ADJ/NOPB

升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3224 是一款升压 DC/DC 转换器,具有 2.7V 至 7V 的输入电压范围,615kHz 和 1.25MHz 的可选开关频率,内置 2.45A 开关,适用于 TFT 显示偏置和高电流白光 LED 闪光灯应用。
品牌名称: TI(德州仪器)
商品型号: LM3224MMX-ADJ/NOPB
商品编号: C2071378
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

商品概述

LM3224是一款升压型DC/DC转换器，内置一个典型值为0.15Ω、2.45A的内部开关，且工作频率可通过引脚选择。LM3224能够将3.3V转换为8V、 - 8V和23V的多路输出，是为TFT显示器偏置供电的理想选择。凭借其大电流开关，它也是驱动用于闪光灯应用的大电流白光LED的理想之选。LM3224可在615kHz和1.25MHz的开关频率下工作，便于滤波且噪声低。外部补偿引脚使用户能够灵活设置频率补偿，从而可在输出端使用小型、低ESR陶瓷电容。外部软启动引脚允许用户控制启动期间的浪涌电流大小。LM3224采用薄型8引脚VSSOP封装。

商品特性

工作电压范围为2.7V至7V
615kHz/1.25MHz频率可通过引脚选择
过温保护
可选软启动功能
8引脚VSSOP封装

应用领域

TFT偏置电源
手持设备
便携式应用
GSM/CDMA手机
数码相机白光LED闪光灯/手电筒应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~7V
	输出电压	1.26V~20V
	输出电流	1.9A
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
