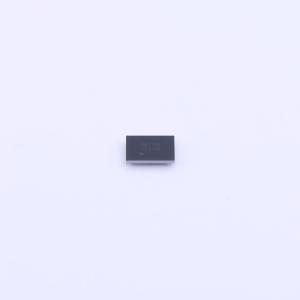

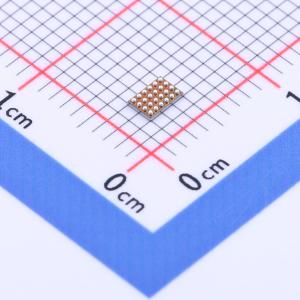

温馨提醒：图片仅供参考，商品以实物为准

TPS62180YZFR

4V 至 15V 6A 双相降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62180 具有电源正常指示功能、1% 精度和可调节软启动功能的 4V 至 15V、6A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62180YZFR
商品编号: C2071394
商品封装: DSBGA-24
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

TPS6218x 是一款适用于薄型电源轨的双相降压DC-DC 转换器。它采用峰值电流控制且两相电流平衡，适合高度受限的应用。该器件具有4V 到15V 的宽工作输入电压范围，非常适合通过多节锂离子电池或12V 电源轨供电运行的系统。两相可持续提供6A 输出电流（每相3A），从而允许使用薄型外部元件。两相异相运行，这样可显著减小开关噪声。 TPS6218x 可在超轻负载时自动进入节能模式以保持高效率，并且还集成有自动效率提高功能 (AEE™)，适用于整个占空比范围。该器件支持电源正常信号和可调软启动。其静态电流典型值为 28μA，并且能够在 100% 模式下运行，即便在最低输出电压下也不存在占空比限制。 TPS6218x 提供了可调节输出电压和固定输出电压两种选项，并且采用24 凸点、0.5mm 间距的小型DSBGA封装。

商品特性

双相平衡峰值电流模式
输入电压范围：4V 至15V
输出电压范围：0.9V 至6V
输出电流高达6A
典型静态电流为 28μA
输出电压精度达 ±1% （脉宽调制(PWM) 模式）
自动效率提高(AEE™)
相移操作
自动节能模式
可调软启动
电源正常输出
欠压闭锁
HICCUP 过流保护
与TPS62184 引脚对引脚兼容
过热保护
NanoFree 2.10mm×3.10mm 芯片尺寸球状引脚栅格阵列(DSBGA) 封装
结合使用TPS62180 和WEBEN 电源设计器创建定制设计方案

应用领域

薄型负载点(POL) 电源
窄VDC (NVDC) 供电系统两/三节锂离子电池
超便携式/嵌入式/平板电脑计算网络解决方案
微型服务器和固态硬盘(SSD)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~15V
	输出电压	900mV~6V
	输出电流	6A
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	内置
	输出类型	可调
