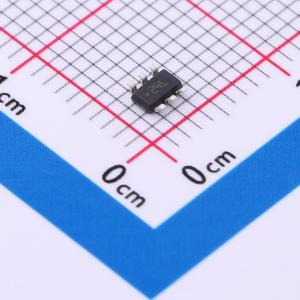

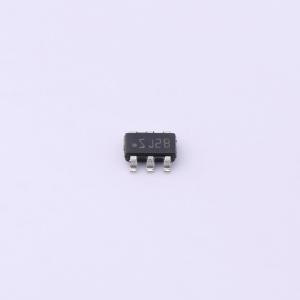

温馨提醒：图片仅供参考，商品以实物为准

LMR14206XMK/NOPB

降压型 600mA 4.5V~42V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LMR14206 采用 SOT-23 封装的 4.5V 至 42V、0.6A 降压直流/直流开关稳压器
品牌名称: TI(德州仪器)
商品型号: LMR14206XMK/NOPB
商品编号: C2071402
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LMR14206是一款PWM DC/DC降压稳压器。其输入电压范围宽，为4.5V - 42V，适用于多种应用场景，如对非稳压电源进行电源调理。该器件采用低RDSON（典型值0.9Ω）内部开关，可实现最高效率（典型值85%）。工作频率固定为1.25 MHz，允许使用小型外部元件，同时仍能实现低输出电压纹波。通过使用带有外部RC电路的关断引脚可实现软启动功能，用户可根据特定应用调整软启动时间。 LMR14206针对高达600 mA的负载电流进行了优化，标称反馈电压为0.765V。其他特性包括：热关断、VIN欠压锁定和栅极驱动欠压锁定。LMR14206采用薄型6引脚SOT封装。

商品特性

输入电压范围：4.5V至42V
输出电压范围：0.765V至34V
输出电流高达0.6A
开关频率1.25 MHz
低关断静态电流，典型值16 μA
短路保护
内部补偿
软启动功能
薄型6引脚SOT封装（2.97x1.65x1 mm）
完全支持WEBENCH电源设计工具

应用领域

5V、12V和24V轨的负载点转换
空间受限的应用
电池供电设备
工业分布式电源应用
功率计
便携式手持仪器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	765mV~34V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.35mA
	开关管(内置/外置)	内置
	输出类型	可调
