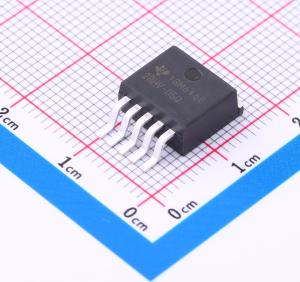

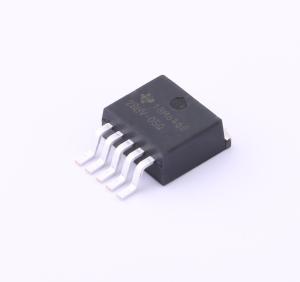

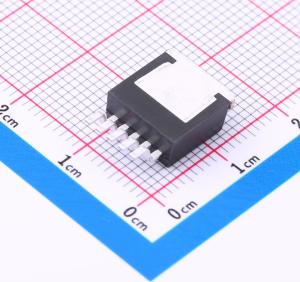

温馨提醒：图片仅供参考，商品以实物为准

TL2575HV-05QKTTRQ1

1A高效降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL2575HV-05-Q1 汽车类 1A 简单降压开关稳压器
品牌名称: TI(德州仪器)
商品型号: TL2575HV-05QKTTRQ1
商品编号: C2071431
商品封装: DDPAK(TO-263-5)
包装方式: 编带
商品毛重: 2.976克(g)

商品参数

商品概述

TL2575HV - 33和TL2575HV - 05通过在集成电路中便捷地提供降压型开关稳压器所需的所有有源功能，极大地简化了开关电源的设计。TL2575HV - 33和TL2575HV - 05可接受高达60 V的宽输入电压范围，提供3.3 V或5 V的固定输出电压，其集成开关能够提供1 A的负载电流，并具有出色的线性和负载调节能力。该器件还具备内部频率补偿、固定频率振荡器、逐周期电流限制和热关断功能。此外，可通过外部ON/OFF引脚实现手动关断。 TL2575HV - 33和TL2575HV - 05是流行的三端线性稳压器的优质替代产品。由于其高效率，这些器件显著减小了散热器的尺寸，在许多情况下无需使用散热器。TL2575HV - 33和TL2575HV - 05针对多家不同制造商提供的标准系列电感器进行了优化，运行时仅需额外添加四到六个外部元件，极大地简化了开关模式电源的设计。 TL2575HV - 33和TL2575HV - 05的工作虚拟结温范围为 - 40℃至125℃。

商品特性

在电压、负载和温度条件下，具有±5%（最大）稳压精度的3.3 V和5 V固定输出选项
额定输出电流为1 A
宽输入电压范围…4.75 V至60 V
仅需四个外部元件（固定版本），并可使用现成的标准电感器
52 kHz（典型值）固定频率内部振荡器
具备TTL关断功能，待机电流为80 μA（典型值）
高效率…高达88%（典型值）
具有逐周期电流限制的热关断和电流限制保护

应用领域

简单高效的降压型稳压器
线性稳压器的预稳压器
板载开关稳压器
正到负转换器（升降压）

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~60V
	输出电压	5V
	输出电流	1A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
