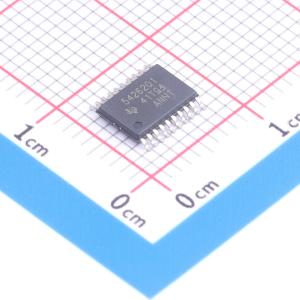

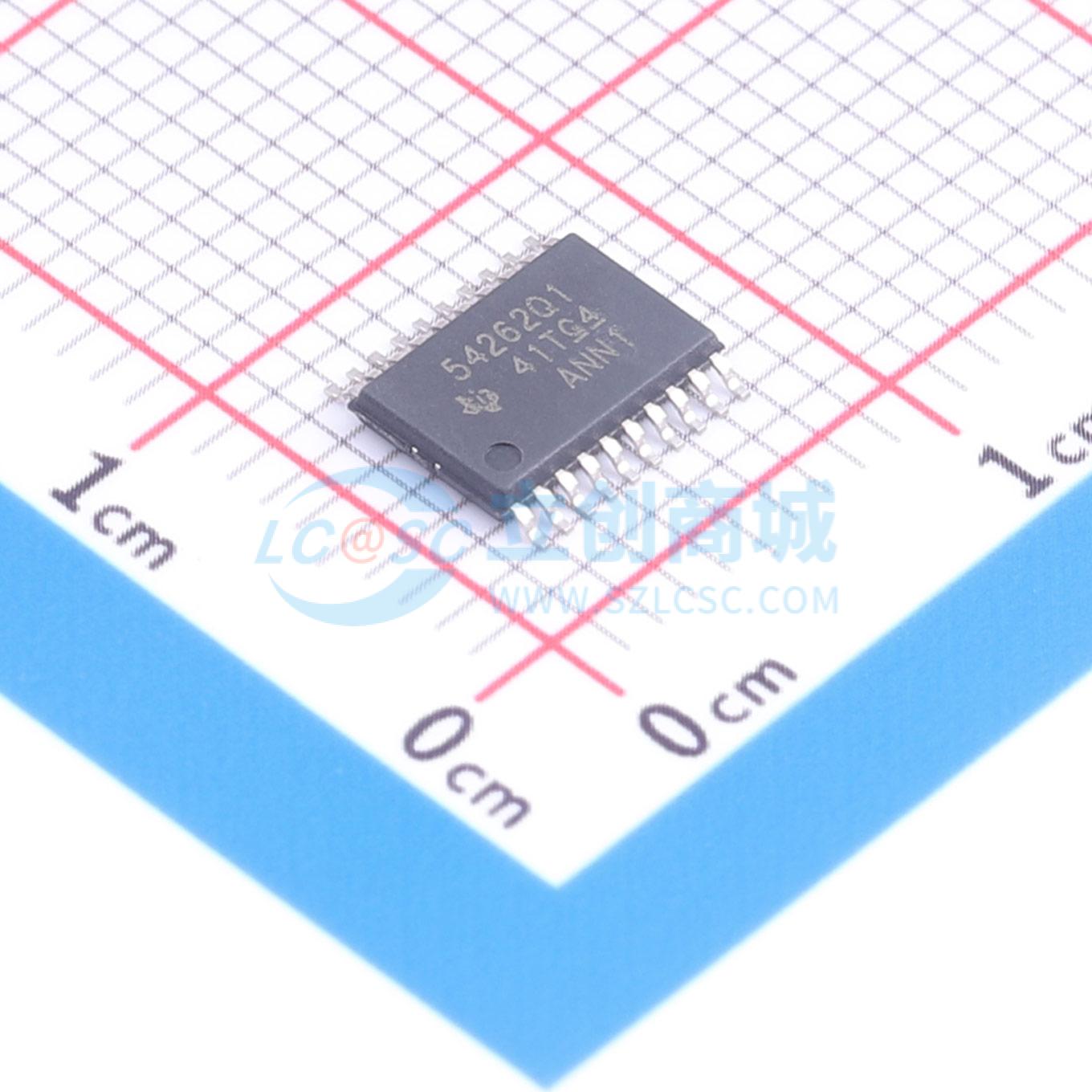

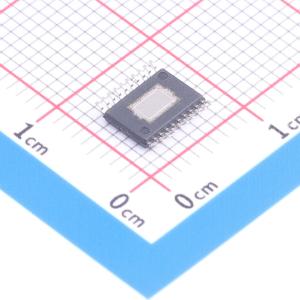

TPS54262QPWPRQ1

60V 2A 降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54262-Q1是一款60V、2A的异步降压DC-DC转换器,具有低静态电流和电压监控功能。该设备适用于汽车应用,可在3.6V至48V的输入电压范围内工作,并具有可编程电压监控器和短路保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS54262QPWPRQ1
商品编号: C2071443
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS54262-Q1器件是一款60 V、2 A降压开关模式电源，具备低功耗模式和可编程电压监控器，集成了NMOS开关FET。集成的输入电压前馈拓扑改善了电压模式降压稳压器的线路瞬态调节性能。该稳压器具有逐周期电流限制功能。该器件还具备轻载条件下的低功耗模式运行特性，可将电源电流降至50 μA（典型值）。将EN引脚拉低，可使电源关断电流降至1 μA（典型值）。漏极开路复位信号用于指示标称输出电压何时降至由外部电阻分压器网络设置的复位阈值以下。输出电压启动斜坡由软启动电容控制。当输入电源电压降至2.6 V时，内部欠压关断功能将被激活。该器件具备短路保护电路，可在过载条件下保护器件，还具备热关断保护功能。

商品特性

异步开关模式稳压器
符合汽车应用要求
3.6 V至48 V工作范围，可承受高达60 V的瞬态电压
最大负载电流2 A
典型静态电流50 μA
开关频率200 kHz至2.2 MHz
0.8 V ± 1.5%电压基准
高耐压使能输入
使能周期软启动
内部功率开关的压摆率控制
轻载条件下的低功耗模式
上电复位可编程延迟
误差放大器外部补偿
快速负瞬变的复位功能滤波时间
可编程过压、欠压输出监控
热感应和关断
开关电流限制保护
FET短路和过流保护
结温范围：-40℃至150℃
20引脚HTSSOP PowerPAD封装

应用领域

汽车远程信息处理和eCall系统
汽车信息娱乐系统和仪表盘
主机导航显示屏

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~48V
	输出电压	800mV~18V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
