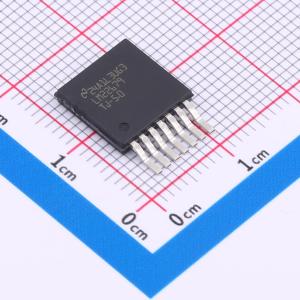

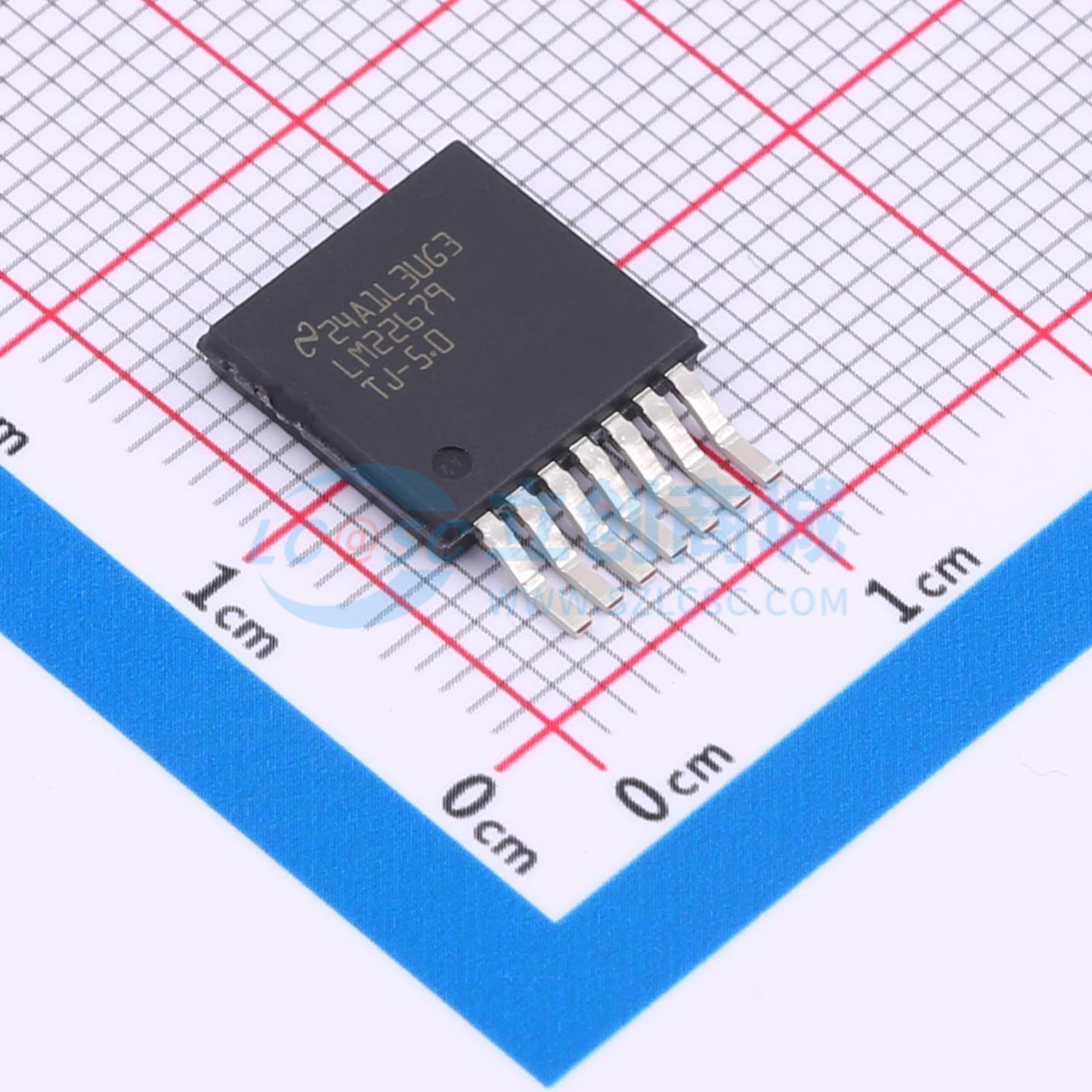

温馨提醒：图片仅供参考，商品以实物为准

LM22679TJ-5.0/NOPB

42V、5A SIMPLE SWITCHER 降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22679 具有可调节软启动和电流限制功能的 SIMPLE SWITCHER® 4.5V 至 42V、5A 降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM22679TJ-5.0/NOPB
商品编号: C2071465
商品封装: TO-263-7
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

LM22679 开关稳压器可使用最少的外部元件来提供实现高效高压降压稳压器所需的全部功能。这款稳压器易于使用，且集成有一个 42V N 沟道 MOSFET 开关，可提供高达 5A 的负载电流。并且特有出色的线路和负载调节以及高效率 (>90%)。电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。这款稳压器提供有 5V 固定输出和可调输出电压两种选项。500kHz 的开关频率使得小型外部组件的使用成为可能并可实现良好的瞬态响应。通过选择一个单个外部电容器可提供一个可调软启动特性。此外，还可使用单个外部电阻器来设定开关电流限值，从而优化解决方案。LM22679 器件还内置有热关断和限流功能，可防止器件发生意外过载。

商品特性

宽输入电压范围：4.5V 至 42V
内部补偿电压模式控制，与低 ESR 陶瓷电容器一起工作时运行稳定
100mΩ N 沟道 MOSFET
输出电压选项：可调节（输出电压最低为 1.285V）；5.0（输出电压固定为 5V）
±1.5% 反馈基准电压精度
500kHz 开关频率
–40°C 至 125°C 的工作结温范围
可调软启动
可调节电流限制
集成式自举二极管
完全支持 WEBENCH
LM22679-Q1 采用汽车级流程制造，符合 AEC-Q100 标准
PFM（外露焊盘）封装

应用领域

工业分布式电源应用
测试和测量
电器
通用宽输入电压应用

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	5V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
