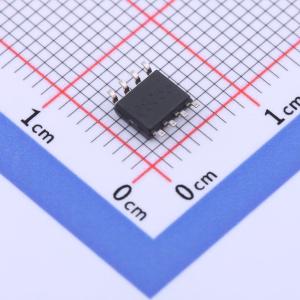

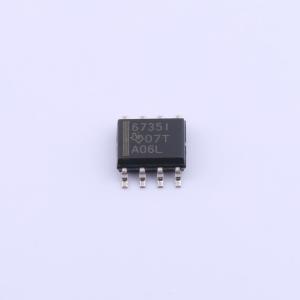

TPS6735IDR

固定 -5V、200mA 反相DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS6735是一款固定 -5V 输出的反相直流/直流转换器，能够在低至 4.5V 的输入电压下提供 200mA 电流。仅需的外部元件包括一个电感器、一个输出滤波电容器、一个输入滤波电容器、一个参考滤波电容器和一个肖特基整流器。该转换器设有使能输入引脚，当不需要 -5V 输出时，可关闭逆变器
品牌名称: TI(德州仪器)
商品型号: TPS6735IDR
商品编号: C2071478
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

TPS6735是一款固定负5V输出的反相直流/直流转换器，能够在低至4.5V的输入电压下提供200mA的电流。仅需的外部元件包括一个电感器、一个输出滤波电容器、一个输入滤波电容器、一个参考滤波电容器和一个肖特基整流器。当不需要 -5V输出时，可通过使能输入关闭逆变器。无负载时的典型电源电流为1.9mA，使能输入为低电平时，电源电流可进一步降至1μA。 TPS6735是一款160kHz电流模式脉宽调制（PWM）控制器，带有一个P沟道MOSFET功率开关。栅极驱动使用 -5V输出，以减小实现0.4Ω MOSFET所需的芯片面积。通过在SS引脚添加一个小电容即可实现软启动。可为高达125μA的外部负载提供1.22V参考电压。 TPS6735适用于计算机外设和需要高效率、低电源电流的电池供电设备中的板级直流/直流转换。 TPS6735提供8引脚DIP和SOIC封装，工作的自由空气温度范围为 -40℃至85℃。

商品特性

负5V、200mA输出（VCC ≥ 4.5V）
4V至6.2V输入工作范围
典型效率78%
160kHz固定频率电流模式PWM控制器
EN输入可禁止操作并将电源电流降至1μA
软启动
8引脚SOIC和DIP封装
-40℃至85℃自由空气温度范围
与MAX735引脚兼容

应用领域

计算机外设
电池供电设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4V~6.2V
	输出电压	4.75V~5.25V
	输出电流	200mA
	开关频率	160kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	1.9mA
	开关管(内置/外置)	内置
	输出类型	可调
