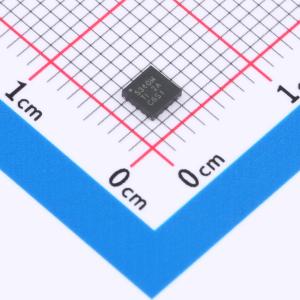

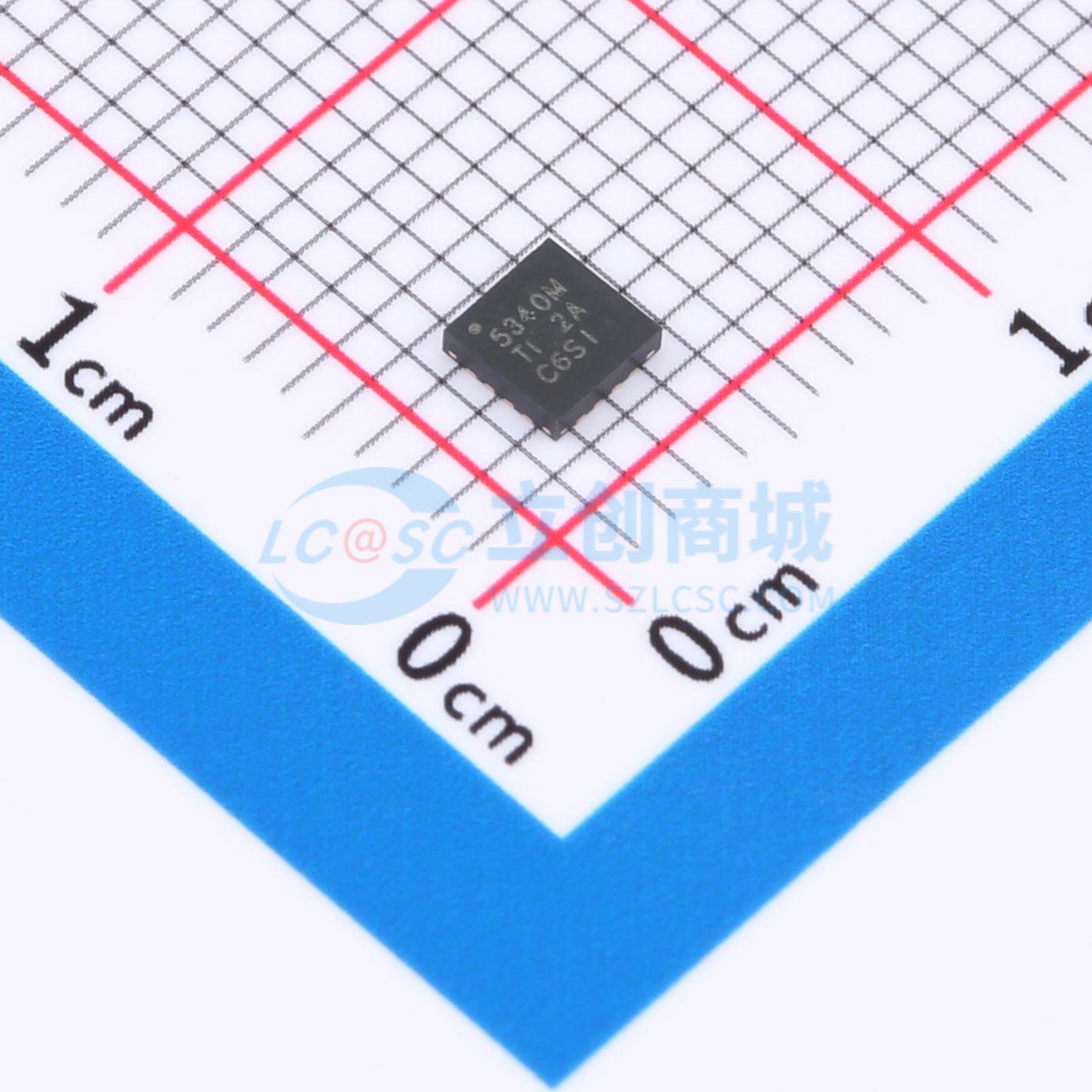

温馨提醒：图片仅供参考，商品以实物为准

TPS55340MRTETEP

集成式5A、40V宽输入范围升压/SEPIC/反激式直流/直流稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55340-EP 增强型集成式 5A、40V 宽输入范围升压/SEPIC/反激式直流/直流稳压器
品牌名称: TI(德州仪器)
商品型号: TPS55340MRTETEP
商品编号: C2071475
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

商品概述

TPS55340-EP 是一款单片非同步开关稳压器，带有集成的 5A/40V 电源开关。此器件可配置成多种标准开关稳压器拓扑，包括升压、SEPIC 和隔离反激式。此器件具有宽输入电压范围，可支持输入电压来自多节电池或者稳压的 3.3V、5V、12V 和 24V 电源轨的应用。TPS55340-EP 使用电流模式脉宽调制 (PWM) 控制来调节输出电压，并具有一个内部振荡器。PWM 的开关频率由一个外部电阻器设定或者通过与一个外部时钟信号同步来设置。用户可以在 100kHz 至 1.2MHz 之间对开关频率进行设定。此器件具有可编程软启动功能，可限制启动期间的涌入电流，并且还具有其他内置保护特性，包括逐周期过流限制和热关断。5A 40V TPS55340-EP 升压转换器与 3A 40V TPS61175 引脚到引脚兼容，并且将最大输入电压范围从 18V 扩展至 32V。

商品特性

内部 5A，40V 低侧 MOSFET 开关
2.9V 至 32V 输入电压范围
±0.7% 基准电压
0.5mA 静态工作电流
2.7μA 关断电源电流
固定频率电流模式脉宽调制 (PWM) 控制
频率可在 100kHz 至 1.2MHz 之间调整
同步外部时钟功能
软启动时间可调节
用于在轻负载时实现较高效率的脉冲跳跃模式
逐周期电流限制、热关断和 UVLO 保护
受控基线
一个组装和测试基地
一个制造基地
支持 -55°C 至 125°C 温度范围
延长了产品生命周期
延长了产品变更通知
产品可追溯性

应用领域

3.3V、5V、12V、24V 功率转换
升压、SEPIC 和反激式拓扑结构
适用于平板电脑和便携式个人电脑的 Thunderbolt 端口、电源扩展坞
工业电源系统
ADSL 调制解调器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~32V
	输出电压	2.9V~38V
	输出电流	5.25A
	开关频率	1.14MHz
	工作温度	-55℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
