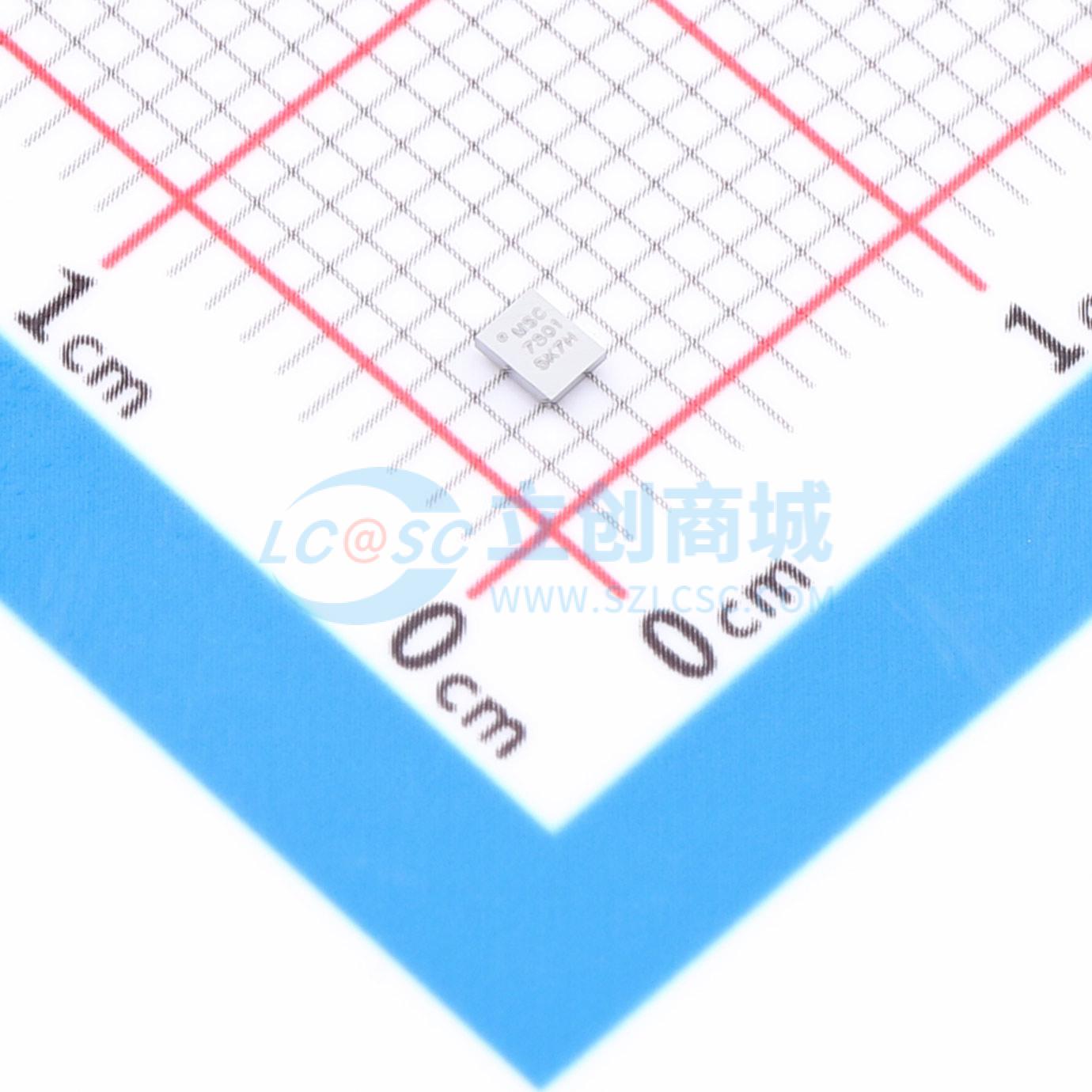

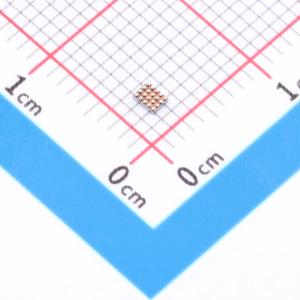

LX7178-01CSP-TR
3V至5.5V，5A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LX7178是一款3V到5.5V输入电压范围、5A输出电流的同步降压调节器,具有I²C接口,支持输出电压调整和监控。采用恒定频率迟滞控制,具有快速瞬态响应和轻载节能模式。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LX7178-01CSP-TR
- 商品编号
- C2071395
- 商品封装
- WLCSP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 1.875MHz | |
| 工作温度 | 0℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 440uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品特性
- 集成40mΩ高端P沟道MOSFET和14mΩ低端N沟道MOSFET
- 采用专有恒频滞环控制引擎，可对线路/负载瞬变进行近乎即时的校正
- 不需要高ESR输出电容，在轻载时采用节能PSM（省电或脉冲跳过模式）以延长移动应用中的电池寿命
- 具有I²C串行接口端口，用于输出电压裕度调节和监控（也可在默认模式下运行）
- 包括强大的故障监控功能
- 工作电压范围为3V至5.5V，有0.8V固定输出电压选项（无需分压器），输出电压也可通过外部分压器调节至3.3V
- 恒频滞环控制
- 极快的线路/负载瞬态响应
- I²C用于输出调节（3.4Mbps）
- 1.875MHz开关频率
- 极低RDSON MOSFET
- 输入电压轨3.3V至5V
- 输出电流大于5A
- I²C可选轻载效率省电模式
- 欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）
- 环境温度范围为0°C至+85°C
- 采用WLCSP - 20（0.4mm间距）封装
- 符合RoHS标准
应用领域
- 高性能硬盘笔记本电脑/上网本/平板电脑/石板电脑
