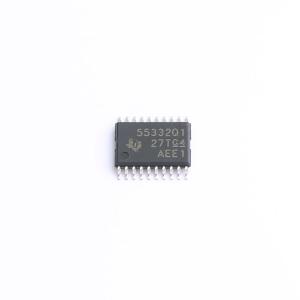

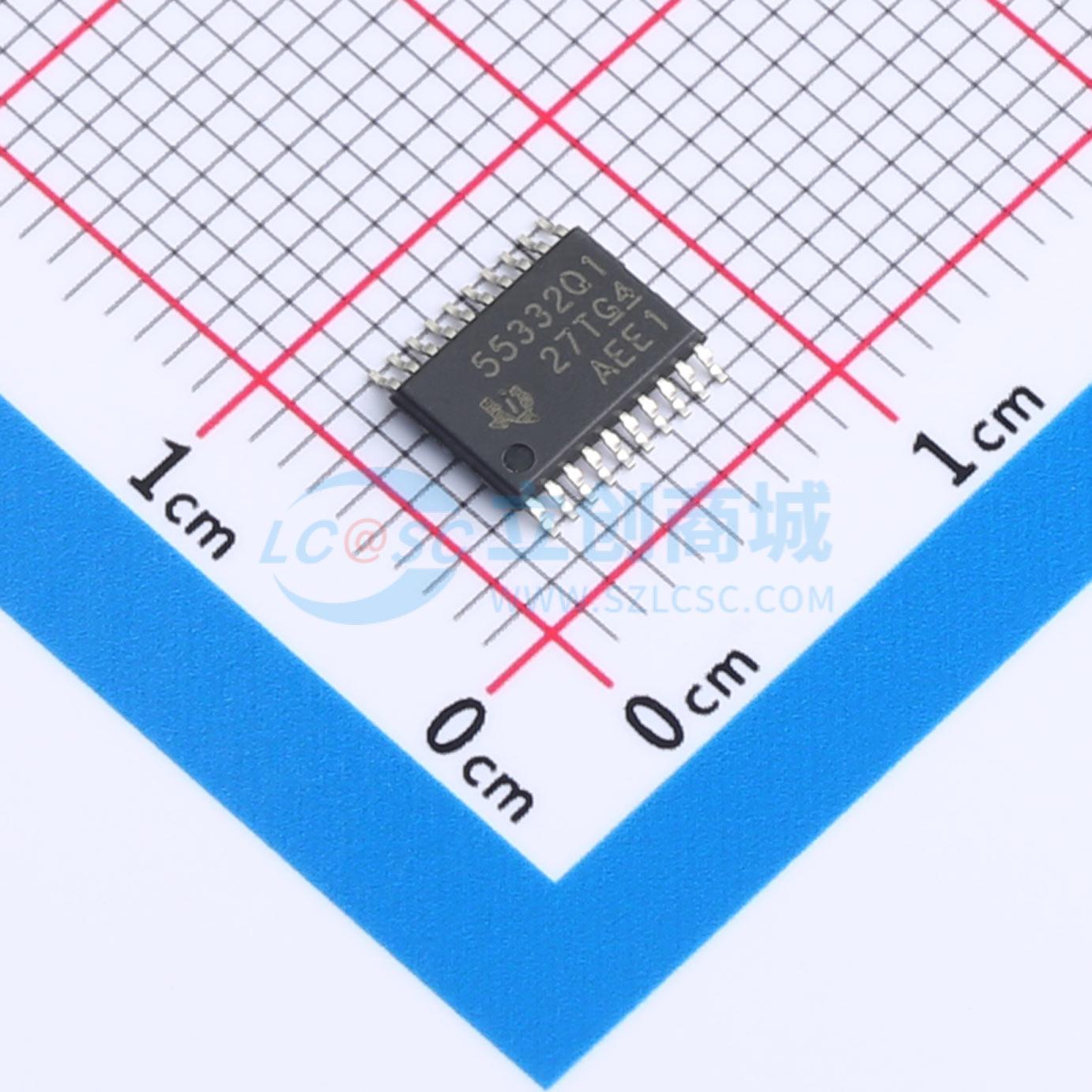

TPS55332QPWPRQ1

2.2-MHz 60-V 输出升压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55332-Q1 是一款单片高压开关调节器,具有集成的3A、60V功率MOSFET。该设备可以配置为开关模式升压电源供应,具有电压监视器。工作输入电压范围为1.5 V至40 V,峰值内部开关电流为5.7 A（典型值）。开关频率范围为80kHz至2.2MHz,允许使用低轮廓电感器和低值输入和输出电容器。设备具有软启动、脉冲限流和热保护等功能。
品牌名称: TI(德州仪器)
商品型号: TPS55332QPWPRQ1
商品编号: C2071400
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

TPS55332是一款单片高压开关稳压器，集成了3-A、60-V功率MOSFET。该器件可配置为带有电压监控器的开关模式升压电源。一旦内部电路在最低3.6 V输入电源下稳定，系统的输入电压范围可为1.5 V至40 V，以维持固定的升压输出电压。为实现最佳性能，应设置VIN/Vout比率，使所需的最小占空比脉冲 > 150 ns。监控电路会监测稳压输出，并在输出电压降至设定值以下时发出指示。TPS55332的开关频率范围为80 kHz至2.2 MHz，允许使用薄型电感器和低容值的输入及输出电容器。外部环路补偿使用户能够根据适当的工作条件灵活优化转换器响应。使用使能引脚（EN）可将关断电源电流降至1 μA。该器件具备内置保护功能，如使能周期软启动、逐脉冲电流限制，以及因功耗过大而进行的热感应和关断。

商品特性

可承受高达60 V的瞬态电压
升压输入工作范围为1.5 V至40 V（VIN）
内部开关峰值电流：5.7 A（典型值）
2.5 V ± 1.5%反馈电压基准
80 kHz至2.2 MHz开关频率
高耐压使能输入，用于开/关状态控制
使能周期软启动
内部功率开关的压摆率控制
用于同步的外部时钟输入
宽带宽误差放大器的外部补偿
可编程上电复位延迟
针对快速负瞬态的复位功能滤波时间
可编程欠压输出监控，若输出降至设定阈值以下则发出复位信号
热关断功能，在功耗过大时保护器件
ILIM阈值保护（电流限制）
工作结温范围：-40℃至150℃
采用热增强型20引脚HTSSOP PowerPAD封装

应用领域

照明
电池供电应用
符合汽车应用要求

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.5V~40V
	输出电压	2.5V~50V
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	8mA
	开关管(内置/外置)	内置
	输出类型	-
