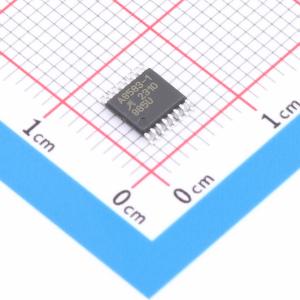

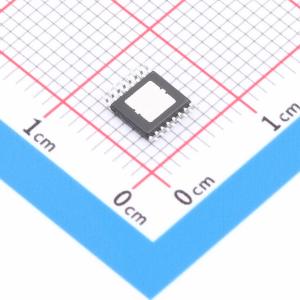

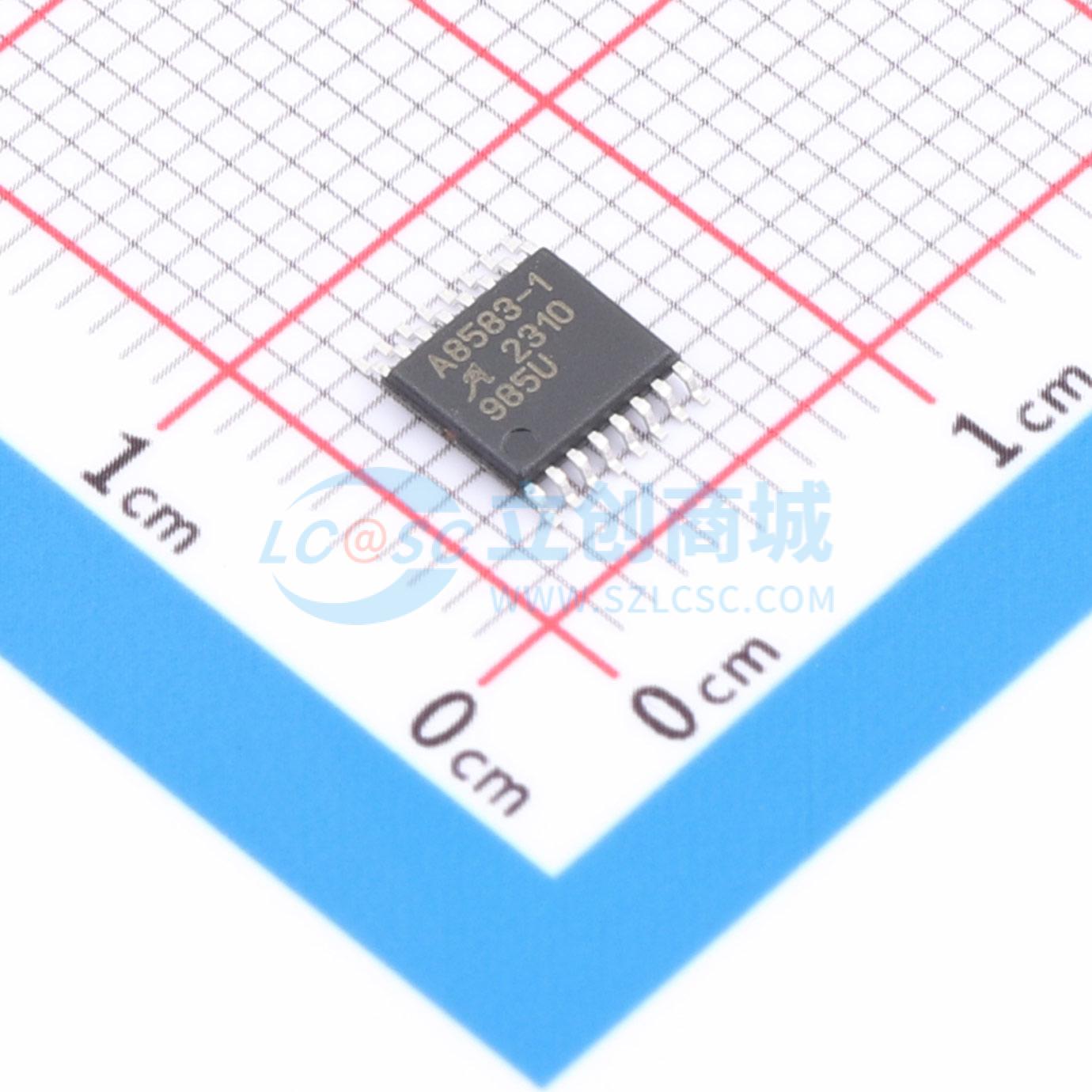

A8583KLPTR-T
宽输入电压、2.4MHz、3.5A异步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A8583是一款异步降压调节器,支持宽输入电压范围（4.7至36 V）,最大输出电流可达3.5 A。它集成了低阻抗的高侧N通道MOSFET,采用电流模式控制,提供简单补偿、出色的环路稳定性和快速瞬态响应。A8583具有外部补偿、可调开关频率、软启动时间、使能/同步输入、电源正常（POK）输出等特性。此外,还具备多种保护功能,如欠压锁定（UVLO）、逐周期限流（OCP）、hiccup模式短路保护（HIC）、过温保护（TSD）等。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A8583KLPTR-T
- 商品编号
- C2071379
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.7V~36V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
A8583是一款可调频率、高输出电流的PWM稳压器，集成了低电阻高端N沟道MOSFET。A8583采用电流模式控制，可实现简单补偿、出色的环路稳定性和快速瞬态响应。A8583利用外部补偿，可适配各种功率元件，在不牺牲稳定性的前提下优化瞬态响应。 A8583可将4.7至36 V的输入电压调节至低至0.8 V的输出电压，且能够提供至少3.5 A的负载电流。A8583的特性包括：外部可调的开关频率、可通过外部设置的软启动时间以最小化浪涌电流、用于使能VOUT和/或同步PWM开关频率的EN/SYNC输入，以及用于指示VOUT是否处于稳压范围内的电源正常（POK）输出。A8583仅在需要时开启低端FET为自举电容充电，而非每个PWM周期都进行充电。这提高了轻载效率，在2 MHz时可实现低至3.5 mA的空载电流。A8583控制电路的睡眠模式电流小于3 μA。 保护特性包括输入欠压锁定（UVLO）、逐脉冲过流保护（OCP）、打嗝模式短路保护（HIC）、过压保护（OVP）和热关断（TSD）。此外，A8583还提供独特的缺失二极管（D1）保护、开路保护、相邻引脚短路保护以及每个引脚的接地短路保护，以满足最严苛的应用需求。 A8583器件采用带有外露焊盘的16引脚TSSOP封装，以增强散热性能。该器件无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 通过汽车AEC - Q100认证
- 宽工作电压范围：4.7至36 V
- 欠压锁定（UVLO）停止阈值为3.8 V（典型值）
- 支持40 V输入，用于浪涌和负载突降测试
- 能够提供至少3.5 A的稳态输出电流
- 可调输出电压低至0.8 V
- 内置70 mΩ高端开关MOSFET
- 可调开关频率fSW：0.25至2.4 MHz
- 可与外部时钟同步：1.2xfSW至1.5xfSW
- 睡眠模式供电电流小于3 μA
- 可通过SS引脚外部设置软启动时间
- 极低的空载电流，典型值为3.5 mA
- 支持预偏置启动
- 电源正常（POK）输出
- 逐脉冲限流（OCP）
- 打嗝模式短路保护（HIC）
- 过温保护（TSD）
- 过压保护（OVP）
- 缺失异步二极管（D1）保护
- 耐受开路和相邻引脚短路
- 每个引脚耐受接地短路
- 外部可调补偿
- 使用陶瓷输出电容时稳定
应用领域
- GPS/信息娱乐系统
- 汽车音响
- 家用音响
- 网络和电信
