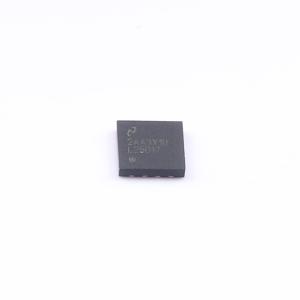

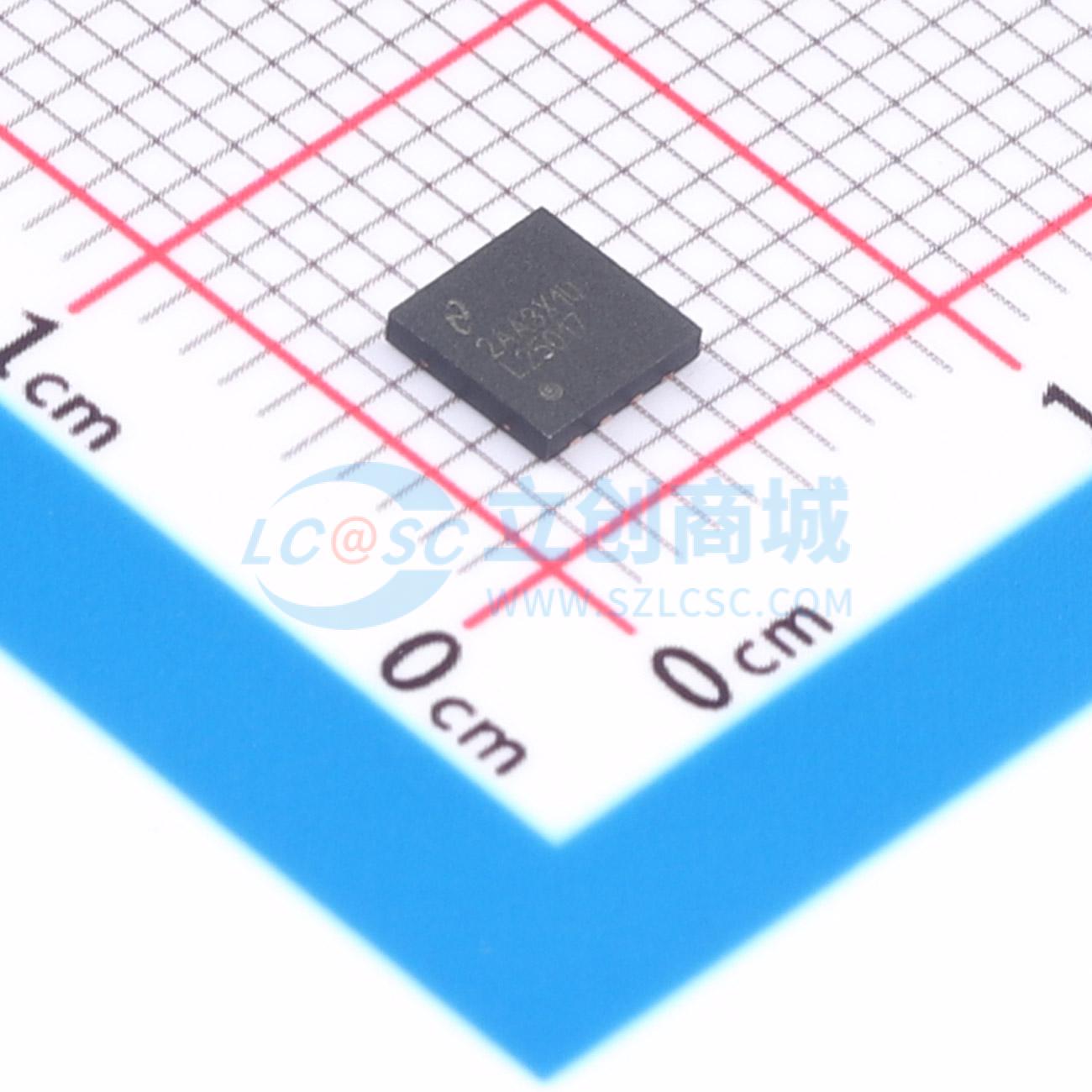

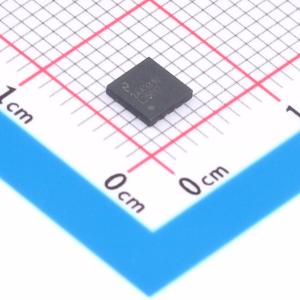

LM25017SD/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25017 7.5-48V 宽输入电压，650mA 恒定导通时间同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM25017SD/NOPB
商品编号: C2071377
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM25017 器件是一款 48V、650mA 同步降压稳压器，其集成了高侧和低侧金属氧化物半导体场效应晶体管(MOSFET)。LM25017 器件所采用的恒定导通时间(COT) 控制方案无需环路补偿，可提供出色的瞬态响应，并且可实现超高降压比。导通时间与输入电压成反比，这使得整个输入电压范围内的频率几乎保持恒定。高压启动稳压器为 IC 的内部运行以及集成栅极驱动器提供了偏置电源。

峰值电流限制电路可防止出现过载情况。欠压锁定(UVLO) 电路支持对输入欠压阈值和迟滞进行单独编程。其他的保护特性包括：热关断和偏置电源欠压闭锁(VCC UVLO)。

LM25017 器件采用 WSON-8 和 HSOP-8 塑料封装。

商品特性

7.5V 至 48V 宽输入范围
集成了 650mA 高侧和低侧开关
无需肖特基二极管
恒定导通时间控制
无需环路补偿
超快瞬态响应
接近恒定的运行频率
智能峰值电流限制
可调节输出电压（以 1.225V 为基准电压）
精度为 2% 的反馈基准电压
频率可调至 1MHz
可调欠压锁定 (UVLO)
远程关断
热关断
使用 LM25017 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

工业设备
智能电表
电信系统
隔离式偏置电源 (Fly-Buck™)

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7.5V~48V
	输出电压	1.225V~40V
	输出电流	650mA
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
