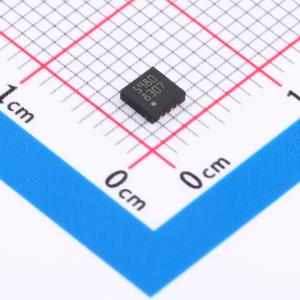

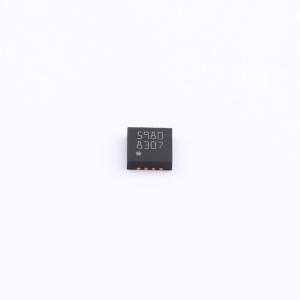

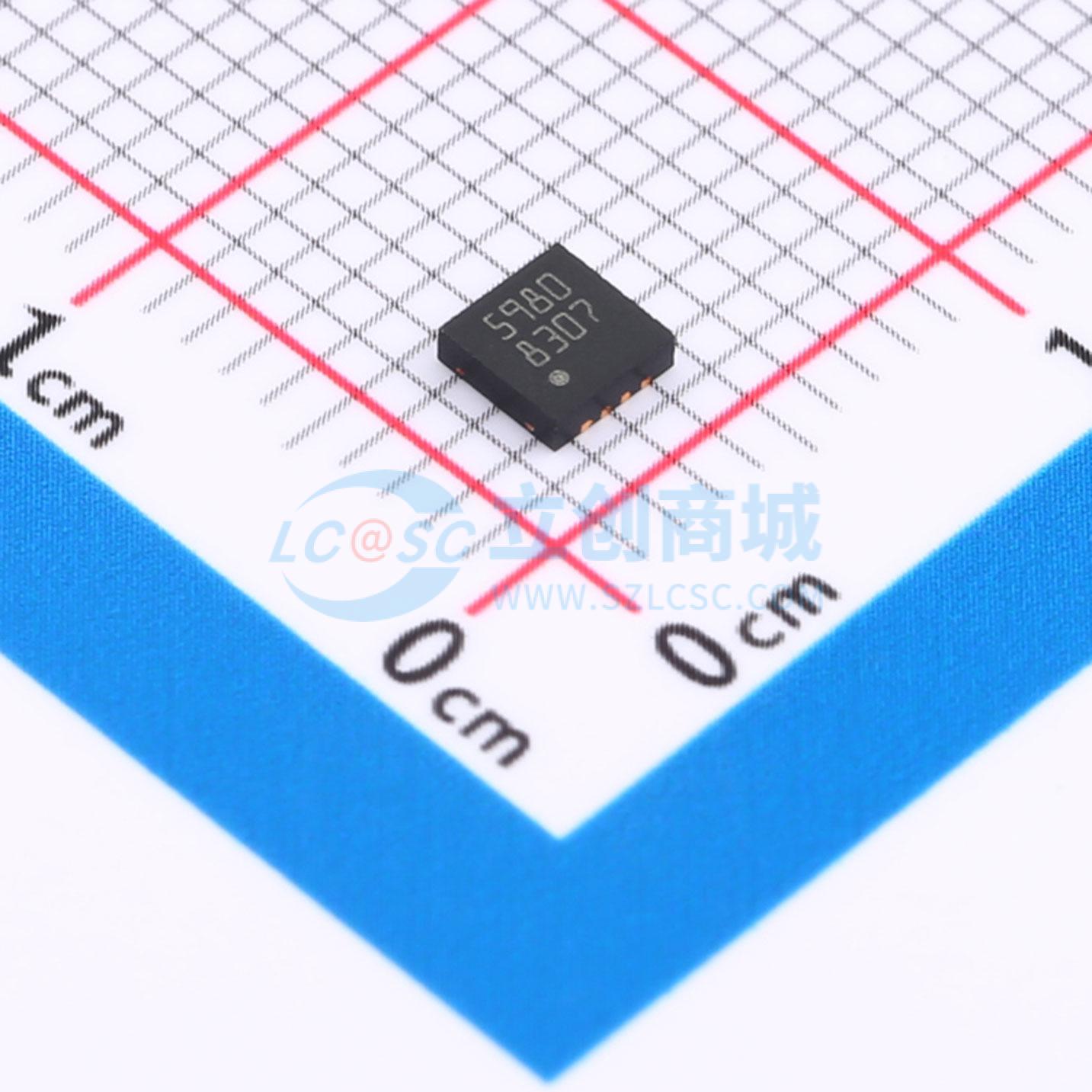

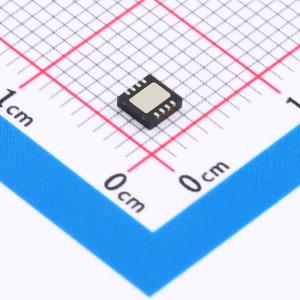

L5980TR
0.7A降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L5980是一款0.7A降压开关稳压器,输入电压范围为2.9V至18V,输出电压可调范围为0.6V至Vin。该器件具有内部1A限流嵌入式功率MOSFET,开关频率为250kHz,可编程高达1MHz。L5980还具有低静态电流、软启动和过流保护等功能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L5980TR
- 商品编号
- C2071297
- 商品封装
- VFQFPN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~18V | |
| 输出电压 | 600mV~18V | |
| 输出电流 | 700mA | |
| 开关频率 | 250kHz~1MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L5980是一款降压型开关稳压器，内置电流限制为1 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供超过0.7 A的直流电流。 输入电压范围为2.9 V至18 V，输出电压可从0.6 V设置到输入电压（VIN）。该器件的最小输入电压为2.9 V，也适用于3.3 V总线。 该器件所需的外部元件最少，内置一个250 kHz的开关频率振荡器，可通过外部调节将频率提高至1 MHz。 采用带裸露焊盘的VFQFPN8封装，可将热阻RthJA降至约60 ℃/W。
商品特性
- 0.7 A直流输出电流
- 2.9 V至18 V输入电压
- 输出电压可从0.6 V开始调节
- 250 kHz开关频率，可编程至1 MHz
- 内置软启动和禁止功能
- 低压差工作：100%占空比
- 电压前馈
- 零负载电流工作
- 过流和热保护
- 3 x 3 mm VFQFPN8封装
应用领域
- 消费类：机顶盒、DVD、DVD刻录机、汽车音响、液晶电视和显示器
- 工业类：充电器、可编程逻辑器件（PLD）、可编程逻辑阵列（PLA）、现场可编程门阵列（FPGA）
- 网络类：数字用户线路（XDSL）、调制解调器、直流-直流模块
- 计算机类：光存储设备、硬盘驱动器、打印机、音频/图形卡
- LED驱动
