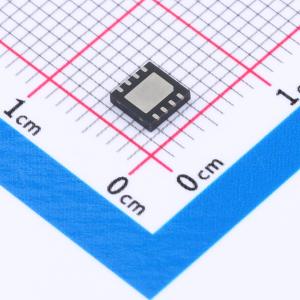

温馨提醒：图片仅供参考，商品以实物为准
ST1S41PUR
4A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST1S41是一款内部补偿的850 kHz固定频率PWM同步降压调节器。ST1S41的输入电压范围为4.0 V至18 V，可将输出电压调节至低至0.8 V，最高可达输入电压（VIN）。ST1S41集成了导通电阻为95 mΩ的高端开关和导通电阻为69 mΩ的同步整流器，在输出电压极低的情况下仍能实现极高的效率
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S41PUR
- 商品编号
- C2071349
- 商品封装
- VFQFPN-8L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 4A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S41是一款内部补偿的850 kHz固定频率PWM同步降压稳压器。ST1S41的输入电压范围为4.0 V至18 V，可将输出电压调节至低至0.8 V，最高可达输入电压。 ST1S41集成了95 mΩ的高端开关和69 mΩ的同步整流器，在极低输出电压下仍能实现高效率。 采用内部补偿的峰值电流模式控制，以最少的元件数量提供了非常紧凑的解决方案。 ST1S41提供VFQFPN 4 mm x 4 mm 8引脚封装和HSOP - 8封装。
商品特性
- 4 A输出电流
- 4.0 V至18 V输入电压
- 输出电压可从0.8 V开始调节
- 850 kHz开关频率
- 内部软启动
- 集成95 mΩ和69 mΩ功率MOSFET
- 全陶瓷电容
- 启用逐周期电流限制
- 电流折返式短路保护
- VFQFPN 4x4 - 8L和HSOP - 8封装
应用领域
- μP/ASIC/DSP/FPGA内核及I/O电源
- 机顶盒、电视、DVD的负载点电源
- 光存储、硬盘驱动器、打印机、音频/显卡
