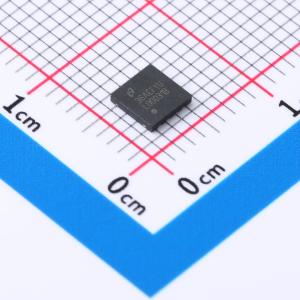

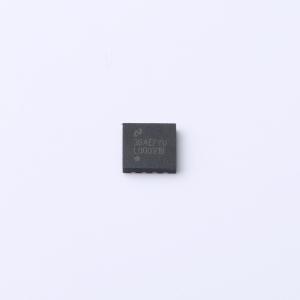

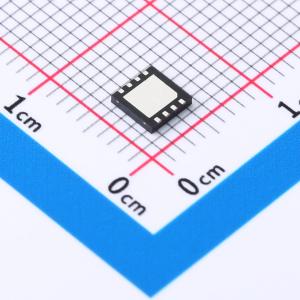

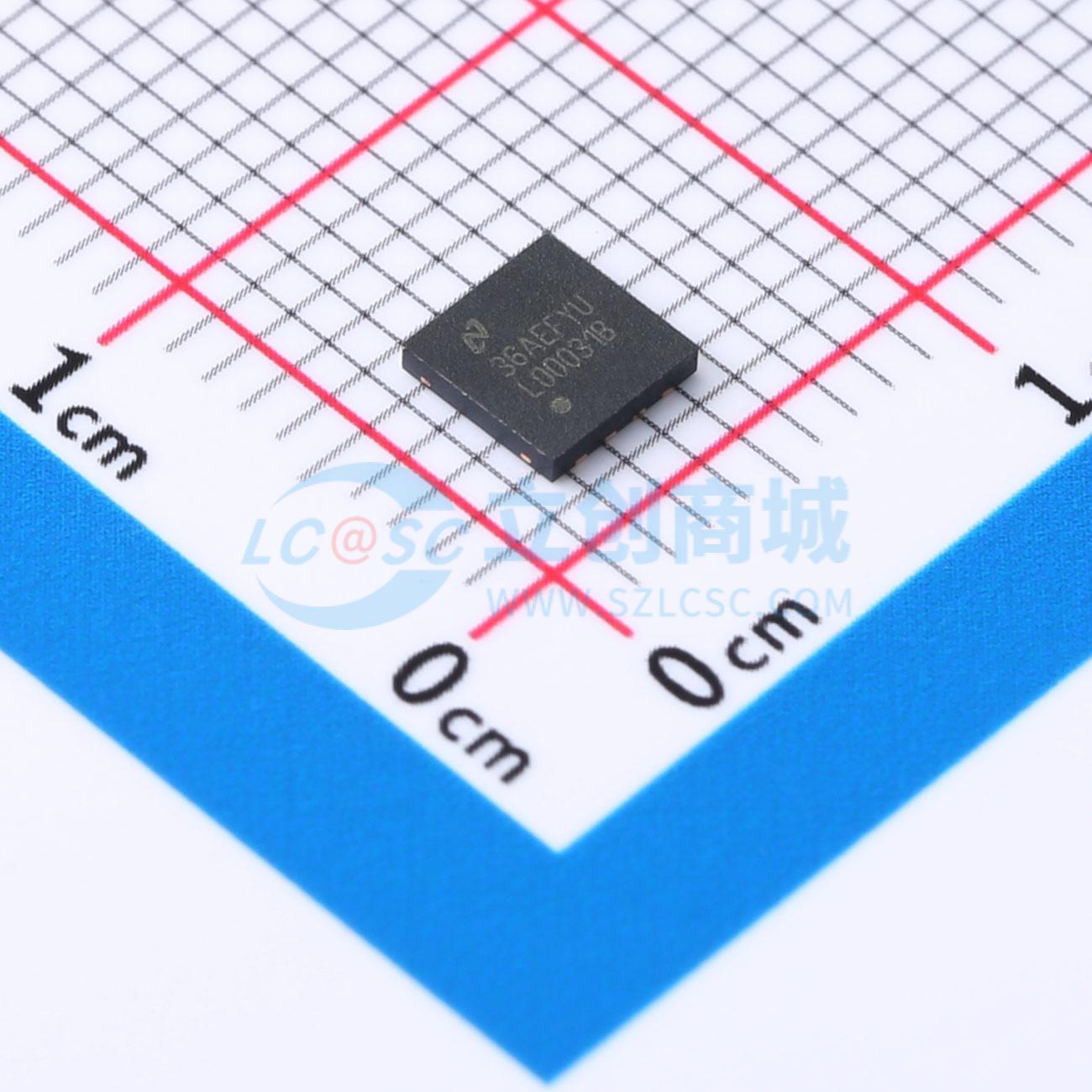

温馨提醒：图片仅供参考，商品以实物为准

LM5007SDX/NOPB

具有80V集成功率MOSFET的直流/直流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5007是一款多功能同步降压直流/直流转换器,工作输入电压范围为9V至75V,具有集成型80V、0.7A N通道降压开关。该器件采用滞环控制方案,具有近似恒定的开关频率,无需控制环路补偿,提供快速瞬态响应和高精度2.5V基准电压。其他保护特性包括Vcc和栅极驱动欠压锁定、热关断保护和智能电流限制。
品牌名称: TI(德州仪器)
商品型号: LM5007SDX/NOPB
商品编号: C2071304
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.557143克(g)

商品参数

商品概述

LM5007 0.5A降压开关转换器具有实现低成本高效率的降压稳压器所需的全部功能。此高电压转换器具有集成型80V、0.7A N通道降压开关，可在9V至75V的输入电压范围内运行。该器件易于实施，采用8引脚VSSOP封装和热增强型8引脚WSON封装。该转换器使用了滞环控制方案，PWM导通时间与VIN成反比。凭借这一特性，该器件在负载和输入电压发生变化时，工作频率能够保持相对恒定。滞环控制无需任何环路补偿并可提供快速瞬态响应。该器件实现了智能电流限制，其强制关闭时间与VOUT成反比。该电流限制方案可在减小负载电流折返的同时确保实现短路保护。其他保护特性包括通过自动恢复功能实现的热关断、VCC和栅极驱动欠压锁定以及最大占空比限幅器。

商品特性

多功能同步降压直流/直流转换器
工作输入电压范围：9V至75V
集成型80V 0.7A N通道降压开关
内部高电压VCC稳压器
可调节输出电压
高效运行
自适应恒定导通时间控制架构
超快速瞬态响应
无需控制环路补偿
高精度2.5V基准电压
低输入静态电流
智能电流限制保护
VCC和栅极驱动UVLO保护
具有迟滞的热关断保护
外部关断控制
8引脚VSSOP和WSON封装
使用WEBENCH电源设计器创建定制稳压器设计

应用领域

非隔离式直流/直流降压稳压器
次级侧高电压后稳压器
48V汽车系统

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~75V
	输出电压	-
	输出电流	500mA
	开关频率	380kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	675uA
	开关管(内置/外置)	内置
	输出类型	可调
