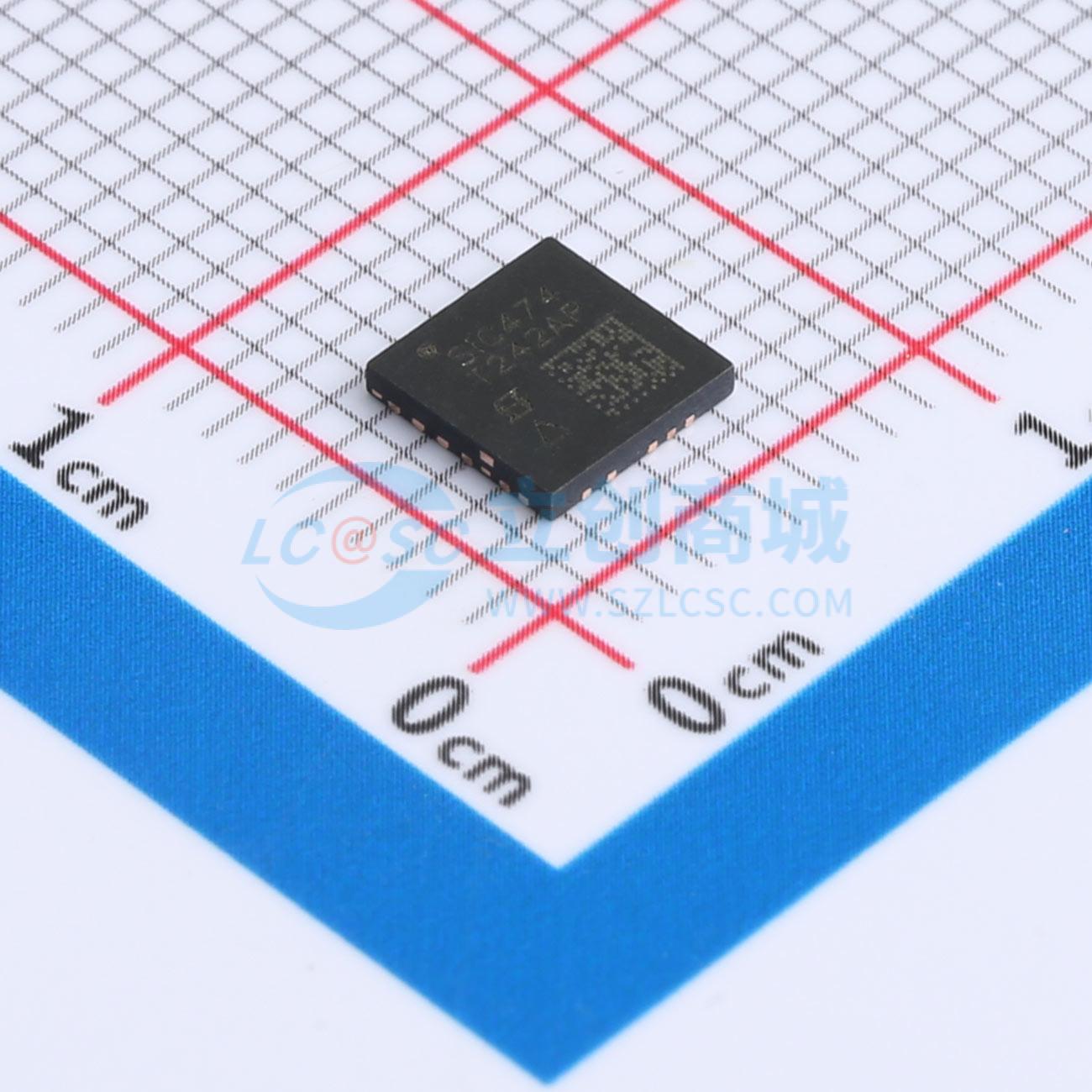

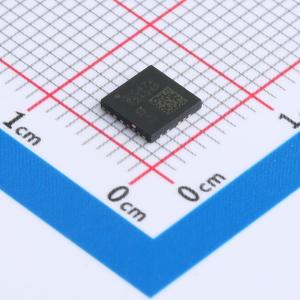

SIC474ED-T1-GE3

SiC47x 是一系列宽输入电压、高效率的同步降压稳压器，集成了高端和低端功率 MOSFET。其功率级能够在高达 2 MHz 的开关频率下提供高连续电流。该稳压器可从 4.5 V 至 55 V 的输入轨产生低至 0.8 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。 SiC47x 的架构可实现超快瞬态响应，同时在极轻负载下所需输出电容最小且纹波调节精度高。无论使用何种类型的输出电容（包括低 ESR 陶瓷电容），该器件都能确保环路稳定。此外，该器件还采用了节能方案，显著提高了轻载效率。该稳压器集成了一套完整的保护功能，包括过流保护（OCP）、输出过压保护（OVP）、短路保护（SCP）、输出欠压保护（UVP）和过温保护（OTP）。它还具备输入轨欠压锁定（UVLO）和用户可编程软启动功能。 SiC47x 系列有 3 A、5 A、8 A、12 A 四种规格，采用 5 mm×5 mm 无铅（Pb）增强型功率 MLP55 - 27L 封装，引脚兼容。

• 通用性强
  • 单电源工作电压范围为 4.5 V 至 55 V
  • 输出电压可调，低至 0.8 V
  • 符合 RoHS 标准，无卤素
  • 可扩展解决方案：3 A、5 A、8 A、12 A
  • 带预偏置启动的输出电压跟踪和排序功能
  • 在 -40 ℃ 至 +125 ℃ 温度范围内，输出电压精度为 ±1 %
• 高效率
  • 峰值效率达 98 %
  • 关断时电源电流为 4 μA
  • 非开关状态下工作电流为 235 μA
• 高度可配置
  • 开关频率可在 100 kHz 至 2 MHz 范围内调节
  • 软启动时间和电流限制均可调
  • 三种工作模式：强制连续导通、节能或超声波模式
• 坚固可靠
  • 输出过压保护
  • 带自动重试功能的输出欠压/短路保护
  • 电源正常标志和过温保护
  • 由 Vishay PowerCAD 在线设计仿真工具提供支持

• 工业与自动化
• 家庭自动化
• 工业和服务器计算
• 网络、电信和基站电源
• 非稳压墙式变压器
• 机器人技术
• 高端业余电子设备：遥控汽车、飞机和无人机
• 电池管理系统
• 电动工具
• 自动售货机、ATM 和老虎机
