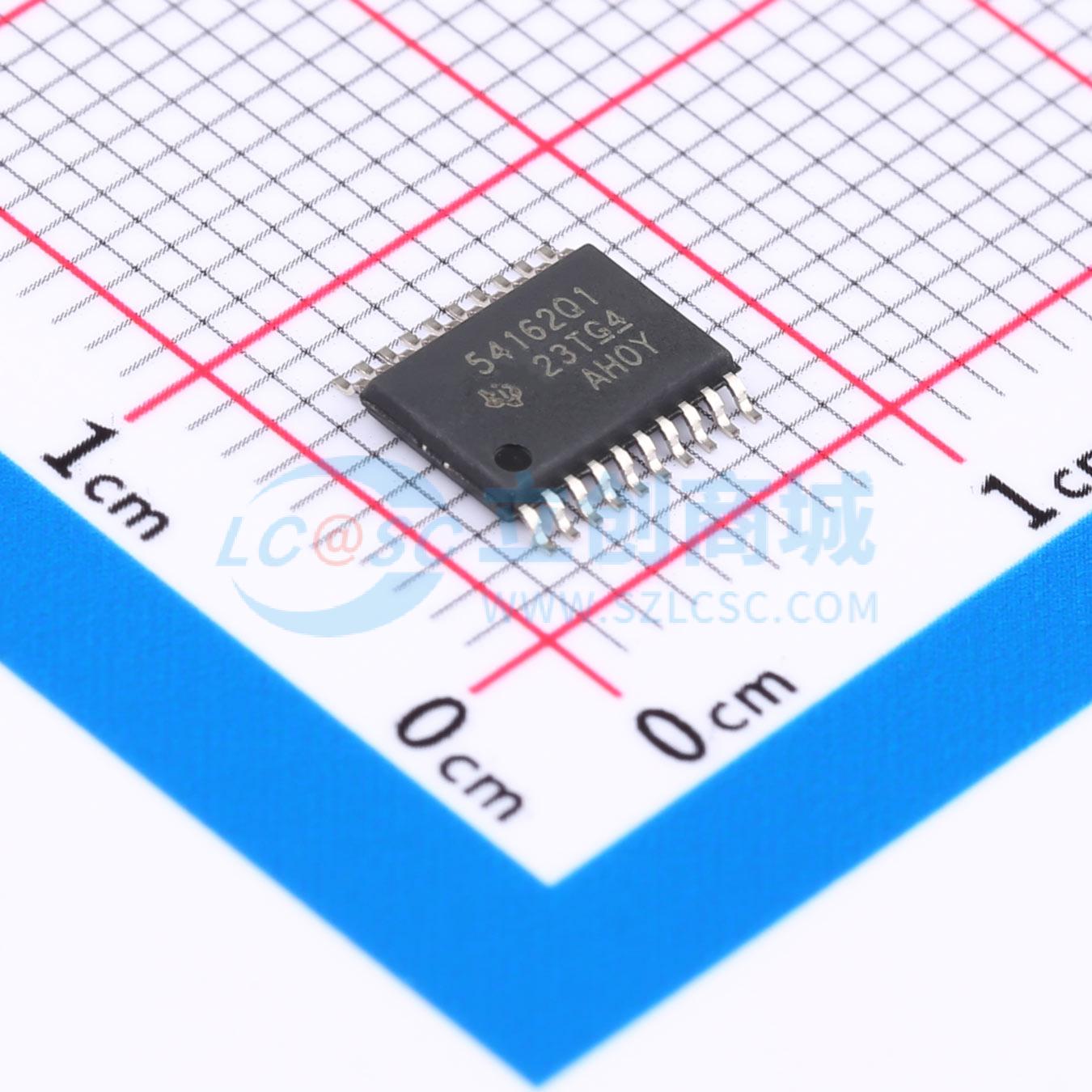

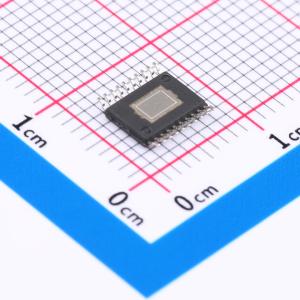

TPS54162QPWPRQ1

3.6V至48V输入范围的低静态电流同步降压转换器

描述: TPS54162-Q1是一款3.6V至48V输入范围的低静态电流同步降压转换器。该器件具有可编程过压和欠压保护功能,最大负载电流为1A,典型静态电流为50μA。开关频率范围为200kHz至2.2MHz,支持外部同步。该器件适用于汽车应用,具有高电压耐受能力和热关断保护。
品牌名称: TI(德州仪器)
商品型号: TPS54162QPWPRQ1
商品编号: C2071337
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TPS54162是一款降压开关模式电源，集成了电压监控器和NMOS开关场效应管。集成的输入电压前馈拓扑改善了电压模式降压稳压器的线路瞬态调节性能。该稳压器具备逐周期电流限制功能。该器件还具备轻载条件下的低功耗模式，可将电源电流降至50 μA（典型值）。将EN引脚拉低，电源关断电流可降至1 μA（典型值）。

漏极开路复位信号可指示标称输出电压何时降至由外部电阻分压器网络设置的复位阈值以下。输出电压启动斜坡由软启动电容控制。当输入电源电压降至2.6 V时，内部欠压关断功能将被激活。该器件在输出过载时通过频率折返操作进行保护，还具备热关断保护功能。

商品特性

异步开关模式稳压器，工作范围3.6 V至48 V，可承受高达60 V的瞬态电压
最大负载电流1 A
典型静态电流50 μA
开关频率200 kHz至2.2 MHz
0.8 V ± 1.5% 电压基准
高耐压使能输入
使能周期软启动
内部功率开关的压摆率控制
轻载条件下的低功耗模式
上电复位可编程延迟
误差放大器外部补偿
快速负瞬变的复位功能滤波时间
可编程过压、欠压
输出监控
热感应和关断
开关电流限制保护
场效应管短路和过流保护
结温范围：-40℃至150℃
20引脚HTSSOP封装

应用领域

符合汽车应用要求
汽车远程信息处理系统
导航系统
车载仪表盘
电池供电应用

交货周期

订货83-85个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~48V
	输出电压	900mV~18V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
