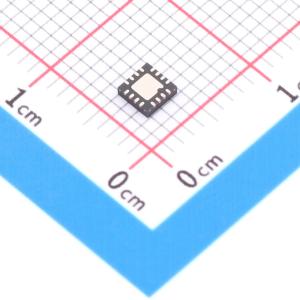

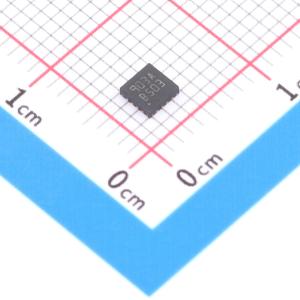

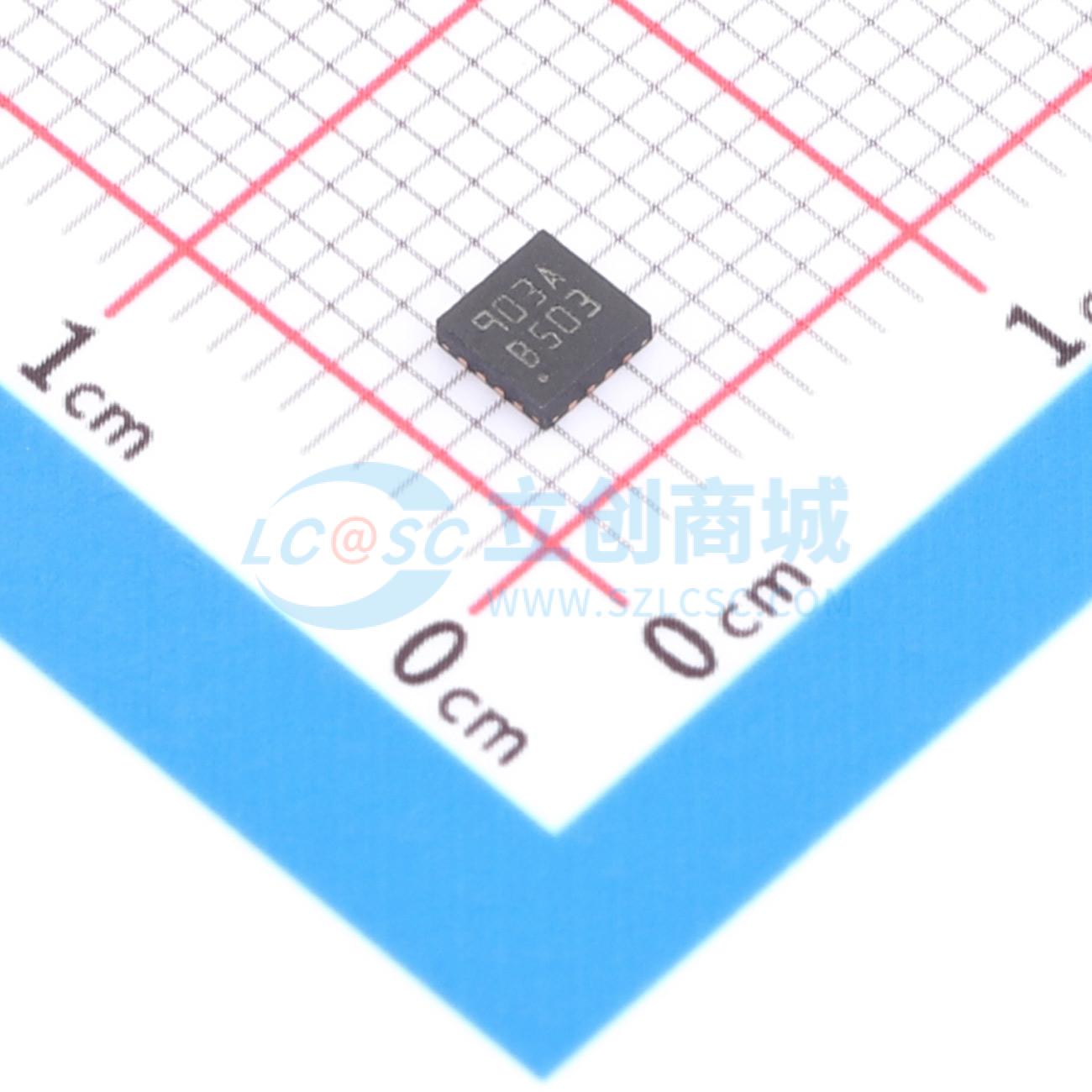

PM8903ATR

3A降压型单片开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PM8903A是一款高效率的单片降压开关稳压器,设计用于提供高达3A的连续输出电流。该IC的工作输入电压范围为2.8V至6V,输出电压可调,精度为1%。具有内置35mΩMOSFET、1.1MHz开关频率、脉冲跳过模式和多种保护功能。
品牌名称: ST(意法半导体)
商品型号: PM8903ATR
商品编号: C2071345
商品封装: VFQFPN-16(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

PM8903A是一款高效单片降压开关稳压器，设计用于提供高达3 A的连续电流。该IC的输入电压（VIN）范围为2.8 V至6 V。 PM8903A具有低电阻集成nMOS和专有的脉冲跳跃模式，可在所有负载范围内实现最佳效率。电压模式控制环路允许使用最广泛的输出滤波器。电流检测具有内部热补偿功能，以实现最佳精度。集成的0.6 V参考电压可在温度变化时以±1%的精度调节输出电压。开关频率通常设置为1.1 MHz，也可编程为0.8 MHz或1.0 MHz。异相同步可降低输入均方根电流。 PM8903A提供精确的双阈值过流保护以及过压/欠压和过温保护。PGOOD输出可轻松提供输出电压的实时信息。 PM8903A采用3 x 3 mm的VFQFPN16封装。

商品特性

集成35 mΩ MOSFET，实现高效率
3 A连续输出电流
2.8至6 V输入电压（VIN）
2.9至5.5 V电源电压（VCC）
输出电压可调至低至0.6 V
1%的输出电压精度
1.1 MHz开关频率工作
PSKIP模式优化轻载效率
内置自举二极管
跨高端和低端MOSFET的热补偿无损耗电流检测
过压/欠压/过流和过温保护
内部软启动和软停止
交错同步（最多2个IC）
电源正常输出
关断功能（静态电流<15 μA）
3 x 3 mm紧凑的VFQFPN16封装

应用领域

子系统电源
CPU、DSP和FPGA电源
分布式电源
通用DC-DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

4.8折起

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~6V
	输出电压	600mV~6V
	输出电流	3A
	开关频率	800kHz~1.1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
