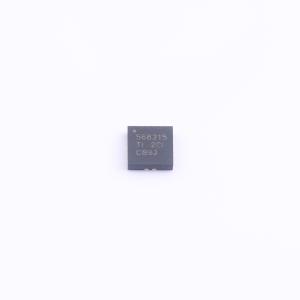

温馨提醒：图片仅供参考，商品以实物为准
TPS568215RNNT
TPS568215RNNT
- 描述
- TPS568215 具有 D-CAP3 控制功能的 4.5V 至 17V、8A 同步 SWIFT™ 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS568215RNNT
- 商品编号
- C2071333
- 商品封装
- VQFN-18(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 8A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 |
商品概述
TPS568215是一款单片8A同步降压转换器，具有自适应导通时间D-CAP3™控制模式。该器件集成了RDS(on)较低的功率MOSFET，简单易用并且高效运行，所需外部组件最少，适用于空间受限的电源系统。主要特性包括非常精确的基准电压、快速负载瞬时响应、提升轻载效率的自动跳跃工作模式、可调节电流限值并且无需外部补偿。强制持续传导模式有助于满足高性能DSP和FPGA应用的严格电压调节精度要求。TPS568215采用耐热增强型18引脚HotRod™四方扁平无引线(QFN)封装，经设计在 -40°C至150°C的结温范围内额定运行。TPS568215与TPS56C215引脚兼容，用户可在6A至12A范围内灵活选择采用同一封装的解决方案。
商品特性
- 集成19mΩ和9.4mΩ金属氧化物半导体场效应晶体管(MOSFET)
- 可选FSW：400kHz、800kHz和1.2MHz
- 可调节电流限制设置，具有断续重启功能
- 整个温度范围内的基准电压为0.6V±1%
- 支持5V外部可选偏置功能，以提升效率
- D-CAP3™针对快速瞬态响应的控制模式
- 实现精密输出电压纹波的可选强制连续导通模式(FCCM)或实现高轻载效率的自动跳跃Eco-mode™
- 0.6V至5.5V输出电压范围
- 支持陶瓷输出电容
- 针对预偏置输出的单调性启动
- 可调节软启动，默认软启动时间为1ms
- -40°C至150°C运行结温
- 小型3.5mm x 3.5mm HotRod™四方扁平无引线(QFN)封装
- 由WEBENCH设计中心提供支持
应用领域
- 服务器和存储
- 机顶盒和高端数字电视(DTV)
- 网络互联和电信、负载点(POL)
- IPC和工厂自动化
