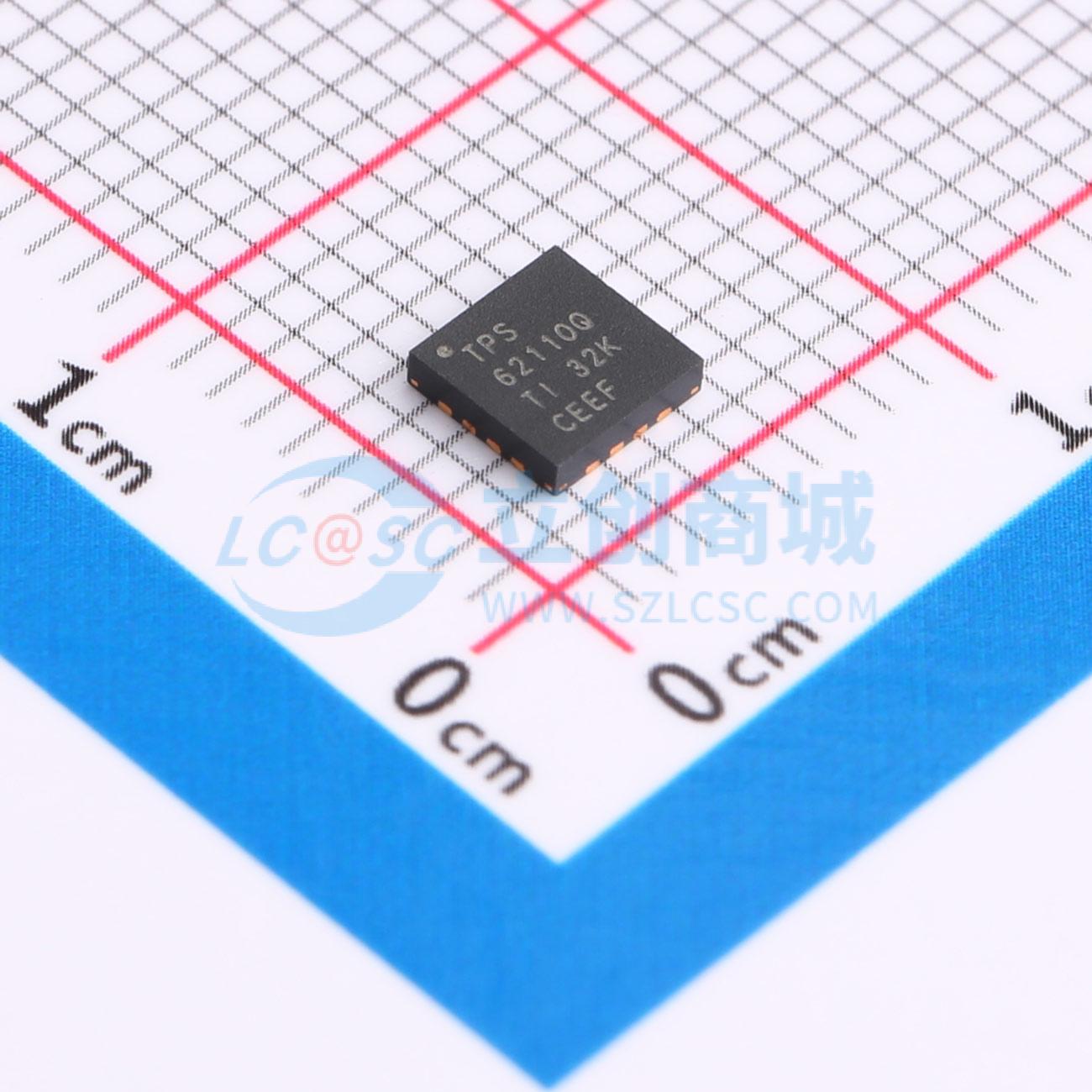

温馨提醒：图片仅供参考，商品以实物为准

TPS62110QRSARQ1

TPS62110-Q1 1.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62110-Q1 是一款高效同步降压转换器,适用于汽车应用。它支持高达 1.5A 的输出电流,具有宽输入电压范围（3.1V 至 17V）,可调输出电压范围（1.2V 至 16V）,并支持外部时钟同步（最高 1.4MHz）。该器件在轻载条件下进入省电模式,以保持高效率。它还具有过温保护和过流保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS62110QRSARQ1
商品编号: C2071315
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.237克(g)

商品参数

商品概述

TPS62110是一款低噪声同步降压型直流-直流转换器，非常适合由两节锂离子电池或12V、15V电源轨供电的系统。 TPS62110是一款同步PWM转换器，集成了N沟道和P沟道功率MOSFET开关。采用同步整流技术提高效率并减少外部元件数量。为了在较宽的负载电流范围内实现最高效率，该转换器在轻负载电流时会进入节能脉冲频率调制（PFM）模式。工作频率通常为1MHz，允许使用小值的电感和电容。该器件可与0.8MHz至1.4MHz范围内的外部时钟信号同步。为实现低噪声运行，转换器可仅在PWM模式下工作。在关断模式下，电流消耗降至2μA以下。TPS62110采用16引脚（RSA）QFN封装，工作环境温度范围为-40℃至125℃。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃
器件HBM ESD分类等级为H2，器件CDM ESD分类等级为C3B
高效同步降压转换器，效率高达95%
工作输入电压范围为3.1V至17V
输出电压范围可在1.2V至16V之间调节
可与最高1.4MHz的外部时钟信号同步
由于采用PFM/PWM工作模式，在较宽的负载电流范围内具有高效率
100%最大占空比，实现最低压降
静态电流典型值为20μA
具备过温及过流保护功能
采用16引脚QFN封装

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.1V~17V
	输出电压	1.153V~16V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
