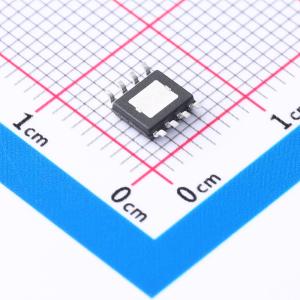

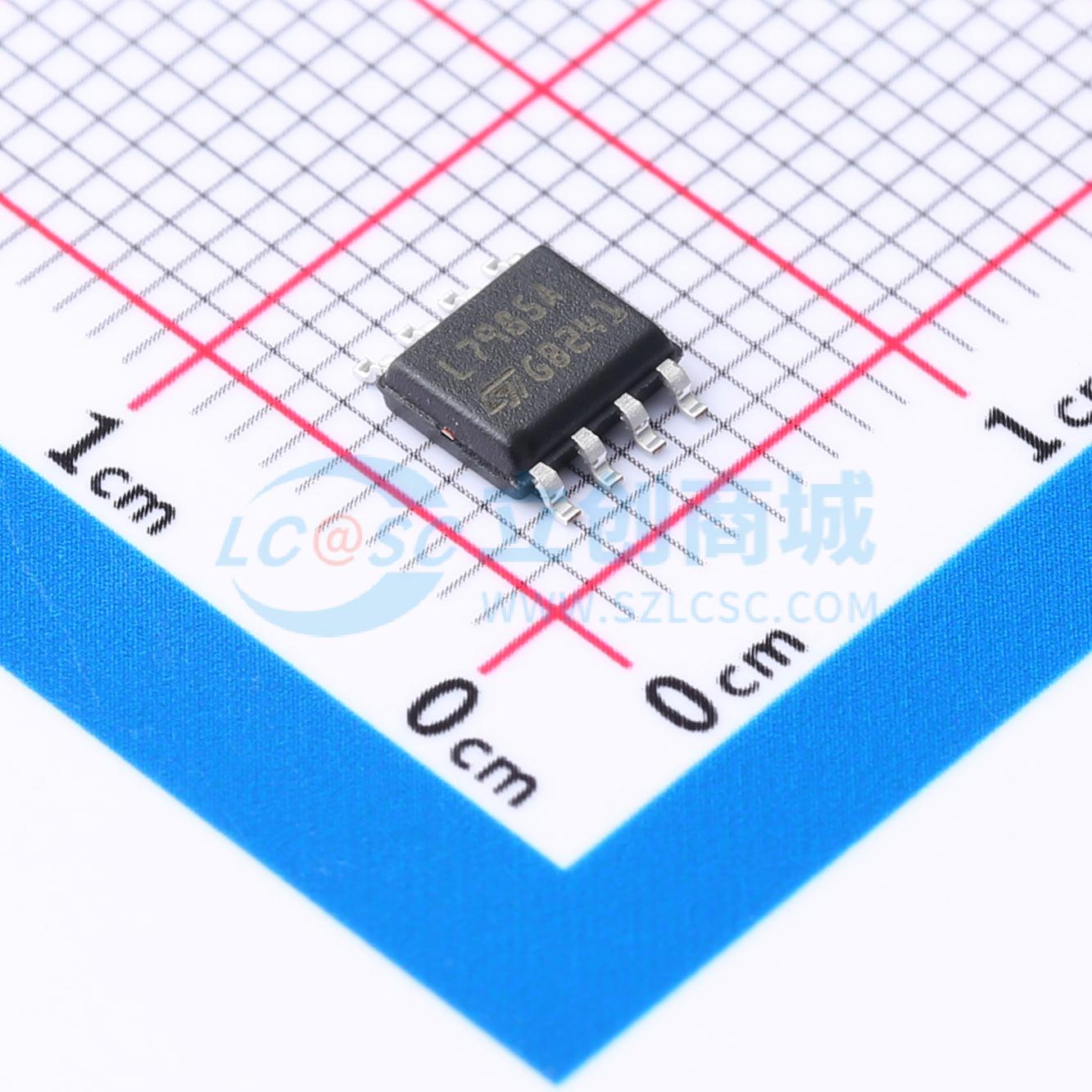

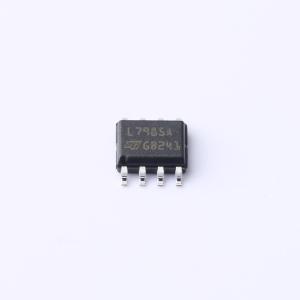

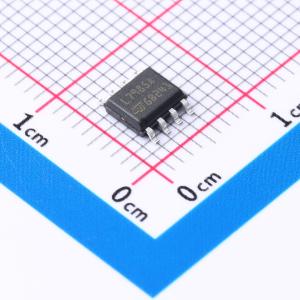

L7985ATR

2A降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7985/A 是一款降压型开关稳压器，内置电流限制为 2.5 A（最小值）的功率 MOSFET，因此根据应用条件，它能够向负载提供高达 2 A 的电流。
品牌名称: ST(意法半导体)
商品型号: L7985ATR
商品编号: C2071310
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.37克(g)

商品参数

商品概述

L7985/A是一款降压开关调节器，内置限流为2.5A（最小值）的功率MOSFET，因此根据应用条件，它可以向负载提供高达2A的电流。输入电压范围为4.5V至38V，而输出电压可以从0.6V设置到VIN。仅需最少数量的外部组件，并且内部包含一个250kHz的开关频率振荡器，该振荡器可以外部调整至1MHz。DFN和HSOP封装带有外露焊盘，可使RthJA分别降至60℃/W和40℃/W。

商品特性

2 A 直流输出电流
4.5 V 至 38 V 输入电压
输出电压可调，从0.6 V起
250 kHz 开关频率，可编程至1 MHz
内部软启动和使能
低压差操作：100%占空比
电压前馈
零负载电流操作
过电流和热保护
VFDFPN 3x3-102 和 HSOP8 封装

应用领域

消费类：STB（Set Top Box），DVD，DVD录像机，车载音响，LCD电视和显示器
工业类：PLD，PLA，FPGA，充电器
网络设备：XDSL，调制解调器，DC-DC模块
计算机：光存储，硬盘驱动器，打印机，声卡/显卡
LED驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~38V
	输出电流	2A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
