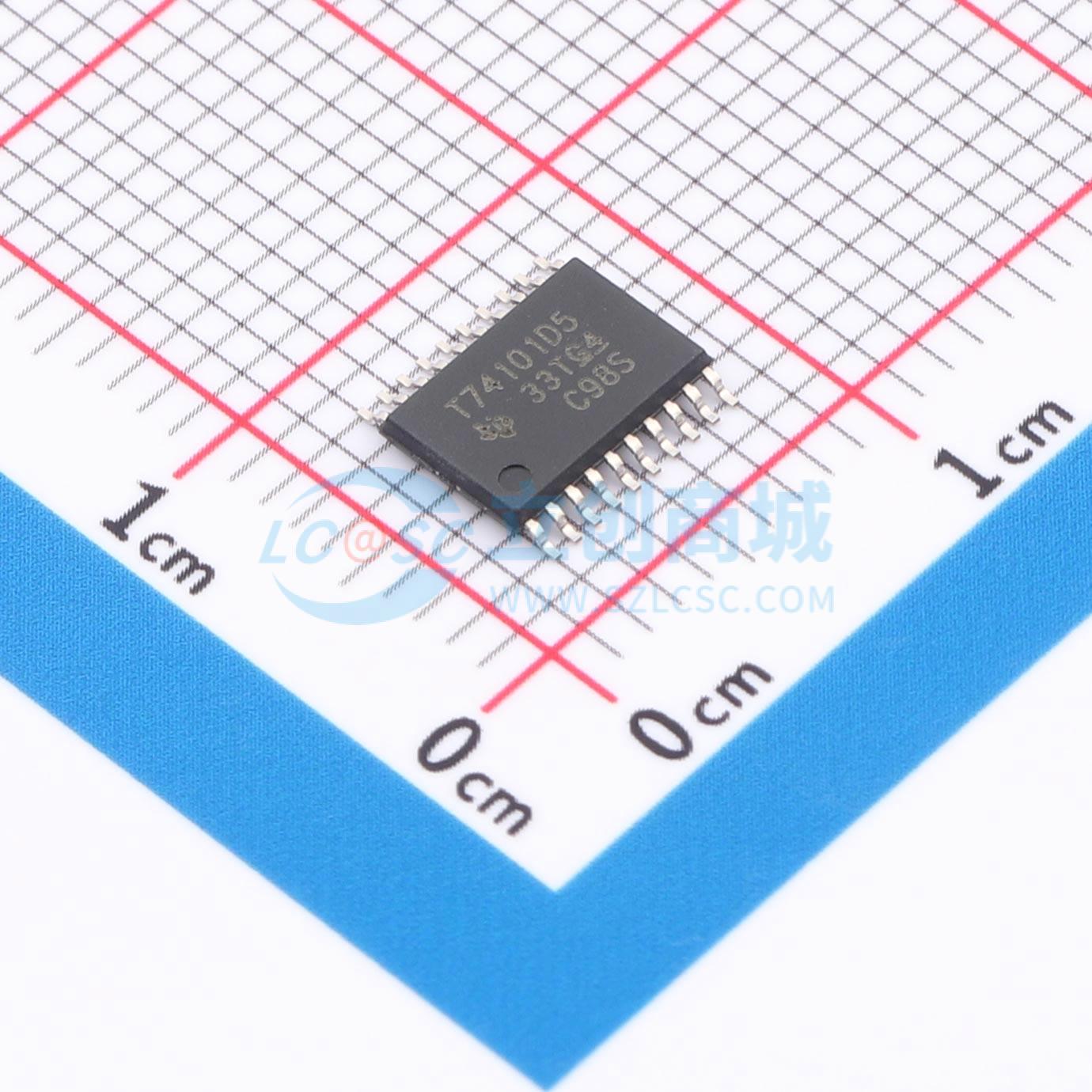

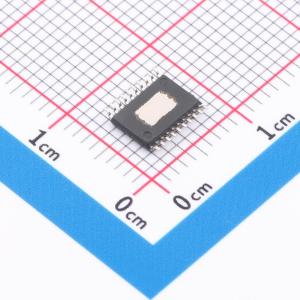

TPIC74101QPWPRQ1

TPIC74101-Q1降压和升压开关模式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPIC74101-Q1是一款开关模式稳压器,通过集成开关实现电压模式控制。此器件具有宽输入电压范围,可借助外部元件（LC组合）将输出稳压至5V±2%。该器件还具有复位功能,可检测并指示5V输出电源轨何时超出规定容限。此外,该器件还具备警报功能,当输入电源轨Vdriver低于预定值时会激活此功能。
品牌名称: TI(德州仪器)
商品型号: TPIC74101QPWPRQ1
商品编号: C2071299
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPIC74101-Q1是一款开关模式稳压器，通过集成开关实现电压模式控制。此器件具有宽输入电压范围，可借助外部元件（LC组合）将输出稳压至5V±2%。TPIC74101-Q1具有复位功能，可检测并指示5V输出电源轨何时超出规定容限。此复位延迟可通过RESET引脚上的外部定时电容进行编程。此外，该器件还具备警报 (AO U T) 功能，当输入电源轨Vdriver低于预定值（通过A I N引脚设置）时会激活此功能。TPIC74101-Q1提供了一种频率调制方案，可最大程度降低EMI。该器件通过时钟调制器对开关频率进行调制，以降低频段中的干扰能量。5Vg输出是一种开关式5V稳压输出，其内置限流功能，当通过电源线为容性负载供电时，可防止RESET引脚被置为有效。此功能通过5Vg_ENABLE引脚进行控制。如果此输出（5Vg输出）接地短路，则会进入斩波模式以进行自我保护。但在此故障期间，VOUT上的输出纹波电压会有所增加。

商品特性

符合汽车应用要求，具有符合AEC - Q100的下列结果：
- 器件人体模型(HBM) 静电放电(ESD) 分类等级1B：引脚7 (L2)，引脚8 (VOUT)，引脚9(5Vg)
- 器件HBM ESD 分类等级2：引脚1–6以及引脚10–20
- 器件充电器件模型(CDM) ESD 分类等级C4B
开关模式稳压器
5V±2% ，降压模式5V±3%
低功耗、升压或升压/降压切换模式
开关频率：380kHz（典型值）
输入工作范围：1.5V至40V (Vdriver)
1A负载电流能力
200mA负载电流能力，低至2V输入 (Vdriver) 时
120mA负载电流能力，低至1.5V输入 (Vdriver) 时
使能功能
低功耗工作模式
开关式5V稳压输出5Vg，具有限流功能
可编程的转换率和频率调制，应对电磁干扰(EMI)问题
复位功能，具有去毛刺脉冲定时器和可编程延迟
警报功能，用于欠压检测和指示
耐热增强型封装，可实现高效的热管理

应用领域

车用信息娱乐&仪表板
车身电子装置

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型；升降压型
	工作电压	1.5V~40V
	输出电压	5V
	输出电流	1A
	开关频率	380kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式；升压式；降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
