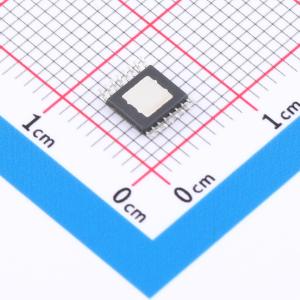

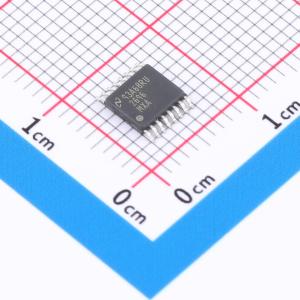

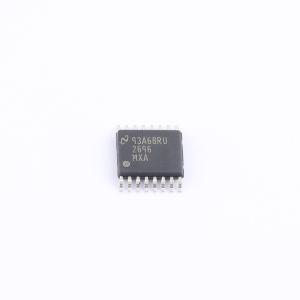

温馨提醒：图片仅供参考，商品以实物为准

LM2696MXAX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2696 3A，恒准时降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2696MXAX/NOPB
商品编号: C2071289
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM2696是一款脉冲宽度调制（PWM）降压稳压器，能够向负载提供高达3A的电流。控制环路采用具有输入电压前馈的恒定导通时间控制方案。这种拓扑结构无需补偿即可实现出色的瞬态响应。输入电压前馈可确保在整个V_IN范围内保持恒定的开关频率。 LM2696的开关频率范围为100 kHz至500 kHz。结合集成的130 mΩ高端NMOS开关，LM2696可使用小尺寸的外部元件并实现高效率。此外，还提供内部软启动和电源正常标志，以便在多个稳压器之间进行简单的时序控制。 LM2696采用带裸露焊盘的HTSSOP - 16封装，输出电压可调。

商品特性

输入电压范围：4.5V - 24V
恒定导通时间
无需补偿
最大负载电流：3A
开关频率：100 kHz - 500 kHz
全输入电压范围内频率恒定
TTL兼容关断阈值
低待机电流：12 μA
130 mΩ内部MOSFET开关

应用领域

高效降压开关稳压器
LCD显示器
机顶盒

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
