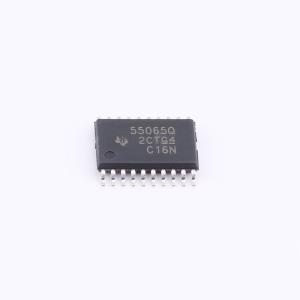

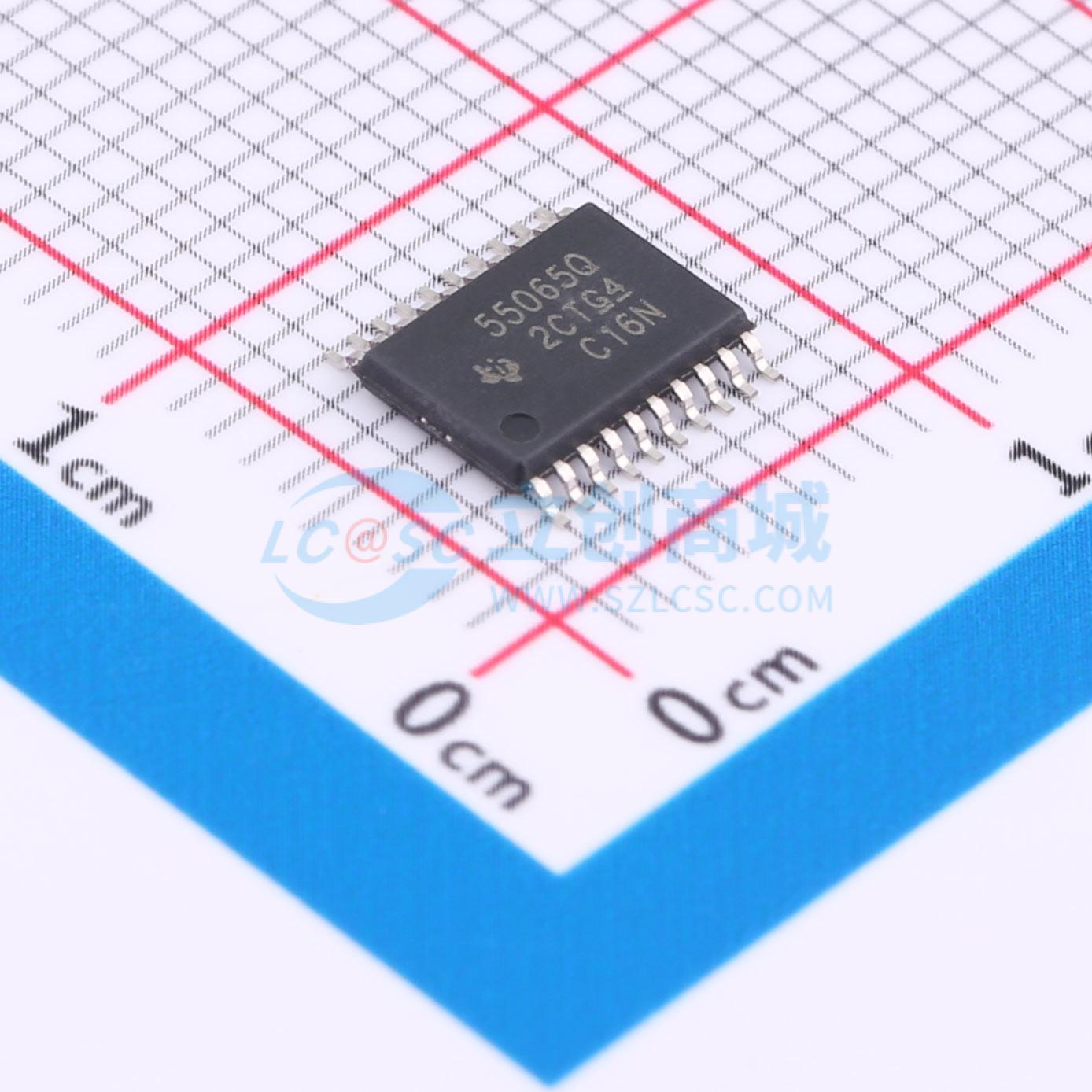

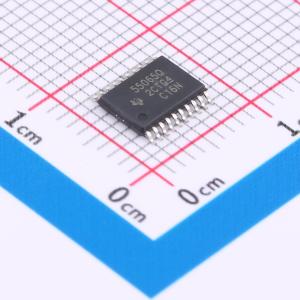

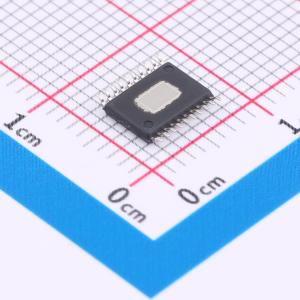

TPS55065QPWPRQ1

TPS55065是一款采用集成开关进行电压模式控制的开关模式稳压器。借助外部元件（LC组合），该器件可在较宽的输入电压范围内将输出调节至5 V ±3%。 TPS55065器件具备复位功能，可检测并指示5 V输出轨何时超出指定容差范围。此复位延迟可通过REST端子上的外部定时电容进行编程设置。此外，当输入电源轨V_driver低于预设的指定值（由A_IN端子设置）时，报警（A_OUT）功能将被激活。 TPS55065器件采用调频方案以最小化电磁干扰（EMI）。时钟调制器允许对开关频率进行调制，以降低频带内的干扰能量。 5-Vg输出是一个经过开关控制的5 V稳压输出，具有内部限流功能，可防止在为供电线路上的容性负载供电时触发复位。该功能由5Vg_ENABLE端子控制。若此输出（5Vg输出）发生对地短路，输出将通过斩波模式进行自我保护。不过，在这种故障情况下，这会增加VOUT上的输出纹波电压。

• 适用于汽车应用
• 通过AEC-Q100认证，结果如下
  • 器件温度等级1：环境工作温度范围为 -40℃至 +125℃
  • 器件人体模型（HBM）静电放电（ESD）分类等级为1B
  • 器件带电器件模型（CDM）静电放电（ESD）分类等级为C4B
• 开关模式稳压器。正常模式下为5 V ±2%；低功耗或交叉模式下为5 V ±3%
• 输入工作范围为1.5 V至40 V（Vdriver）
• 负载电流能力为500 mA
• 输入低至2 V（Vdriver）时负载电流能力为200 mA
• 输入低至1.5 V（Vdriver）时负载电流能力为120 mA
• 开关频率典型值为440 kHz
• 使能功能
• 低功耗运行模式
• 5Vg上的开关式5 V稳压输出，带限流功能
• 为考虑电磁干扰（EMI），具备可编程的压摆率和频率调制功能
• 复位功能，带有消抖定时器和可编程延迟
• 欠压检测与指示报警功能
• 采用热增强型封装，实现高效热管理

• 汽车信息娱乐系统和仪表盘
• 12 V工业电源系统
• 服务器
