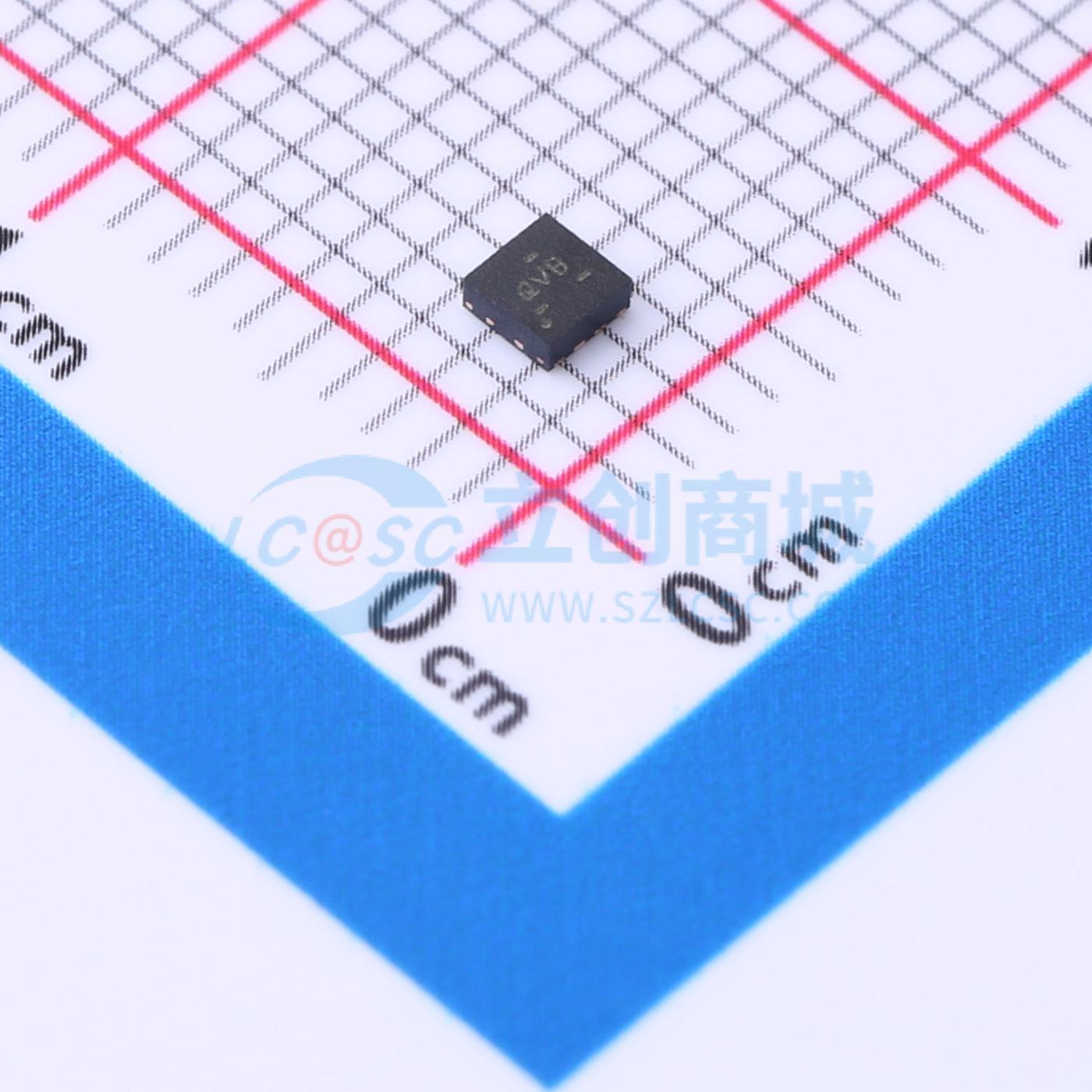

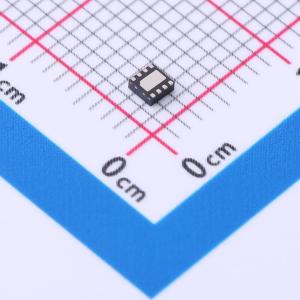

温馨提醒：图片仅供参考，商品以实物为准

TLV62065DSGT

高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV62065是一款高效率同步降压DC-DC转换器,输入电压范围为2.9 V至5.5 V,最大输出电流为2 A。该器件具有3MHz固定频率PWM模式和功率节省模式,适用于便携式设备和点负载应用。
品牌名称: TI(德州仪器)
商品型号: TLV62065DSGT
商品编号: C2071290
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

商品概述

TLV62065器件是一款高效同步降压DC-DC转换器，可提供高达2A的输出电流。该器件的输入电压范围为2.9V至5.5V，非常适合从5V或3.3V系统电源轨进行电源转换。TLV62065以3MHz固定频率运行，在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE引脚拉高，强制TLV62065进入固定频率PWM模式。在关断模式下，电流消耗降至小于1μA，并且内部电路会对输出电容进行放电。 TLV62065使用1μH电感和10μF输出电容工作。 TLV62065采用2mmx2mmx0.75mm的小型8引脚WSON封装。

商品特性

输入电压范围：2.9V至5.5V
效率高达97%
省电模式/3MHz固定PWM模式
PWM模式下输出电压精度：±2.0%
输出电容放电功能
典型静态电流：18μA
100%占空比实现最低压降
采用2mmx2mmx0.75mm WSON封装

应用领域

负载点（POL）
笔记本电脑、掌上电脑
便携式媒体播放器
机顶盒

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电压	800mV~5.5V
	输出电流	2A
	开关频率	3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
