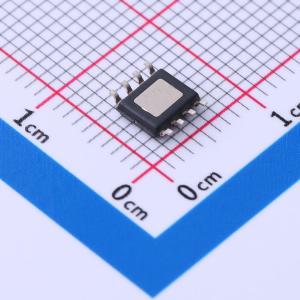

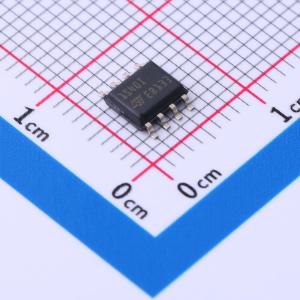

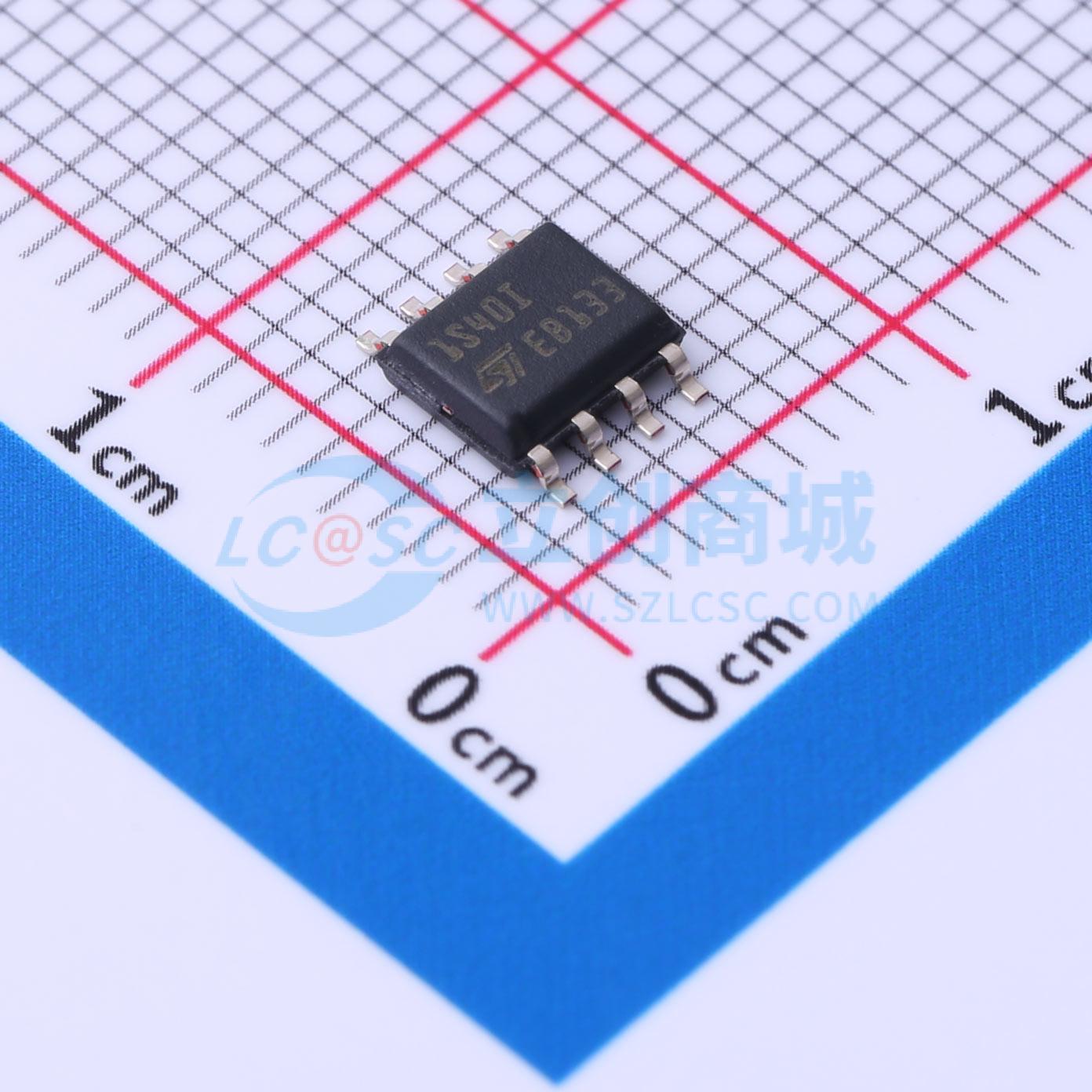

ST1S40IPHR
3A DC降压开关调节器
- 描述
- ST1S40是一款内部补偿的3A DC-DC降压开关调节器,具有固定的850kHz PWM同步整流功能。输入电压范围为4.0 V至18 V,输出电压可调范围为0.8 V至VIN。集成95mΩ高侧开关和69mΩ同步整流器,支持非常高的效率和低输出电压。具备内部软启动、使能输入、逐周期电流限制和短路保护等功能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S40IPHR
- 商品编号
- C2070599
- 商品封装
- HSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 3A | |
| 开关频率 | 850kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S40器件是一款内部补偿的850 kHz固定频率PWM同步降压稳压器。ST1S40的输入电压范围为4.0 V至18 V，可将输出电压调节至低至0.8 V，最高可达输入电压。 ST1S40集成了一个95 mΩ的高端开关和一个69 mΩ的同步整流器，在极低输出电压下仍能实现高效率。 采用内部补偿的峰值电流模式控制，以最少的元件数量提供了非常紧凑的解决方案。 ST1S40提供HSOP - 8、4 mm x 4 mm - 8引脚的VFQFPN和标准SO8封装。
商品特性
- 3 A直流输出电流
- 4.0 V至18 V输入电压
- 输出电压可从0.8 V开始调节
- 850 kHz开关频率
- 内部软启动
- 集成95 mΩ和69 mΩ功率MOSFET
- 全陶瓷电容
- 使能功能
- 逐周期电流限制
- 电流折返式短路保护
- 提供HSOP - 8、VFQFPN4x4 - 8L和SO8封装
应用领域
- μP/ASIC/DSP/FPGA内核及I/O电源
- 机顶盒、电视、DVD的负载点电源
- 光存储、硬盘驱动器、打印机、音频/图形卡
