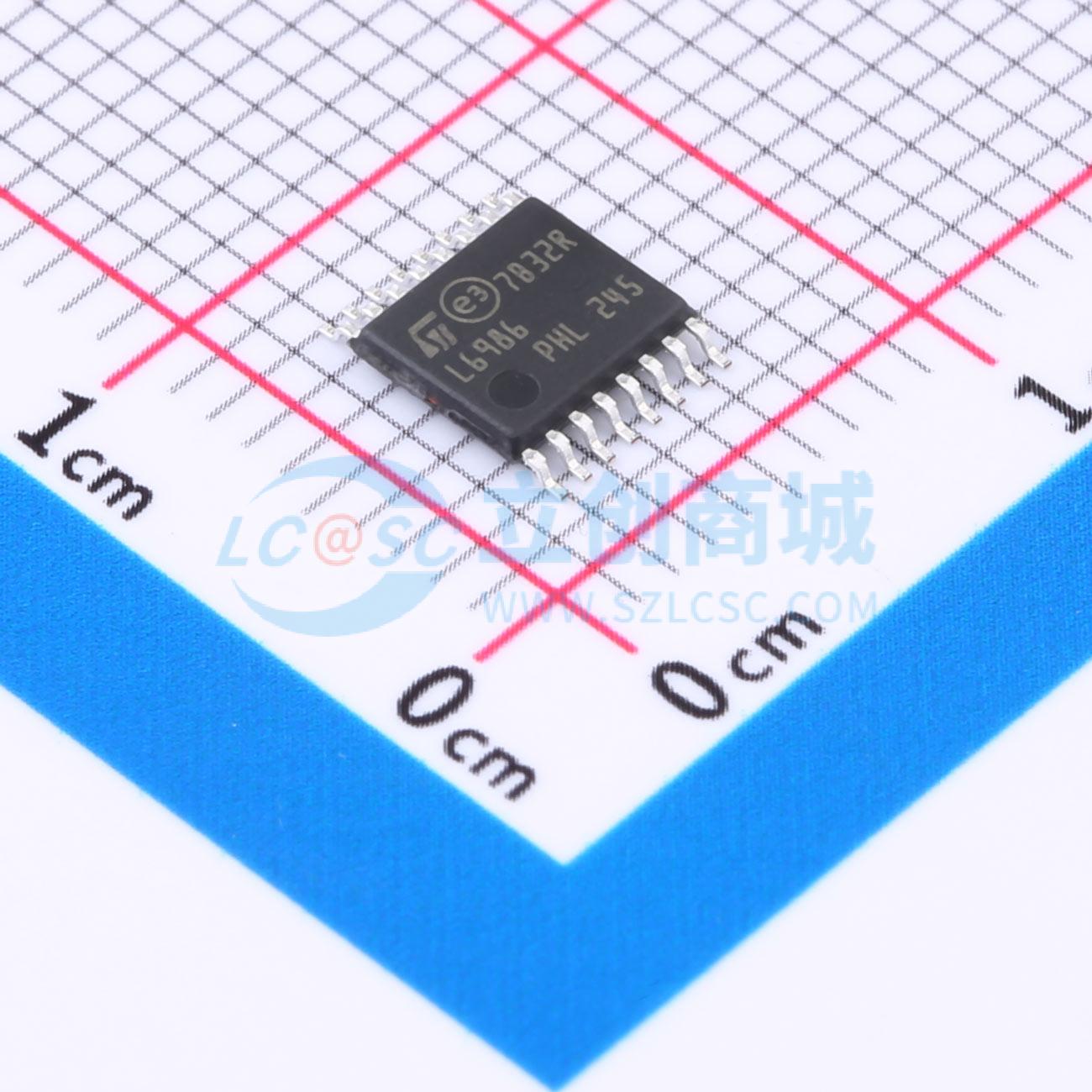

L6986TR
38 V、2 A同步降压开关稳压器，静态电流30 μA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 38 V 2 A同步降压开关稳压器，30 uA静态电流
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6986TR
- 商品编号
- C2070828
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~38V | |
| 输出电压 | 850mV~38V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L6986 器件是一种降压单片开关稳压器，能够提供高达2A的直流输出。输出电压可调范围从0.85V到VIN。得益于P沟道MOSFET高侧功率元件，具有100%占空比工作特性。宽输入电压范围满足5V、12V和24V电源规格。“低功耗模式”（LCM）专为在空闲模式下活动的应用设计，以在轻负载时通过控制输出电压纹波来最大化效率。“低噪声模式”（LNM）使开关频率在整个电流范围内保持恒定，符合低噪声应用规范。输出电压监控器管理任何数字负载（例如，μC、FPGA等）的复位阶段。RST开路集电极输出还可以在上电阶段实现输出电压排序。同步整流设计用于中重负载下的高效率，加上高开关频率能力，使得应用尺寸紧凑。通过对两个功率元件进行逐脉冲电流检测，实现了有效的恒流保护。
商品特性
- 2 A 直流输出电流
- 4 V 至 38 V 工作输入电压
- 低功耗模式或低噪声模式
- 轻负载时 30 μA 的 IQ（LCM，VOUT=3.3 V）
- 8 μA 的 IQ-SHTDWN
- 可调 fSW（250 kHz 至 2 MHz）
- 输出电压可调范围为 0.85 V 至 VIN
- 内置输出电压监控
- 同步
- 可调软启动时间
- 内部电流限制
- 过压保护
- 输出电压排序
- 峰值电流模式架构
- RDS ON HS = 180 mΩ, RDS ON LS = 150 mΩ
- 热关断
应用领域
- 适用于12V和24V总线
- 可编程逻辑控制器（PLC）
- 分散的智能节点
- 传感器和低噪声应用（LNM）
