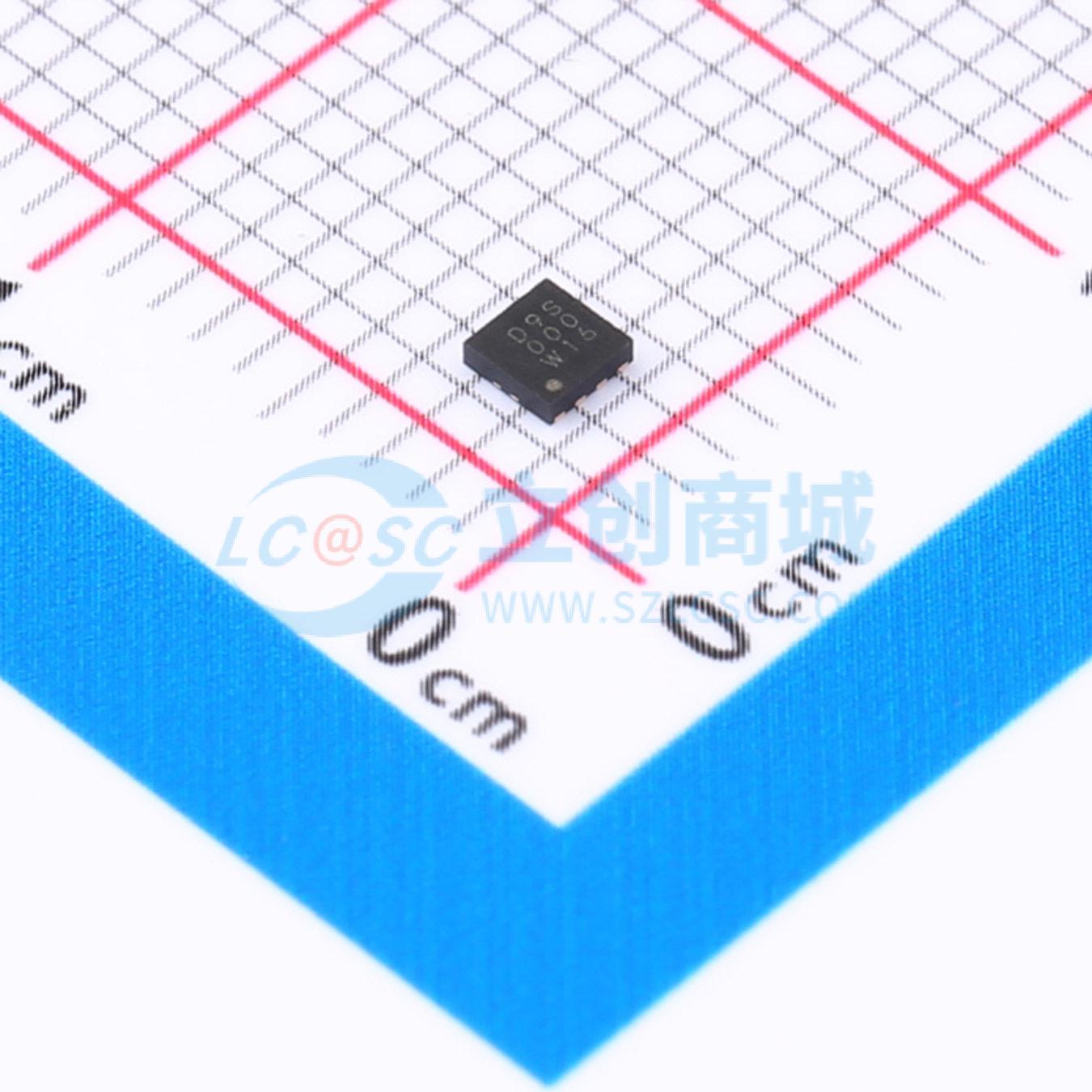

温馨提醒：图片仅供参考，商品以实物为准
BD9S000NUX-CE2
2.7 V至5.5 V输入，600 mA单同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9S000NUX-C 是一款同步降压 DC/DC 转换器,内置低导通电阻的 MOSFET,最大输出电流可达 600mA。适用于汽车设备和其他电子设备。具有软启动功能、输出放电功能、100% 占空比、电源良好输出、欠压锁定保护、短路保护、输出过压保护、过流保护和热关断保护等功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9S000NUX-CE2
- 商品编号
- C2070831
- 商品封装
- WDFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9S000NUX-C是一款内置低导通电阻功率MOSFET的同步降压型DC/DC转换器，能够提供高达600 mA的电流。由于开关频率高达2.2 MHz，因此可使用小型电感器。它是一款电流模式控制的DC/DC转换器，具有高速瞬态响应特性，内置相位补偿电路，只需少量外部元件即可应用。
商品特性
- 符合AEC-Q100标准
- 单同步降压型DC/DC转换器
- 可调节软启动功能
- 输出放电功能
- 100%占空比
- 电源正常输出
- 输入欠压锁定保护 (UVLO)
- 短路保护 (SCP)
- 输出过压保护 (OVP)
- 过流保护 (OCP)
- 热关断保护 (TSD)
- 1级
应用领域
- 汽车设备
- 其他电子设备
