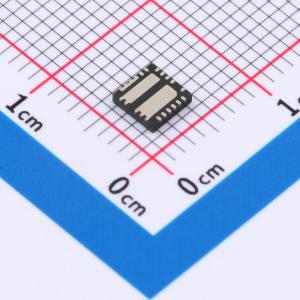

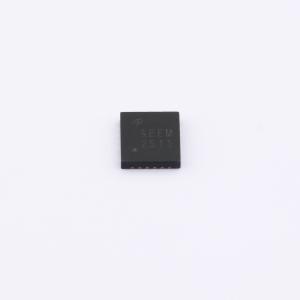

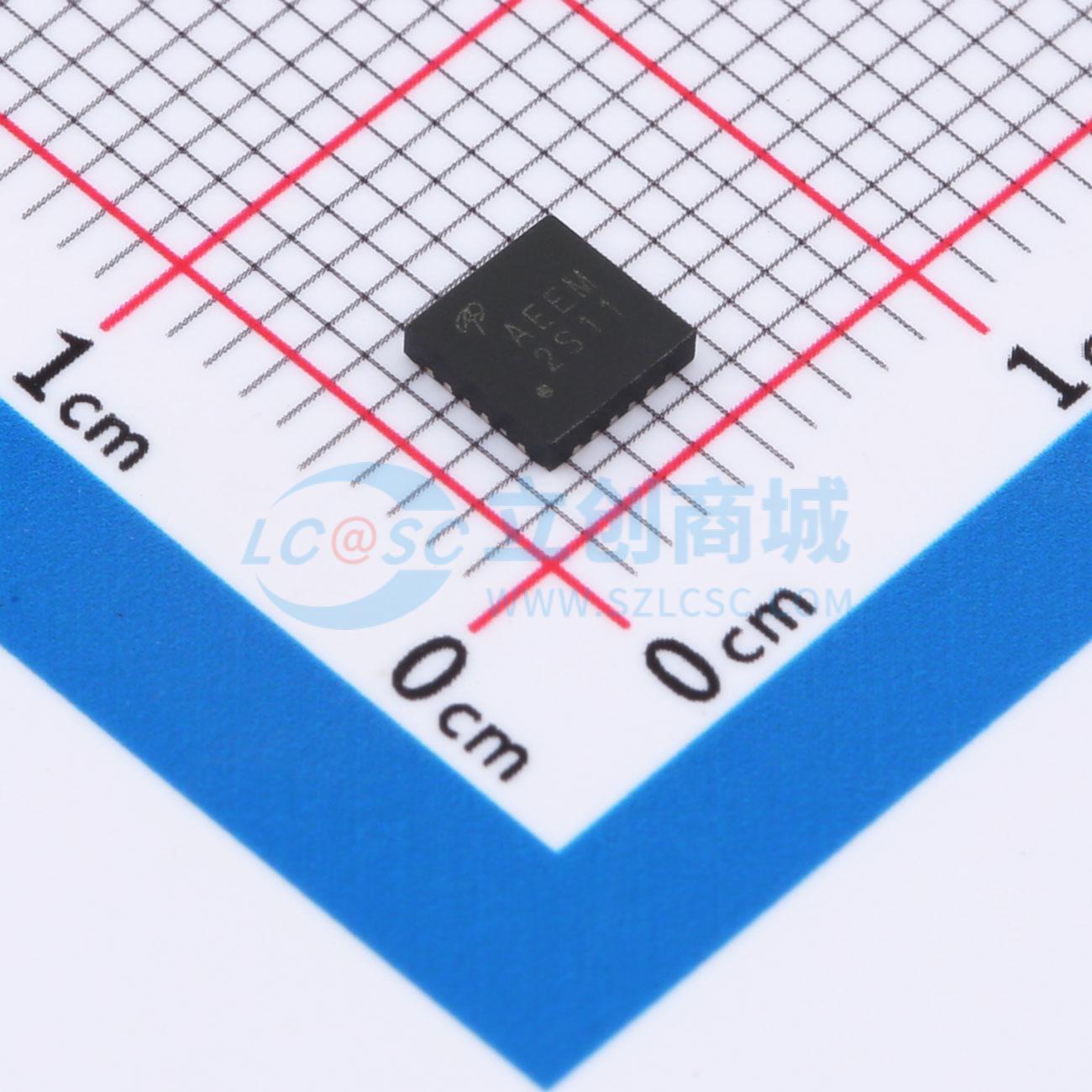

AOZ2255EQI-30
28V/12A 同步降压调节器
- 描述
- AOZ2255EQI-30 是一款高效率、易于使用的28V/12A同步降压调节器,具有宽输入电压范围（6.5V至28V）,连续输出电流可达12A,输出电压可调低至0.8V。该设备集成了内部线性稳压器,用于从输入生成5.3V Vcc。当输入电压低于5.3V时,线性稳压器以低落差输出模式运行。该设备还具有多种保护功能,如Vcc欠压锁定、逐周期电流限制、短路保护和热关断。
- 品牌名称
- AOS
- 商品型号
- AOZ2255EQI-30
- 商品编号
- C2070849
- 商品封装
- QFN-22(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6.5V~28V | |
| 输出电压 | - | |
| 输出电流 | 12A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 160uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AOZ2255EQI-30是一款高效、易用的同步降压稳压器，专为笔记本电脑优化设计。该稳压器能够提供12A的连续输出电流，输出电压可调节至低至0.8V。 AOZ2255EQI-30的输入电压可低至6.5V，最高输入电压可达28V。采用带输入前馈控制方案的恒定导通时间PWM，可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时能保持稳定。保护功能包括VCC欠压锁定、逐周期电流限制、输出过压和欠压保护、短路保护以及热关断。 AOZ2255EQI-30采用22引脚4mmx4mm QFN封装。
商品特性
- 宽输入电压范围 – 6.5V至28V
- 12A连续输出电流
- 输出电压可调节至低至0.8V（±1.0%）
- 低RDS(ON)内部NFET – 高端11mΩ – 低端7mΩ
- 带输入前馈的恒定导通时间
- 陶瓷电容稳定
- 可调节软启动
- 集成自举二极管
- 逐周期电流限制
- 短路保护
- 热关断
- 散热增强型4mm x 4mm QFN-22L封装
- 采用带输入前馈的专有恒定导通时间PWM控制，可实现超快速瞬态响应，同时在整个输入电压范围内保持相对恒定的开关频率。
- 该器件具备多种保护功能，如VCC欠压锁定、逐周期电流限制、输出过压保护、短路保护和热关断。
应用领域
- 紧凑型台式电脑
- 显卡
- 机顶盒
- 液晶电视
- 电缆调制解调器
- 负载点DC/DC转换器
- 电信/网络/数据通信设备
