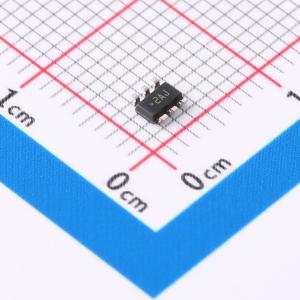

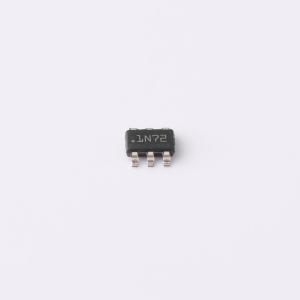

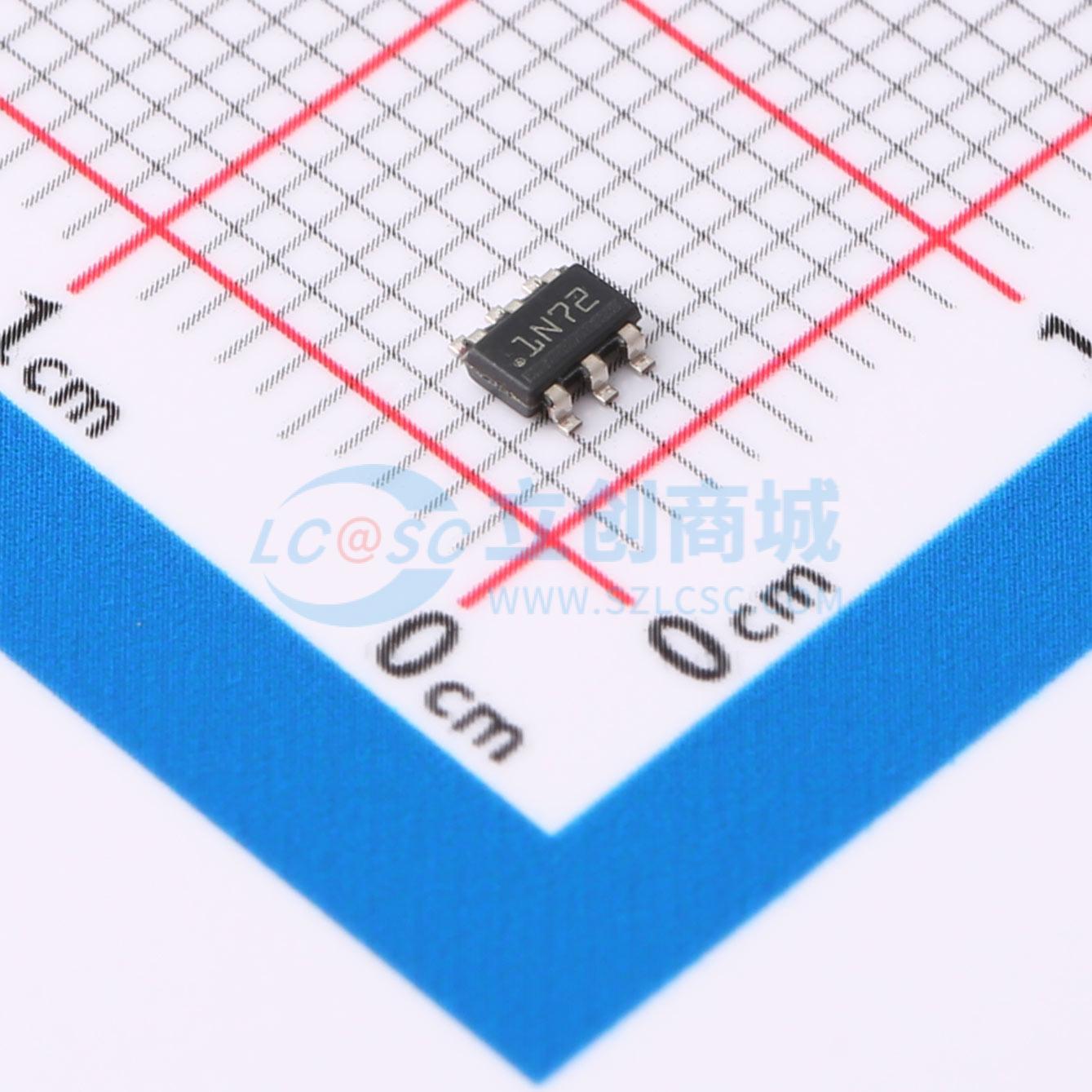

LMR14010ADDCT

降压型 1A 4V~40V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LMR14010A是一款4V至40V输入电压范围的降压转换器,最大输出电流为1A。具有固定的0.7MHz开关频率,内置Eco-modeTM模式,可在轻负载下实现高效率。内置保护功能,如逐周期电流限制、热关断等。采用TSOT-6L封装。
品牌名称: TI(德州仪器)
商品型号: LMR14010ADDCT
商品编号: C2070867
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.0468克(g)

商品参数

商品概述

LMR14010A是一款PWM直流/直流降压稳压器。该器件具有4V至40V的宽输入范围，因此适用于从工业到汽车的各种应用。1μA的超低关断电流可延长电池寿命。工作频率固定在0.7MHz，从而允许使用小型外部组件，同时能够最大程度地降低输出纹波电压。在内部实现了软启动和补偿电路，从而限制了外部组件的数量。 LMR14010A针对高达1A的负载电流进行了优化。它具有0.765V的标称反馈电压。该器件具有内置的保护功能，如逐周期电流限制、热感应以及在功率耗散过大时关断。LMR14010A采用薄型TSOT - 6L封装(2.9mm×1.6mm×0.85mm)。

商品特性

输入电压范围为4V至40V，具有高达45V的瞬态保护
0.7MHz开关频率
凭借Eco - mode™，可以在轻负载下实现超高的效率
低压降运行
输出电流高达1A
精密使能输入
过流保护
内部补偿
内部软启动
小型总体解决方案尺寸（TSOT - 6L封装）
使用LMR14010A并借助WEBENCH®电源设计器创建定制设计

应用领域

智能仪表
电器
升降机和自动扶梯
摄像机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	765mV~40V
	输出电流	1A
	开关频率	850kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
