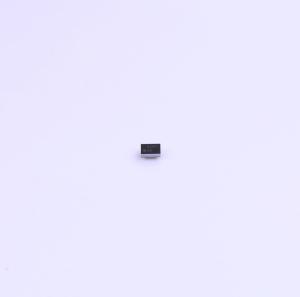

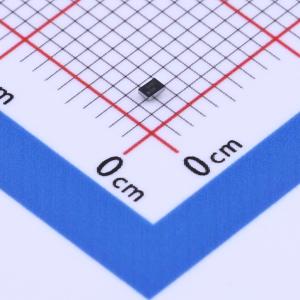

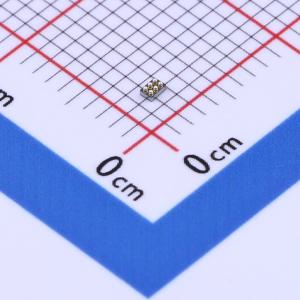

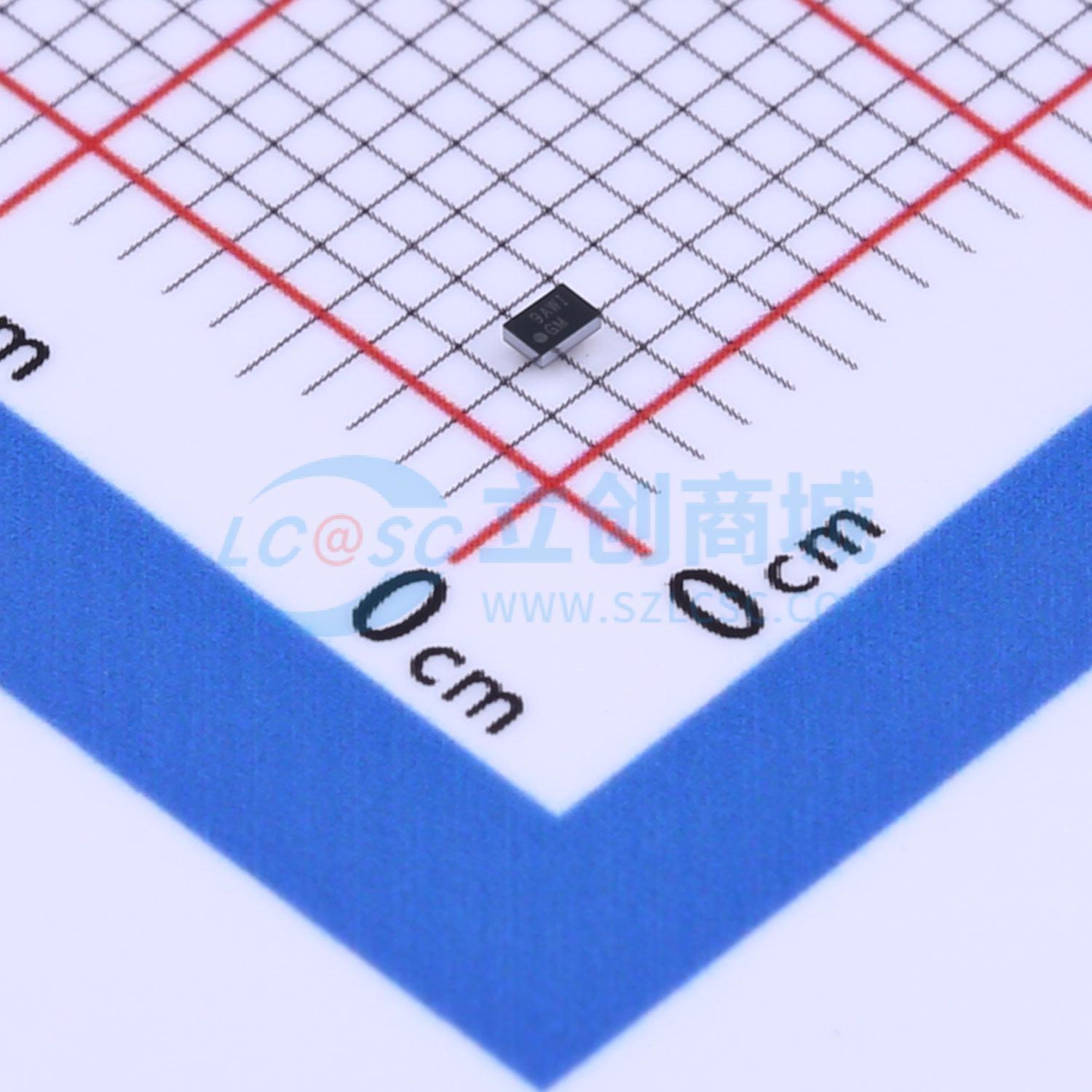

温馨提醒：图片仅供参考，商品以实物为准

TPS61240YFFR

描述: TPS61240 2.3V 至 5.5V 输入范围、3.5MHz 固定频率 450mA 升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61240YFFR
商品编号: C2070904
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS6124x器件是一款高效同步升压型DC-DC转换器，专为由三节碱性电池、镍镉电池、镍氢电池或单节锂离子电池、锂聚合物电池供电的产品优化。TPS6124x支持高达450 mA的输出电流。TPS61240的输入谷值电流限制为500 mA，TPS61241的输入谷值电流为600 mA。该器件的输入电压范围为2.3 V至5.5 V，支持宽电压范围的电池，非常适合为手机等便携式应用和其他便携式设备供电。TPS6124x升压转换器基于准恒定导通时间谷值电流模式控制方案。 TPS6124x在关断时，VOUT引脚呈现高阻抗。这使得它可用于在TPS6124x关断时，需要由另一个电源驱动稳压输出总线的应用中。在轻载时，该器件将自动跳脉冲，以在最低静态电流下实现最高效率。在关断模式下，电流消耗降至小于1 μA。 TPS6124x允许使用小型电感器和电容器，以实现小尺寸解决方案。关断期间，负载与电池完全断开。TPS6124x提供6引脚DSBGA和2 mm×2 mm WSON封装。

商品特性

在标称工作条件下效率>90%
直流输出电压总精度：5.0 V±2%
典型静态电流30 μA
同类产品中最佳的线路和负载瞬态响应
宽VIN范围：2.3 V至5.5 V
输出电流高达450 mA
自动PFM/PWM模式转换
低纹波省电模式，可提高轻载时的效率
内部软启动，典型启动时间250 μs
典型工作频率3.5 MHz
关断期间负载断开
过流和热关断保护
需要三个表面贴装外部元件（一个多层陶瓷电容器电感、两个陶瓷电容器）
总解决方案尺寸<13 mm²
提供6引脚DSBGA和2 mm×2 mm WSON封装

应用领域

USB-OTG应用
便携式HDMI应用
手机、智能手机
个人数字助理、掌上电脑
便携式媒体播放器
数码相机

交货周期

订货79-81个工作日

购买数量

(1个/圆盘，最小起订量 30000 个)

个

起订量：30000 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.3V~5.5V
	输出电压	5V
	输出电流	-
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
