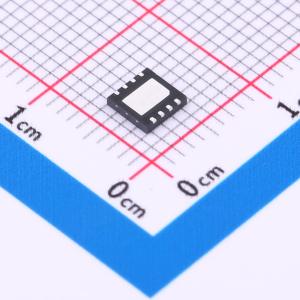

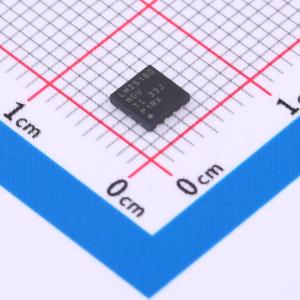

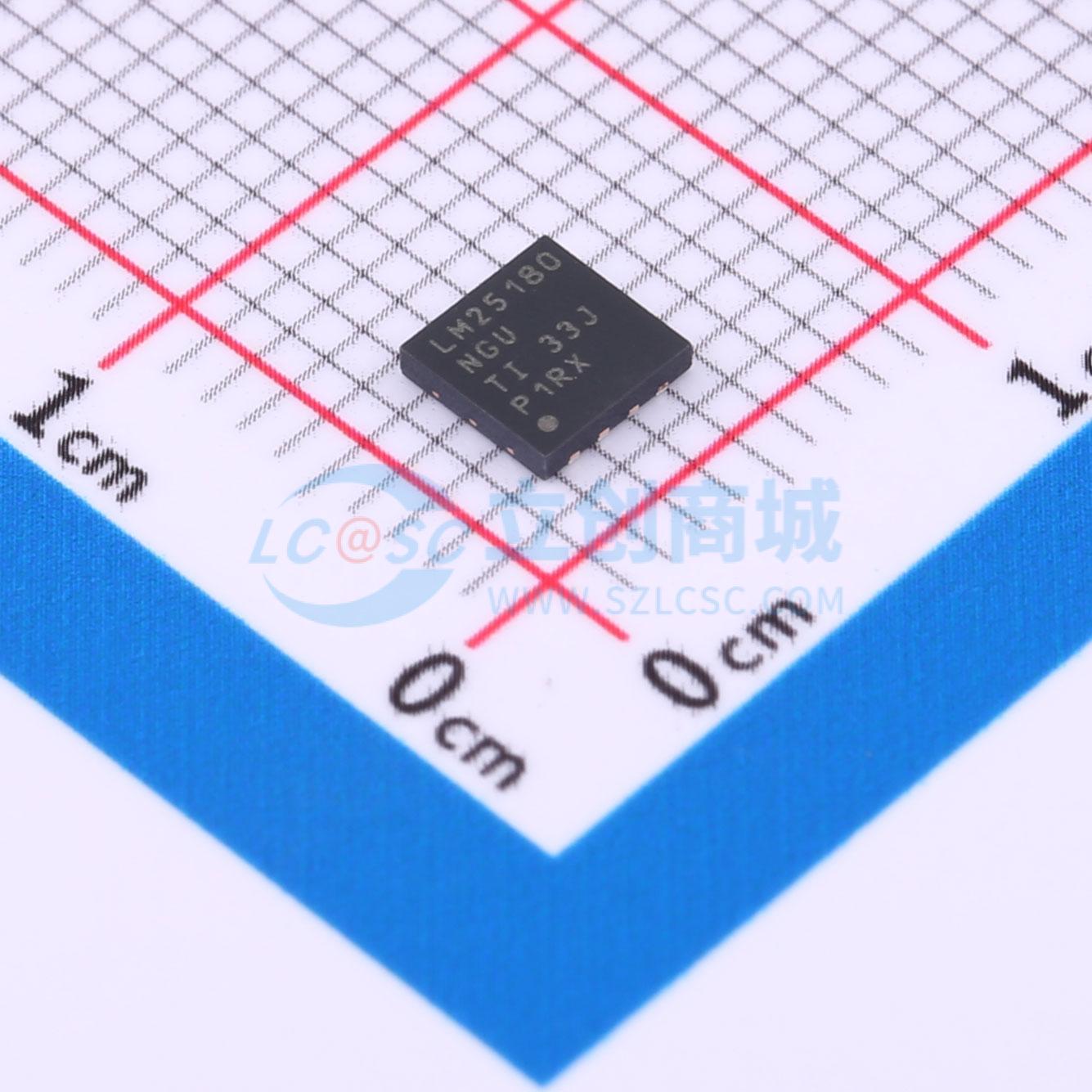

温馨提醒：图片仅供参考，商品以实物为准

LM25180NGUR

LM25180反激式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25180是一款初级侧稳压（PSR)反激式转换器,具有隔离功能。它在4.5V至42V的宽输入电压范围内具有高效率,输出电压采样自初级侧反激式电压,无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。集成的65V功率MOSFET能够提供高达7W的输出功率。
品牌名称: TI(德州仪器)
商品型号: LM25180NGUR
商品编号: C2070929
商品封装: WSON-8-EP(4x4)
包装方式: 编带
商品毛重: 0.935克(g)

商品参数

商品概述

LM25180是一款初级侧稳压(PSR)反激式转换器，在4.5V至42V的宽输入电压范围内具有高效率。隔离输出电压采样自初级侧反激式电压，因此，无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。凭借高度的集成性，可实现简单可靠的高密度设计，其中只有一个组件穿过隔离层。通过采用边界导电模式(BCM)开关，可实现紧凑的磁解决方案以及优于±1.5%的负载和线路调节性能。集成的65V功率MOSFET能够提供高达7W的输出功率并提高应对线路瞬变的余量。

LM25180转换器简化了隔离式直流/直流电源的实施，且可通过可选功能优化目标终端设备的性能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。其他功能包括内部固定或外部可编程软启动、可实现更高效率的可选偏置电源连接、用于可调节线路UVLO的精密使能输入（带迟滞功能）、间断模式过载保护和带自动恢复功能的热关断保护。

LM25180反激式转换器采用8引脚4mm×4mm热增强型WSON封装（引脚间距为0.8mm）。

商品特性

专为可靠耐用的应用设计
4.5V至42V
稳定可靠的解决方案，只有一个组件穿过隔离层
±1.5%的总输出稳压精度
可选VOUT温度补偿
6ms内部或可编程软启动
输入UVLO和热关断保护
断续模式过流故障保护
具有 -40°C至 +150°C的结温范围
通过集成技术减小解决方案尺寸，降低成本
集成65V、0.4Ω功率MOSFET
无需光耦合器或变压器辅助绕组即可进行VOUT稳压
内部环路补偿
低EMI运行，符合CISPR 32标准
高效率PSR反激运行
重负载情况下，可在边界导电模式(BCM)下实现准谐振开关
低输入静态电流
具有用于提升效率的外部偏置选项
具有单输出和多输出实施手段
使用WEBENCH电源设计器创建定制稳压器设计

应用领域

隔离式现场发送器和现场传动器
适用于模拟输入模块的多输出轨
电机驱动器：IGBT栅极驱动器电源
楼宇自动化
HVAC系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~42V
	输出电压	1.21V~65V
	输出电流	-
	开关频率	350kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	固定
