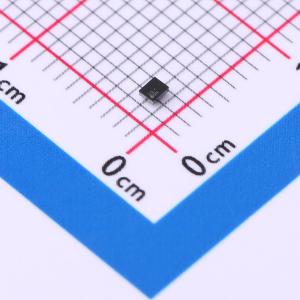

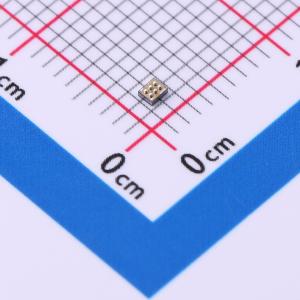

温馨提醒：图片仅供参考，商品以实物为准

LM3281YFQR

3.3V，1.2A，6MHz微型降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3281是一款高效率、低噪声的微型DC-DC转换器,适用于无线连接解决方案。它可以从单个锂离子电池（3V至5.5V）工作,提供3.3V的固定输出电压,最大负载电流为1.2A。该器件具有6MHz的典型PWM开关频率,支持自动ECO/PWM模式切换,轻载时进入经济模式以降低功耗。
品牌名称: TI(德州仪器)
商品型号: LM3281YFQR
商品编号: C2070970
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

LM3281是一款高效、低噪声的微型DC-DC转换器，专为由单节锂离子电池为对噪声敏感的无线连接芯片组和射频前端模块（FEM）供电而优化。LM3281非常适合“始终开启”的应用，其空载静态电流极低，典型值为16 μA。 LM3281可将输入电源电压降压至3.3 V的固定输出电压，输出电流最高可达1200 mA。它采用五种不同的工作模式来优化效率并最大限度减少电池消耗。在脉冲宽度调制（PWM）模式下，器件以6 MHz的固定频率工作，在驱动中等到重载时可将射频干扰降至最低。在轻载情况下，器件会自动进入经济（ECO）模式，降低静态电流。在电池电压较低的情况下，旁路模式可将600 mA时的压降降至60 mV（典型值）。如果在轻载时需要极低的输出电压纹波，也可强制器件进入PWM模式。关断模式可关闭器件，将电池消耗降至0.1 μA（典型值）。

商品特性

由单节锂离子电池（3 V至5.5 V）供电
6 MHz（典型值）PWM开关频率
固定输出电压：3.3 V
最大负载能力高达1.2 A
高效率：在300 mA、输入电压为3.8 V时，典型效率为94%
模拟旁路：600 mA时压降为60 mV（典型值）
低静态电流：典型值为16 μA，最大值为25 μA
自动ECO/PWM/旁路模式切换
强制PWM模式以实现低输出电压纹波
软启动限制启动时的输入电流
过流保护
过热保护
总解决方案尺寸小：小于7.5 mm²

应用领域

WLAN
WiFi接入点设备
WiFi射频PC卡
电池供电的射频设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	3.3V
	输出电流	1.2A
	开关频率	6MHz
	工作温度	-30℃~+90℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	固定
