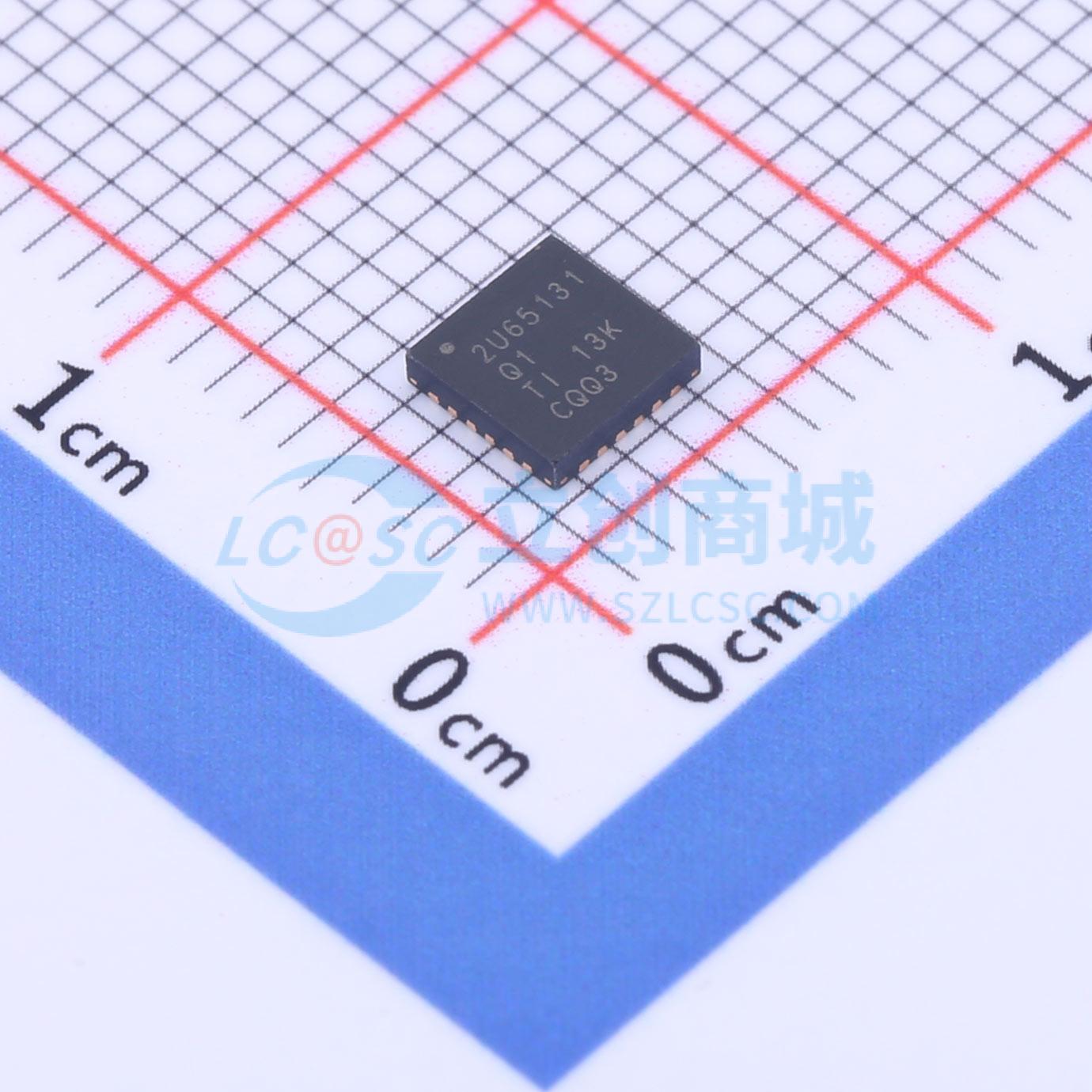

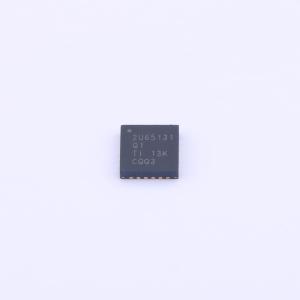

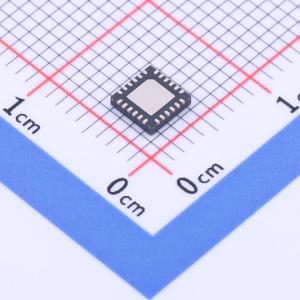

TPS65131TRGERQ1

TPS65131-Q1双输出直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65131-Q1是一款双输出直流/直流转换器,能够产生高达15V的正输出电压和低至-15V的负输出电压,输出电流通常为200mA。该器件适用于汽车电子应用,具有AEC-Q100认证,工作温度范围为-40°C至105°C。输入电压范围为2.7V至5.5V,具有高转换效率和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS65131TRGERQ1
商品编号: C2070993
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TPS65131-Q1 器件作为双输出直流/直流转换器，可产生高达15V 的正输出电压和低至 -15V 的负输出电压，输出电流通常为 200mA ，具体值取决于输入电压与输出电压比。凭借高达 85% 的总体效率，此器件非常适合于便携式电池供电类设备。输入电压范围为2.7V 至 5.5V ，因此允许诸如3.3V 和5V 的电压轨为TPS65131-Q1 器件供电。TPS65131-Q1 器件采用带有散热垫的QFN-24 封装。由于只需少量较小的外部组件，因此总体解决方案尺寸可以非常小。此转换器采用定频PWM 控制拓扑运行，而且在启用省电模式后，它在轻负载电流的情况下使用脉冲跳跃模式。在运行时，典型的总体器件静态电流只有500μA 。在关断状态下，器件一般消耗 0.2μA 。独立使能引脚可实现针对两个输出的加电和断电排序。为了尽可能地实现故障情况下的高可靠性，此器件有一个内部电流限制、过压保护和热关断。根据AEC-Q100 温度2 级要求，TPS65131-Q1 器件符合汽车应用的要求。该器件在 -40°C 至 125°C 的器件结温范围内接受了电气特性测试。该器件还具有最低关断电流、小巧的解决方案尺寸、带散热垫的封装以及良好的效率和保护特性，适合汽车和工业应用。

商品特性

适用于汽车电子应用
AEC-Q100 在测试指南中包括以下结果：
- 器件温度2 级： -40°C 至 105°C 的环境运行温度范围
- 已在 -40°C 至 125°C 的结温范围内测试电气特性
- 器件HBM ESD 分类等级H1C
- 器件CDM ESD 分类等级C4B
高达15V 和低至 -15V 的双向可调输出电压，对升压和逆变器主开关具有2A 典型开关电流限制
高转换效率：正输出轨高达 91%，负输出轨高达 85%
低负载状态下的省电模式
针对加电和断电排序的独立使能输入
用于外部PFET 的控制输出，可支持在关断时完全断电
2.7V 至5.5V 输入电压范围
最低1.25MHz 的定频PWM 操作
在两个输出上的过压保护

应用领域

小尺寸至中等尺寸有机发光二极管(OLED) 显示器
(TFT) LCD、CCD 偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-2V~15V；-15V；3.2V
	输出电流	200mA
	开关频率	1.38MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	升压式；降压-升压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
